Rilevamento preciso del colore per il monitoraggio del processo in linea al 100%

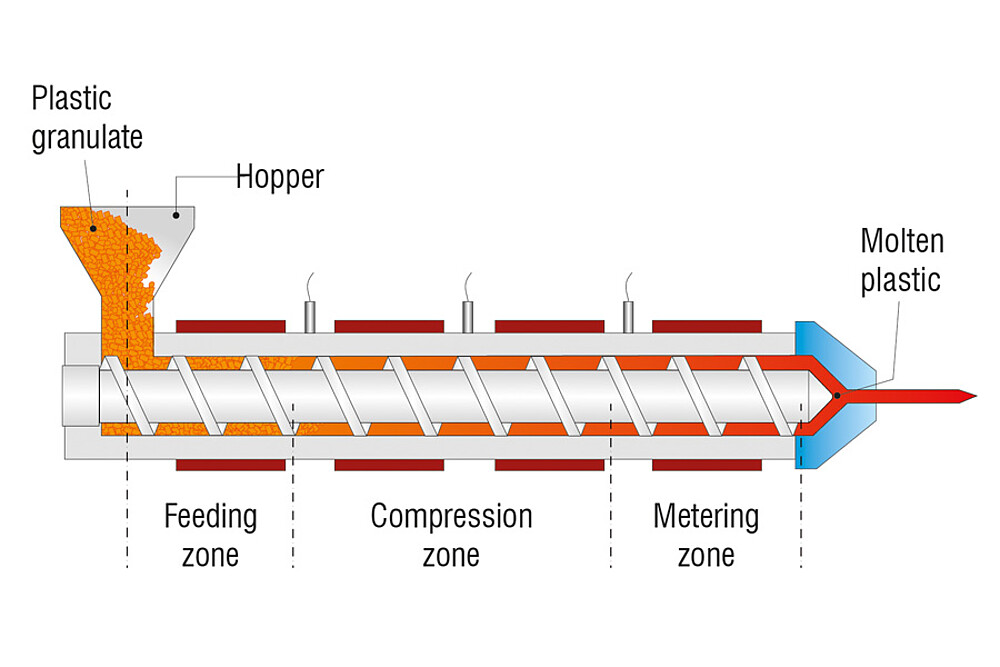

Durante la lavorazione di materiali da solidi ad altamente viscosi, come gelatina, sciroppo o materie plastiche, il materiale viene compattato continuamente in un estrusore ed erogato ad alta pressione sotto forma di estruso.

Durante il processo di estrusione, un controllo preciso della temperatura è fondamentale. Se il materiale viene surriscaldato, può subire un danno termico, con conseguente alterazione indesiderata del colore o bruciatura. Per rilevare tempestivamente tali deviazioni di processo, il colore del materiale viene monitorato direttamente nell’estrusore in posizioni di misurazione definite. A seconda delle proprietà del materiale, la misurazione avviene in trasmissione (per mezzi trasparenti come la gelatina) o in riflessione (per materiali opachi come le materie plastiche.

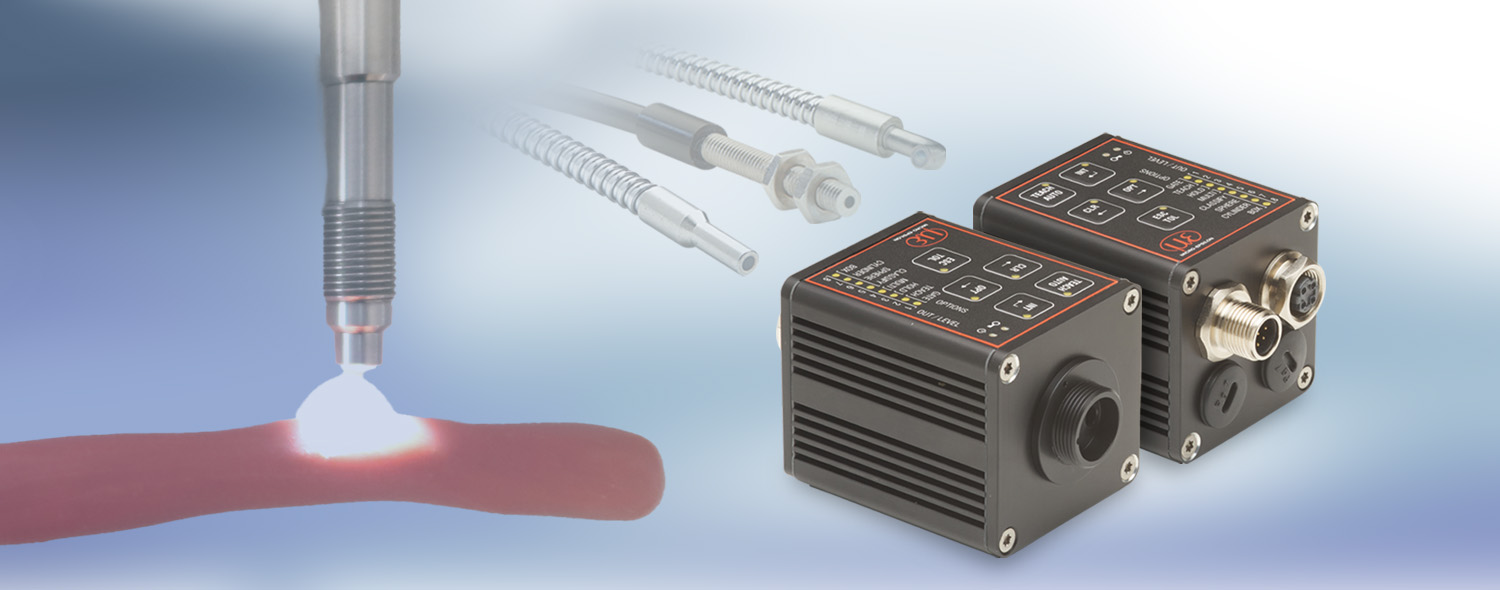

Per questa misurazione in linea si impiegano i sensori CFS3 (trasmissione) o CFS4 (riflessione). I sensori sono integrati direttamente nell’estrusore e sono disponibili con filettatura ¹/₂"-20 UNF o M12, nonché in diverse varianti. Ciò li rende adatti a condizioni di processo impegnative, con pressioni fino a 2.400 bar e temperature fino a 500 °C. La misurazione del colore avviene direttamente sulla parete interna dell’estrusore. Le misurazioni ottenute vengono utilizzate per il controllo del processo. Ciò consente di rilevare tempestivamente sovraccarichi termici, bruciature e contaminazioni e di adottare contromisure prima che si generino scarti.

I sensori di colore intelligenti e precisi della serie colorSENSOR CFO di Micro-Epsilon si distinguono per un’elevata precisione e riproducibilità dei colori e una rapida acquisizione dei valori misurati. Anche le minime deviazioni cromatiche vengono rilevate in modo affidabile, consentendo un intervento immediato durante il processo produttivo. È possibile apprendere fino a 320 colori in 254 gruppi di colori. La parametrizzazione avviene comodamente tramite un’intuitiva interfaccia utente basata sul web.

Composizione del sistema
Il sistema di sensori per la misurazione del colore nell’estrusore è composto dal controller CFO250 in combinazione con uno dei seguenti sensori:

• CFS4-T250-P200
• CFS4-BOA-T400-P2400
• CFS3-T250-P200
• CFS3-BOA-T400-P2400
• CFS4-S-E-T250 (M12)

Incluso set di cavi per l’alimentazione elettrica e il collegamento al PLC o tramite I/O digitali.
Questa combinazione di sistema offre un’elevata precisione di misurazione, una struttura robusta per l’impiego industriale e un eccellente rapporto qualità-prezzo.

Vantaggi:

• Sensori direttamente nell’estrusore con filettatura ¹/₂"-20 UNF o M12
• Resistenza alla pressione < 2.400 bar
• Resistenza alla temperatura < 500 °C
• Elevata riproducibilità ΔE < 0,3
• Funzione Multi-Teach e formazione di gruppi di colori
• Interfaccia web moderna e di facile utilizzo
• Elevata precisione cromatica
• Integrazione semplice e rapida del sistema anche sulle linee esistenti

Soluzioni di sensori personalizzate

Oltre alle versioni standard, realizziamo anche combinazioni di sensori e sistemi personalizzate, perfettamente adattate alla vostra applicazione. Contattateci o utilizzate il nostro modulo di richiesta – saremo lieti di consigliarvi.
