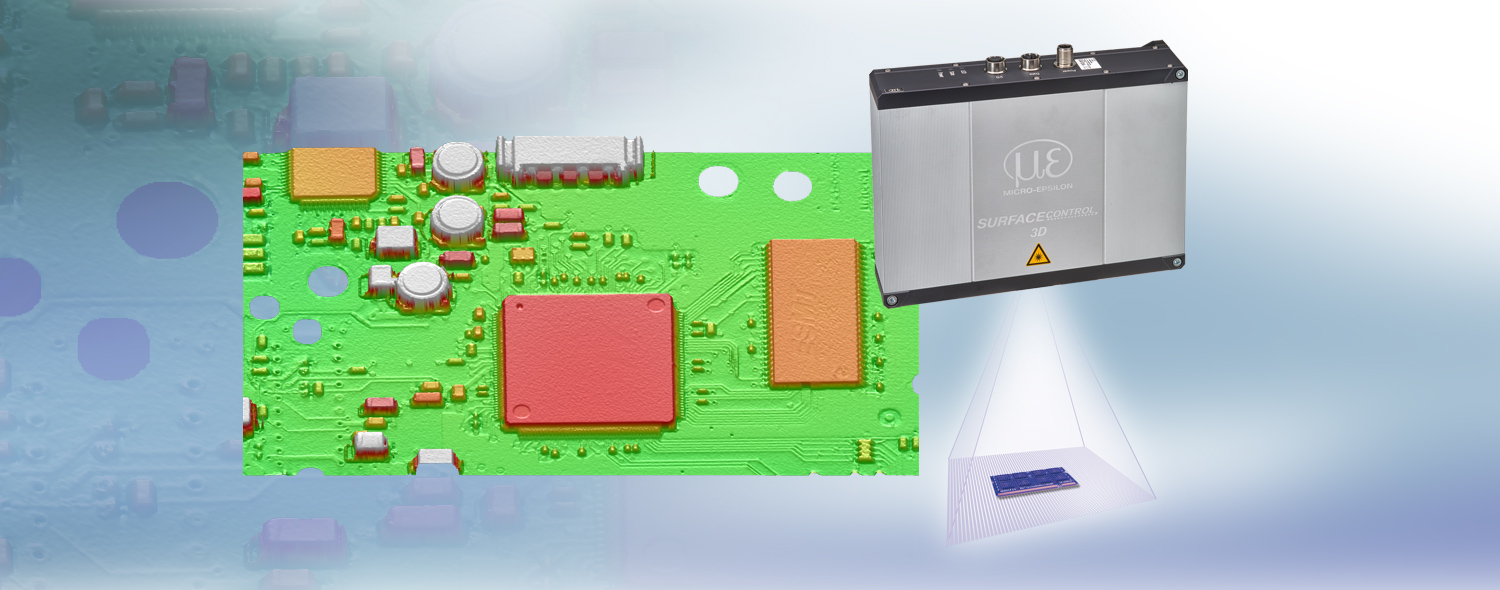

Sensori 3D per il controllo di geometria, forma e superficie di oggetti opachi

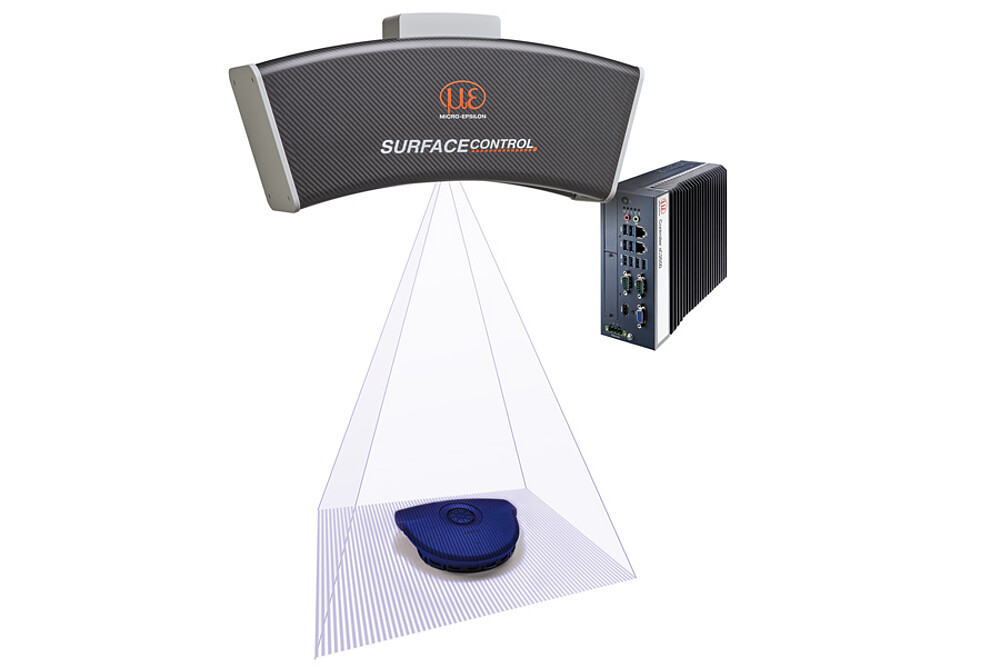

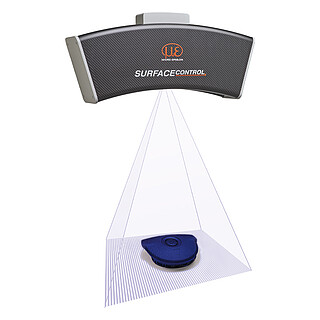

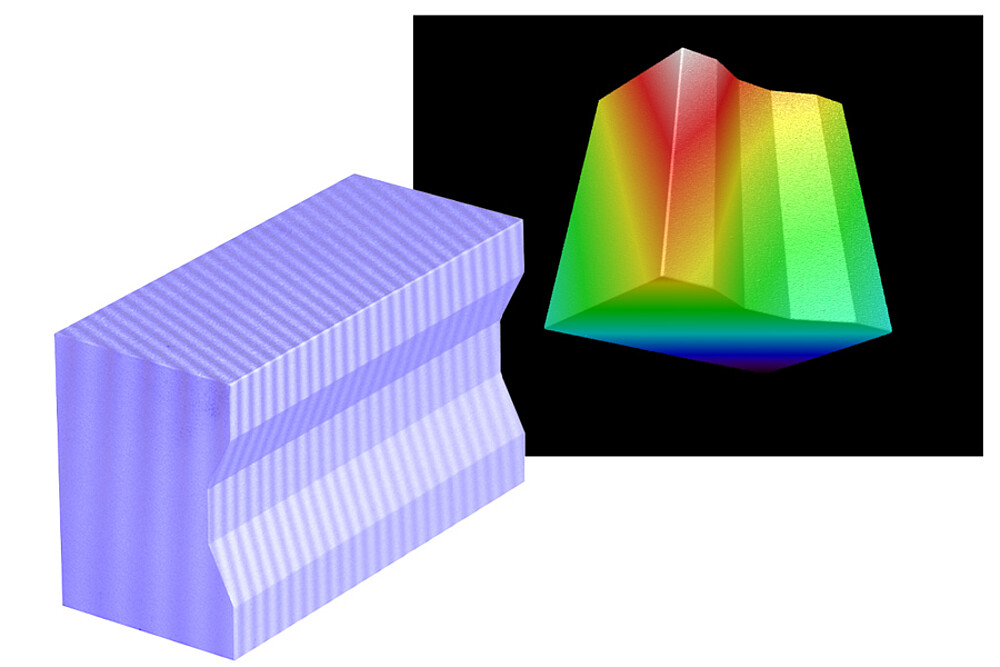

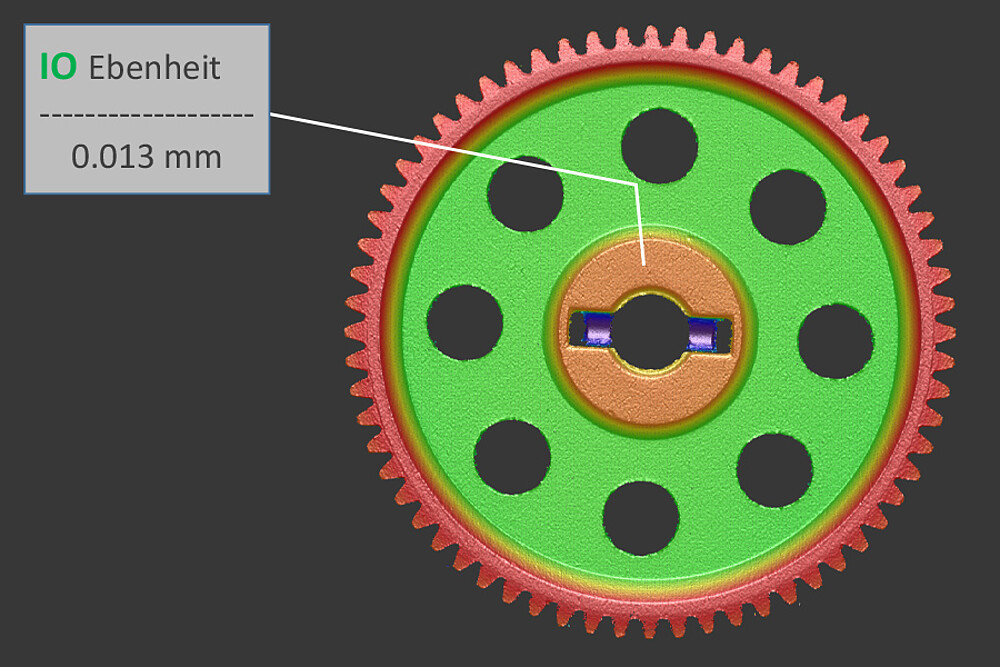

I sensori surfaceCONTROL vengono utilizzati per la misurazione 3D e l’ispezione delle superfici. Il sensore utilizza il principio dello scanner 3D a luce strutturata per rilevare superfici riflettenti in modo diffuso e generare una nuvola di punti 3D. Questa nuvola di punti viene poi valutata per riconoscere geometrie, minimi difetti e instabilità superficiali. Sono disponibili sensori con diverse superfici di misura. Questo consente di esaminare anche le strutture più piccole su componenti e gli scostamenti di forma su componenti annessi di ampia superficie. Per la valutazione e la parametrizzazione sono disponibili efficienti pacchetti software.

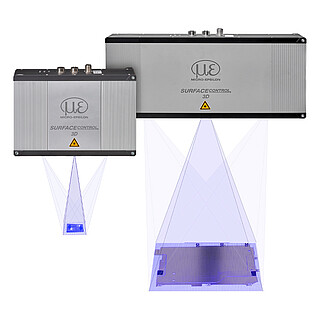

Panoramica del modello
Caratteristiche
- Autentica misurazione 3D in linea

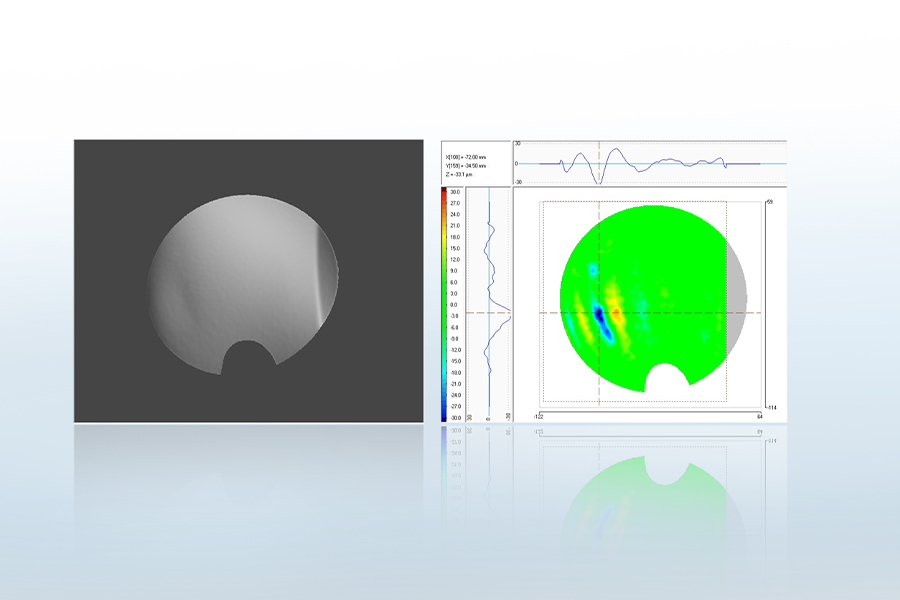

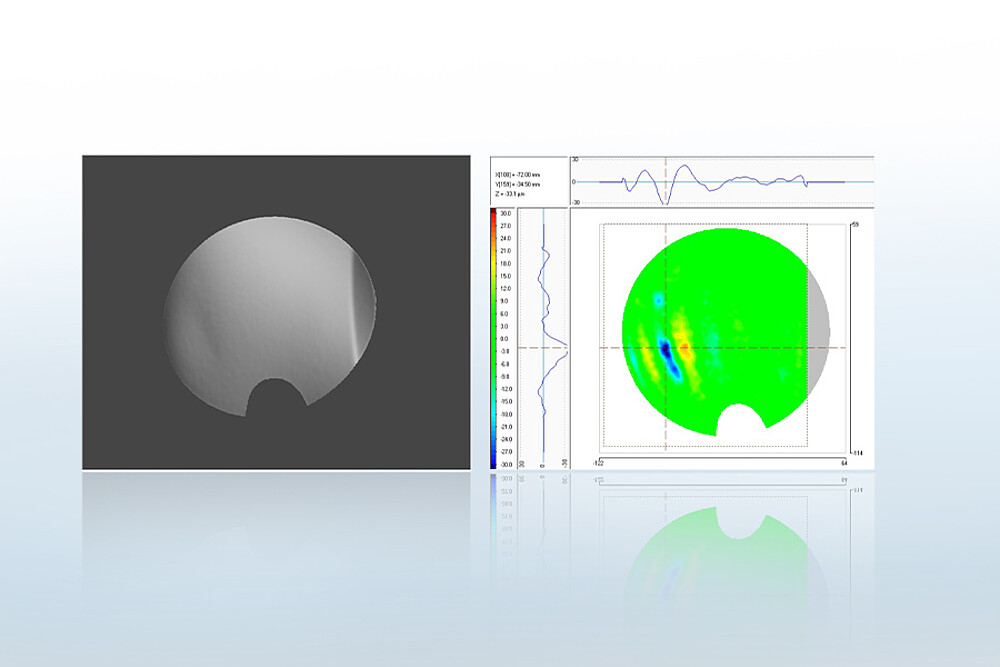

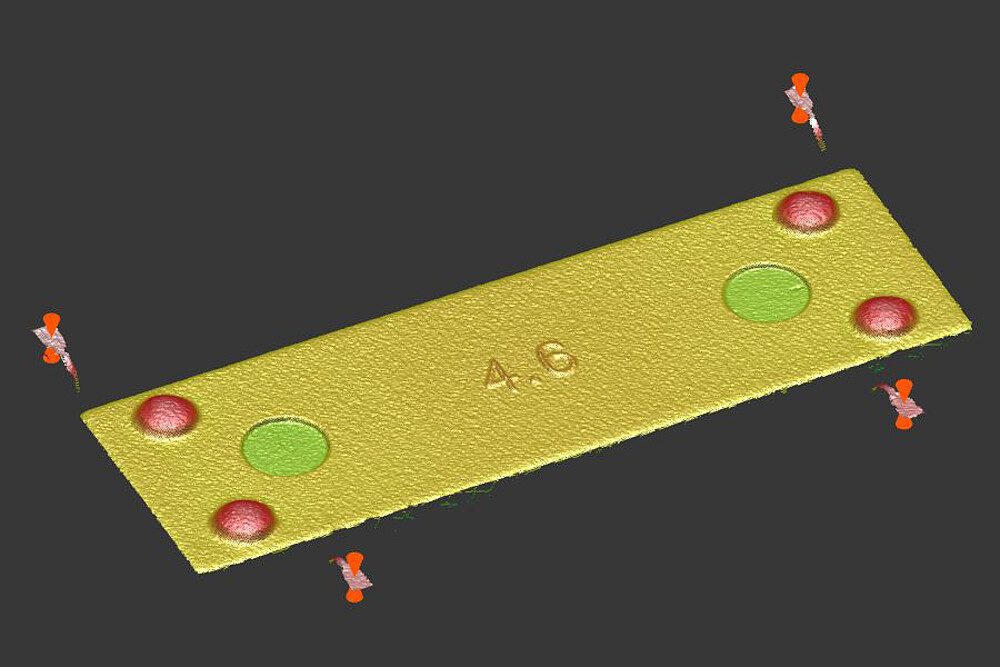

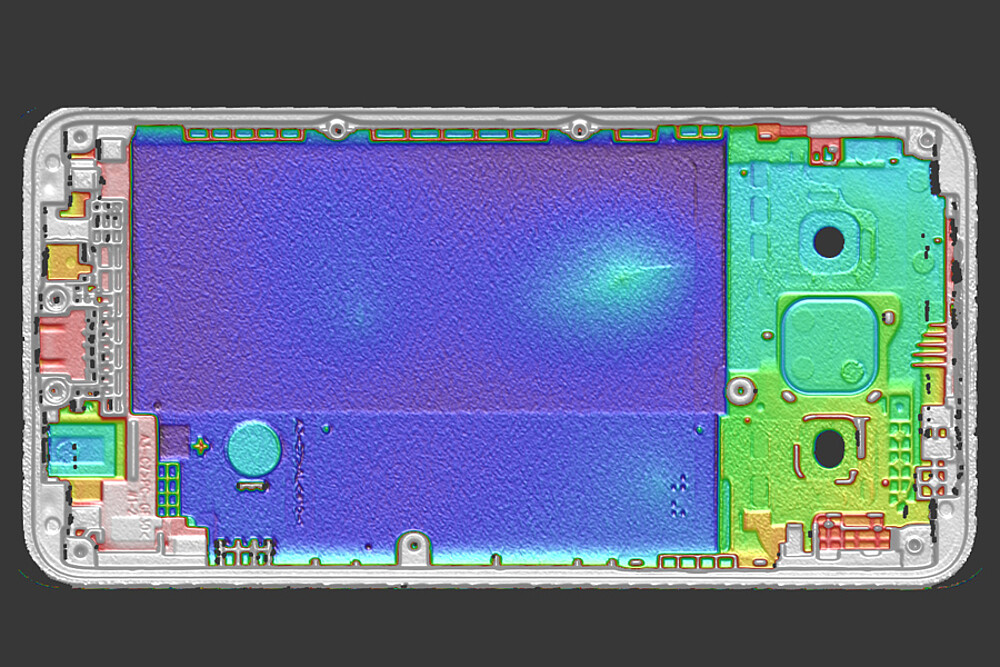

- Controllo ottico automatizzato di geometria, forma e superfici

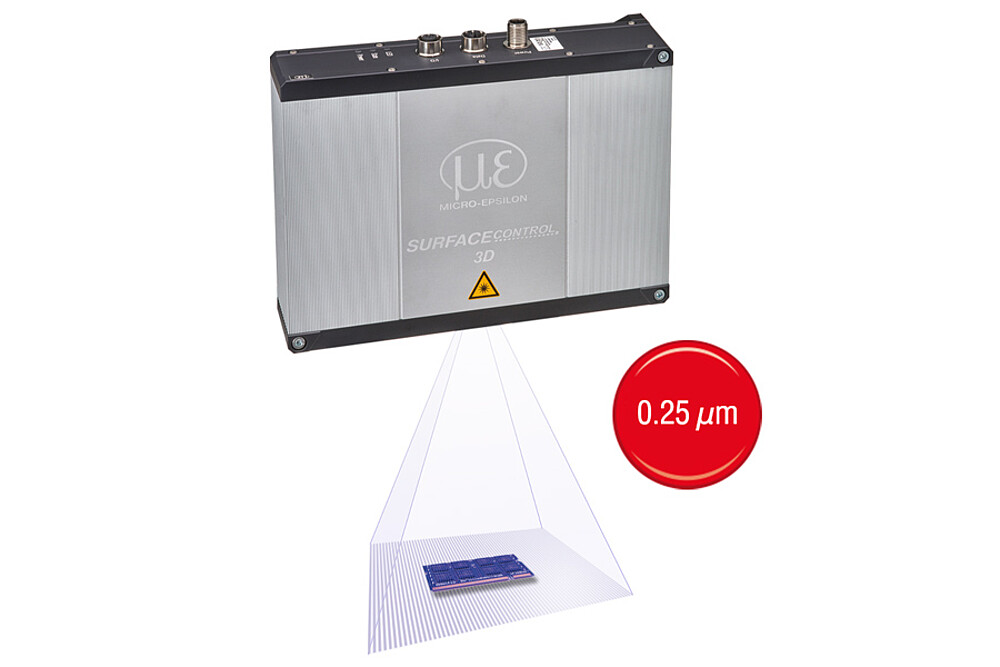

- Massima precisione a partire da 0,25 µm
- Riconoscimento rapido e preciso di svariati errori di forma in produzione
- Valutazione obiettiva degli scostamenti
- SDK e software di valutazione avanzati
- Facile integrazione in tutti i pacchetti per elaborazione immagini 3D più comuni
Integrazione software tramite Micro-Epsilon 3D-SDK
I sensori surfaceCONTROL sono dotati di un SDK (Software Development Kit) comodo da integrare. L’SDK si basa sugli standard industriali GigE Vision e GenICam e fornisce tra l’altro i seguenti blocchi funzionali:
- Configurazione di rete e collegamento con il sensore
- Controllo del sensore avanzato
- Controllo della trasmissione dei dati di misura (dati 3D, immagini video...)
- Gestione di serie di parametri definiti dall’utente
- Libreria C/ C++/ C#, programmi di esempio e documentazione
L’accesso al sensore tramite GigE Vision è possibile anche senza SDK con un software conforme a GenICam.

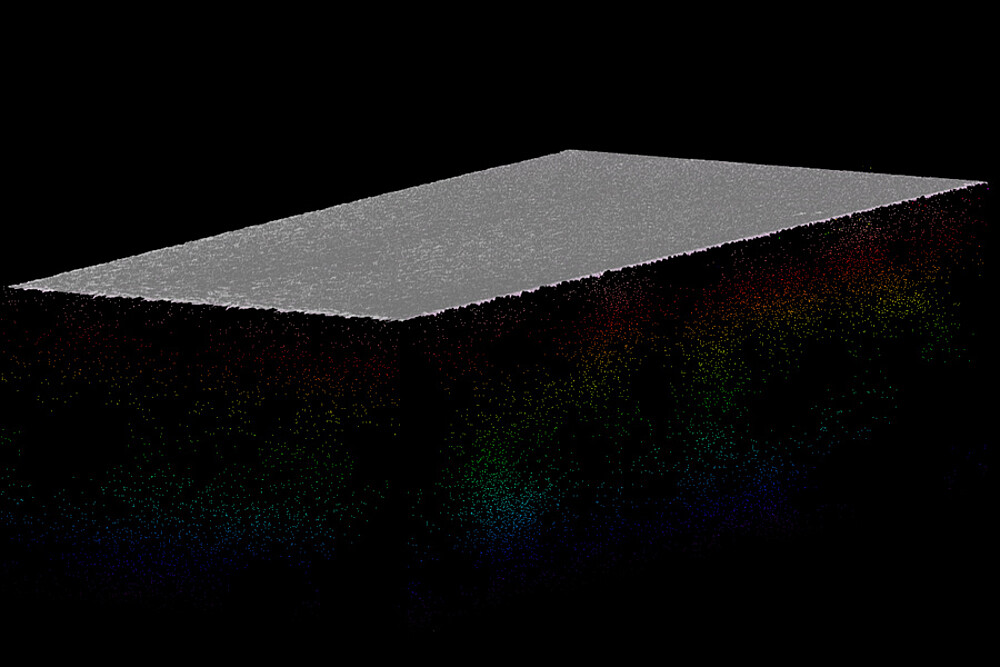

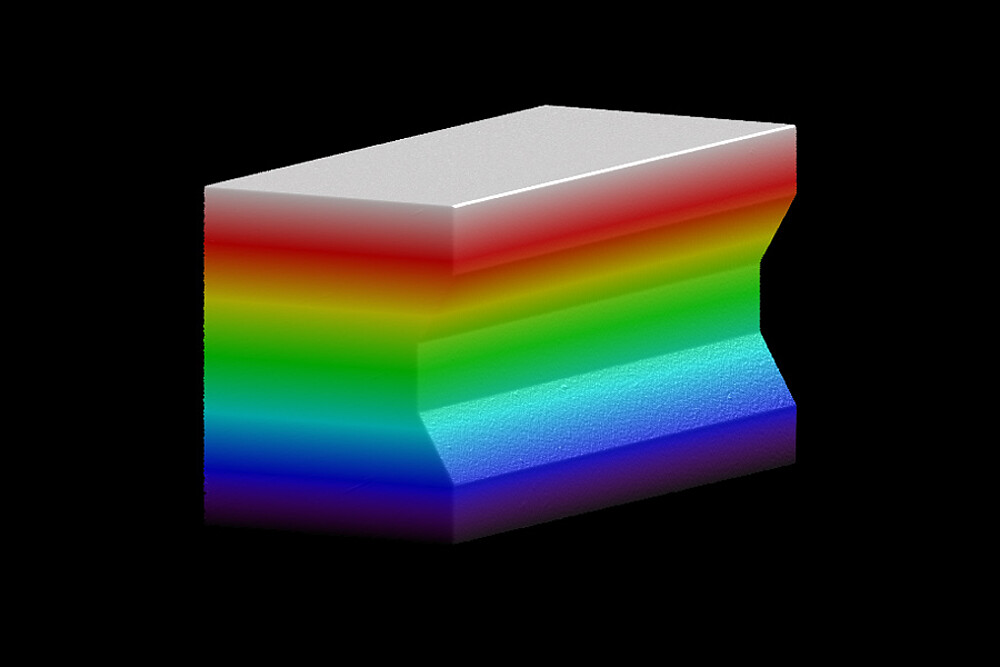

Valid3D – Dati 3D affidabili
