Accessori per sensori confocali

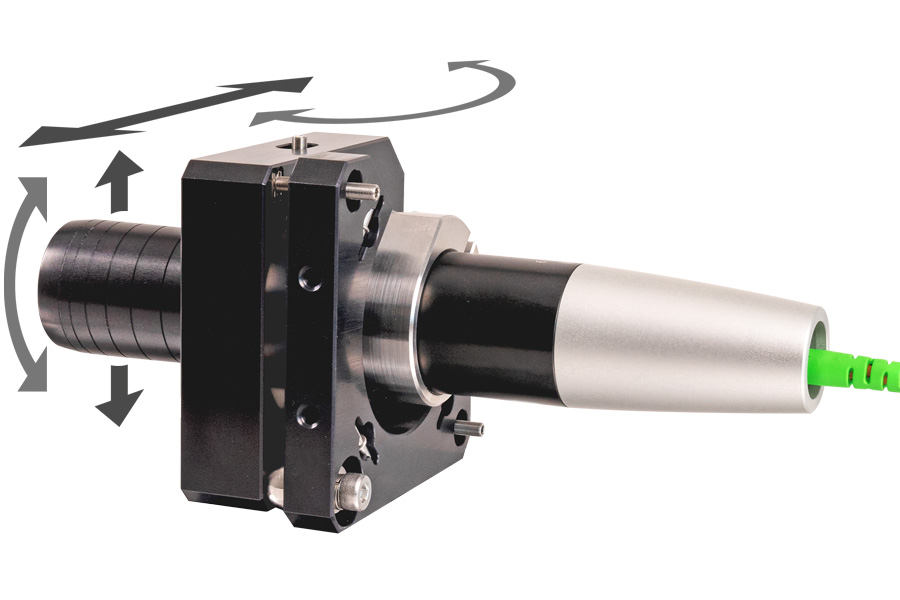

Adattatore di montaggio regolabile
Con l’adattatore regolabile, i sensori confocalDT possono essere allineati in maniera ottimale rispetto al target. L’allineamento può essere eseguito anche dopo il montaggio nella macchina. L’adattatore industriale consente lo spostamento in direzione X e Y e l’inclinazione del sensore rispetto al target.
Vantaggi:
- Supporto di sensori con un diametro di 27 mm
- Adattatore supplementare per sensori con diametro inferiore

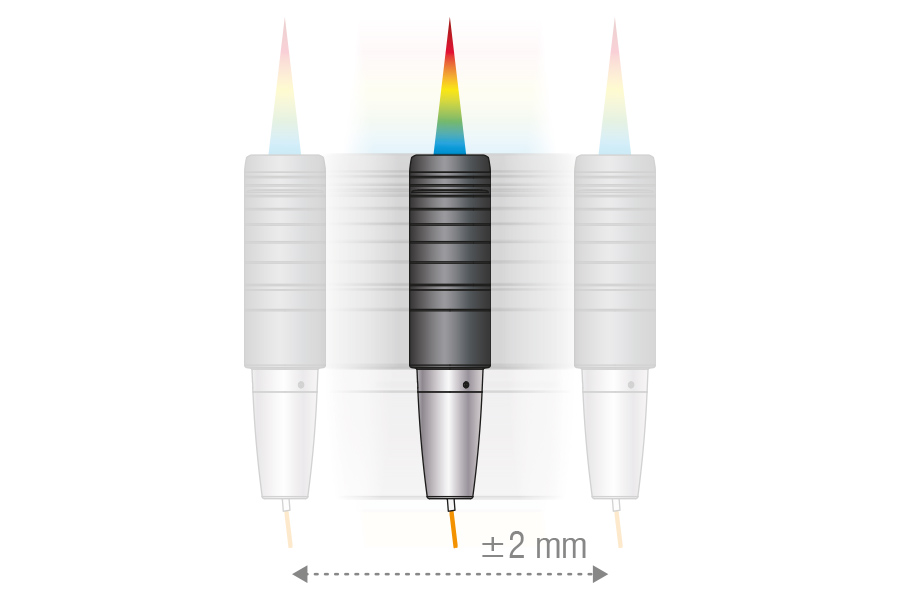

- Spostamento in direzione X/Y: ±2 mm

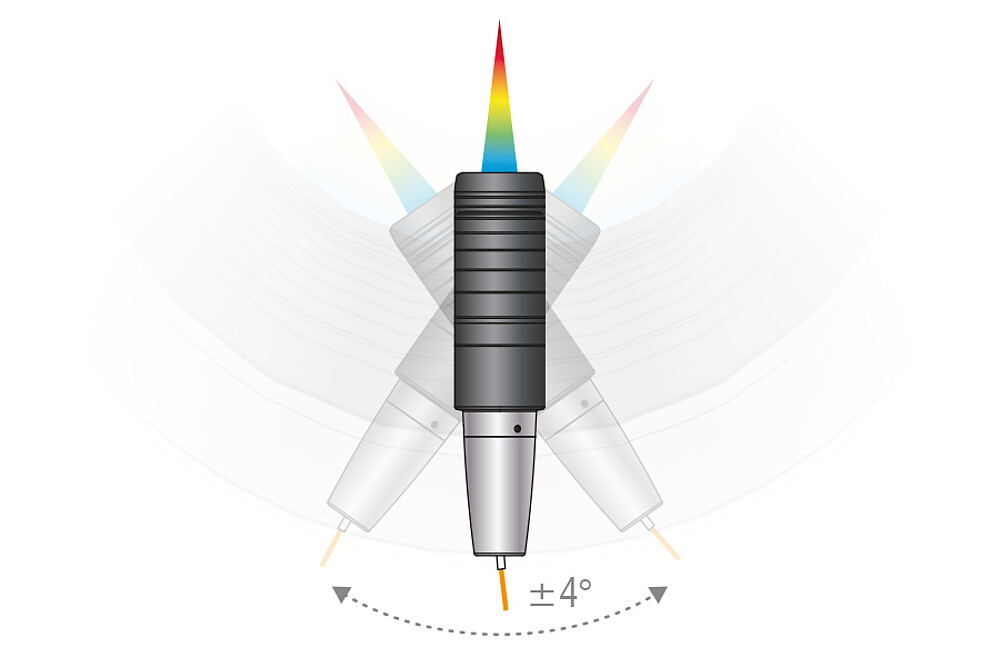

- Inclinazione: ±4°
- Stabile anche in caso di vibrazioni

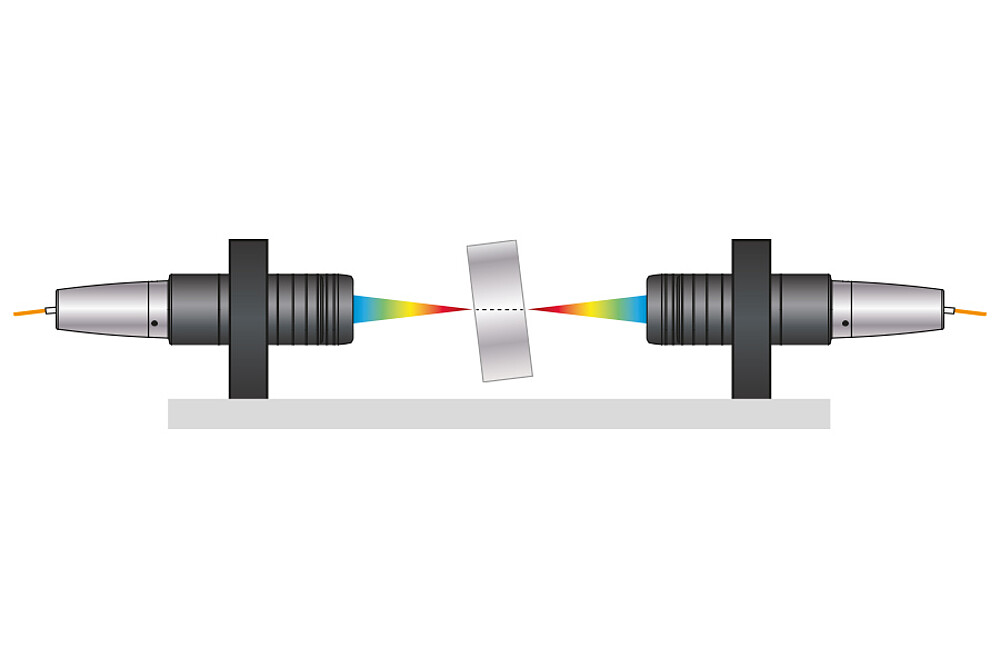

Adattatore di montaggio regolabile per la misurazione dello spessore su due lati
Con l’adattatore di montaggio più regolabile, è possibile disporre in modo assolutamente congruente due punti di misura opposti, evitando così misurazioni sfalsate e ottenendo un risultato di misurazione affidabile con la massima precisione possibile. Grazie all’elevata resistenza agli urti e alle vibrazioni, JMA-Thickness può essere integrato nelle macchine.
Vantaggi:
- Valori di spessore precisi e significativi

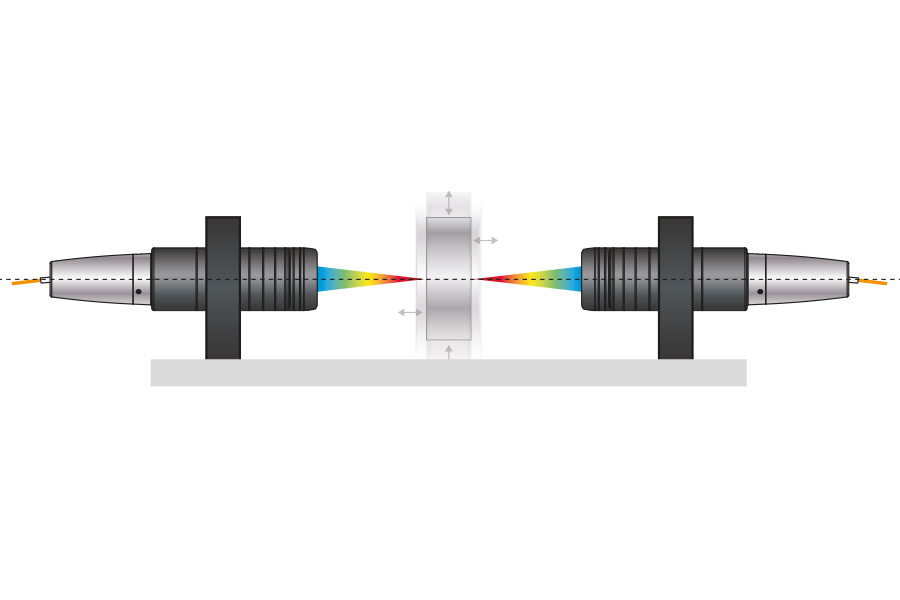

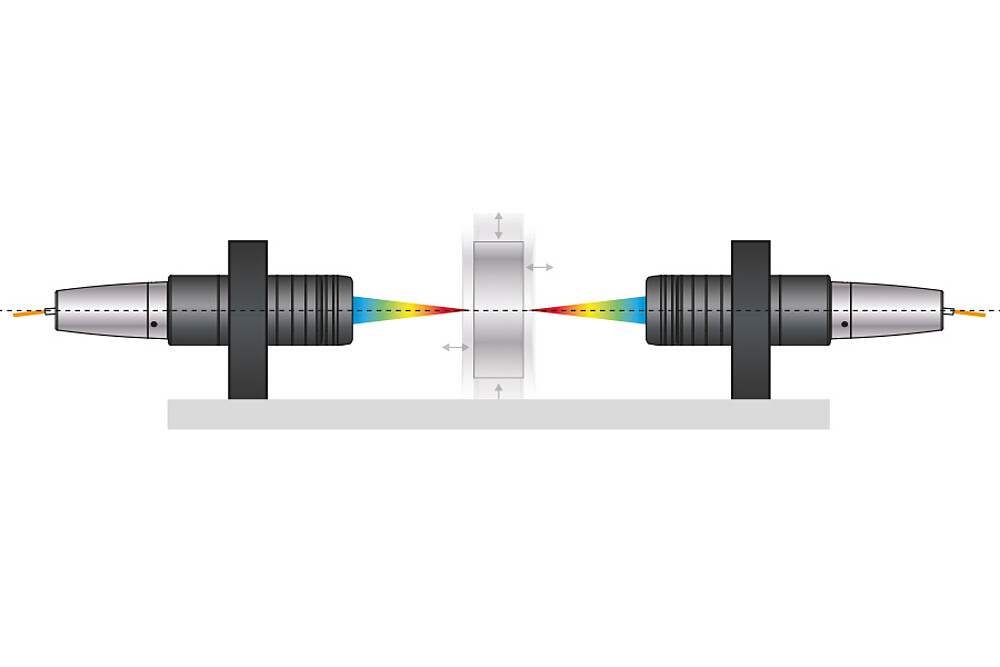

- Valore di spessore costante anche se il target si muove (ad es. in caso di vibrazioni)
- Misurazione affidabile di spessori diversi

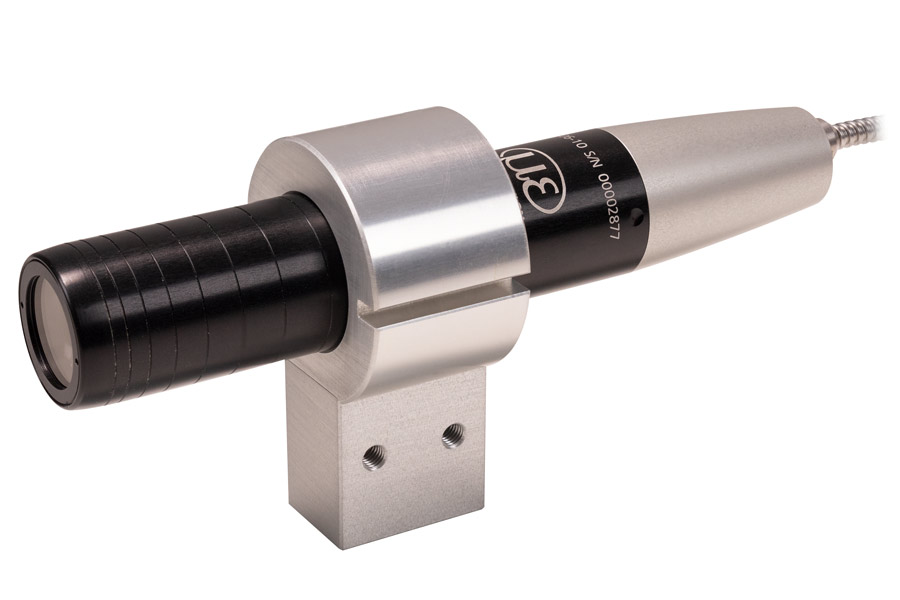

Adattatori per il montaggio dei sensori
Per il fissaggio dei sensori confocali sono disponibili vari adattatori per i diversi diametri dei sensori.
Versioni:
- MA2402 per sensori con diametro 4 mm
- MA2403 per sensori con diametro 8 mm
- MA2404-12 per sensori con diametro 12 mm
- MA2400 per sensori con diametro 20 / 27 / 34 / 40 / 54 / 62 mm

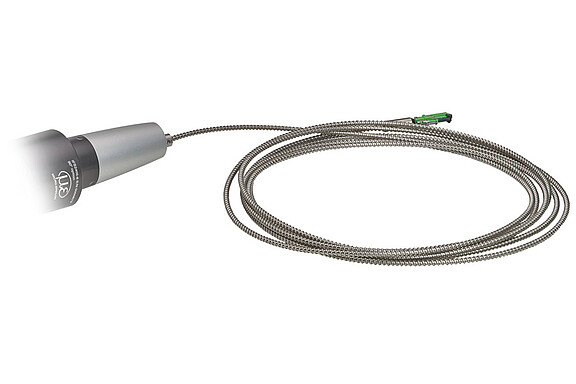

Tipi di cavi e flessibili di protezione
I sensori confocali possono essere dotati di varie lunghezze e tipologie di cavi direttamente dal produttore.
Esempi di varianti possibili:
- Fibre ottiche, lunghezza fino a max. 50 m
- Fibre ottiche adatte a catene portacavi fino a max. 10 m
- Tubo di protezione per sollecitazioni meccaniche elevate, lunghezza fino a max. 50 m
Componenti per l’impiego nel vuoto
I sensori speciali della serie IFS sono progettati per l’impiego nel vuoto. Oltre ai sensori sono disponibili accessori adatti al vuoto:
- Fibre ottiche con tubo di protezione in versione compatibile con il vuoto, lunghezza fino a max. 50 m

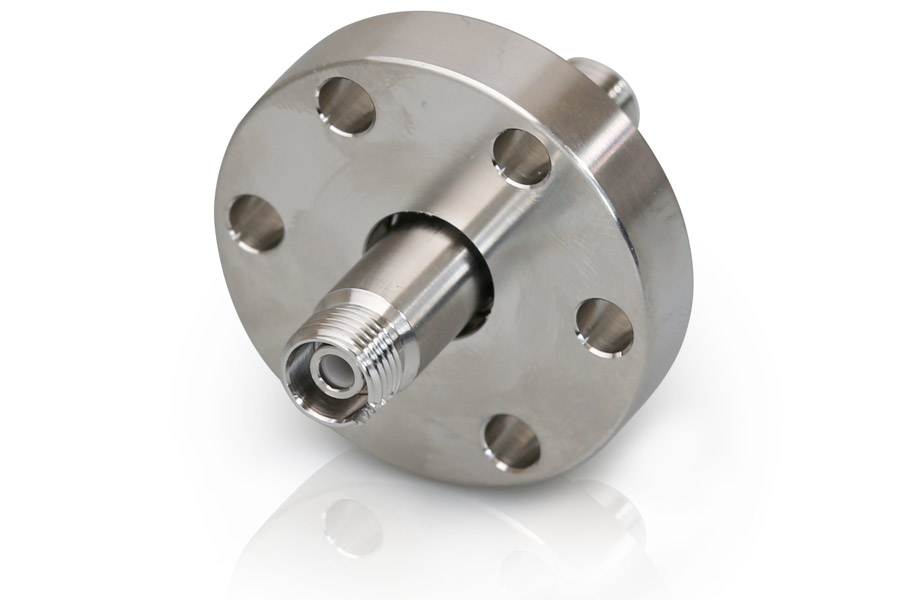

- Condotto per vuoto con fibra ottica
- Condotto per vuoto a due lati, presa FC/APC, versione a 1 canale e 6 canali
