reflectCONTROL

Leader nell’ispezione completamente automatizzata delle superfici

Leader nell’ispezione completamente automatizzata delle superfici

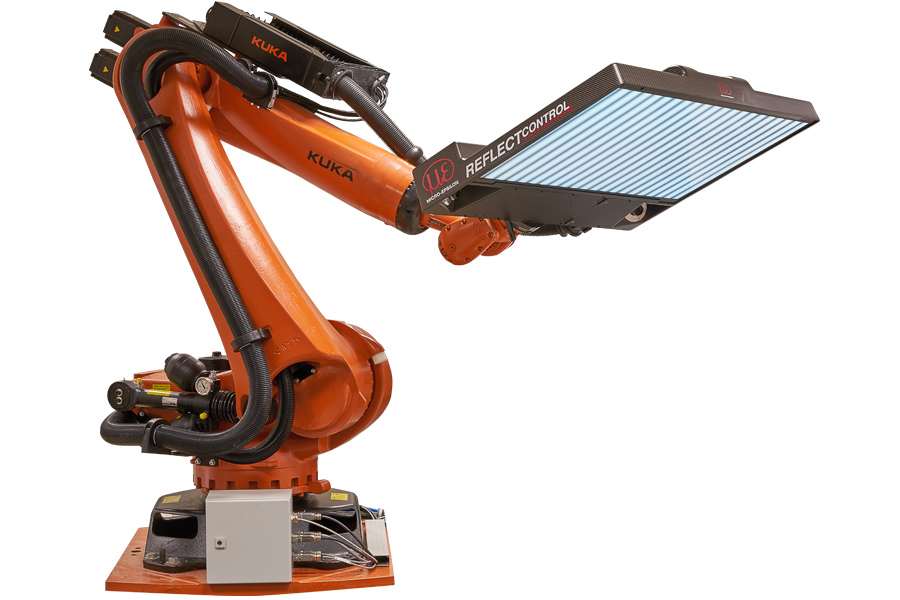

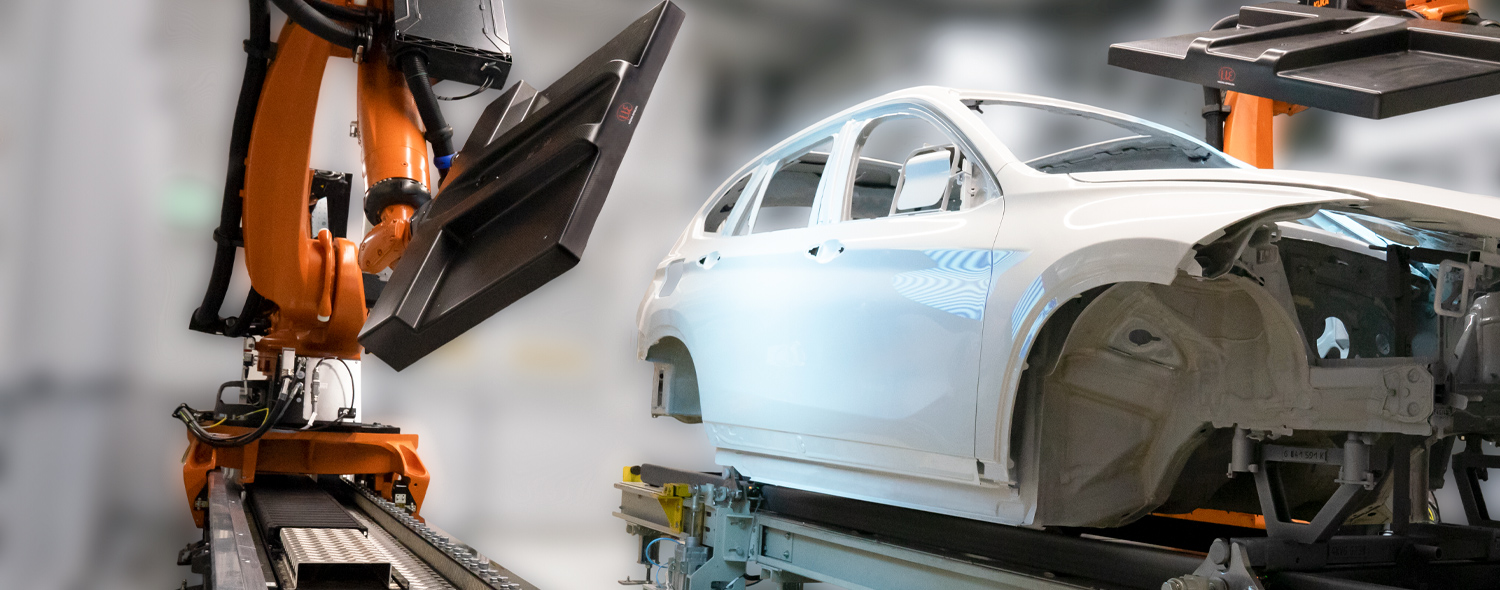

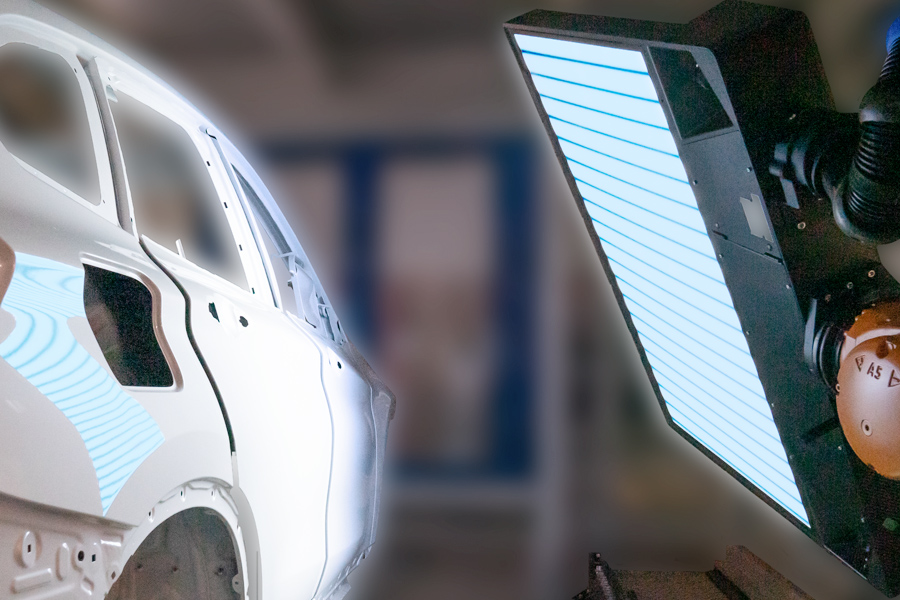

reflectCONTROL Automotive permette l’ispezione completamente automatica di carrozzerie verniciate. I sistemi robotizzati consentono il rilevamento, la misurazione tridimensionale e la classificazione dei difetti tipici della vernice.

I sistemi reflectCONTROL convincono per l’elevata precisione abbinata all’elevata riproducibilità e possono essere combinati con sistemi di elaborazione automatica e sistemi di marcatura. Di conseguenza, reflectCONTROL Automotive consente un processo completamente automatizzato, dall’ispezione dei difetti di verniciatura alla valutazione e alla post-elaborazione automatica.

logo

Caratteristiche

  1. Rilevamento dei difetti fino a <1 mm dal bordo
  2. Misurazione anche su bordi di design e tettucci a contrasto
  3. Facile regolazione dell’angolo di apertura
  4. Ampia superficie di misurazione > 98% della superficie esterna
  5. Alta precisione del posizionamento dei difetti
  6. Un unico sistema: Rilevamento dei difetti e valutazione dell’aspetto
[]
Contatto
MICRO-EPSILON Ufficio Italia
Modulo di contatto
La vostra richiesta di: {product}
* Informazioni obbligatorie
We treat your data confidentially. Please read our data privacy statement.

Tecnologia superiore con un tasso di rilevamento senza pari

Con reflectCONTROL Automotive, le case automobilistiche ottengono un tasso di rilevamento superiore al 98,5% – sempre riproducibile, indipendentemente dal colore della carrozzeria e dalle prestazioni del revisore.

Grazie all’elevata precisione nel posizionamento, i difetti vengono rilevati e localizzati con precisione. In questo modo è possibile eseguire una post-elaborazione automatica, come ad es. una rettifica robotizzata.

Il sistema di ispezione raggiunge una copertura superficiale eccezionale e rileva difetti fino a <1 mm dal bordo. La misurazione può essere effettuata anche sui bordi del progetto e si adatta in modo flessibile all’angolo di apertura di componenti mobili come portiere e sportelli.

A ciascun difetto vengono aggiunte caratteristiche come l’altezza, la profondità e il volume utilizzando l’esclusiva ricostruzione 3D. Tutti i dati raccolti vengono salvati in un file XML e risultano disponibili in qualsiasi momento per l’utente, che può leggerli nei suoi sistemi di qualità.

reflectCONTROL con un tasso di rilevamento ineguagliabile

Software potente

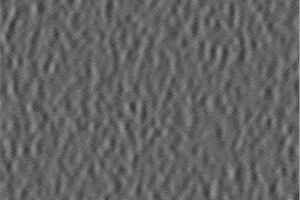

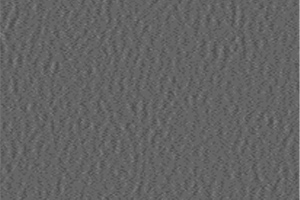

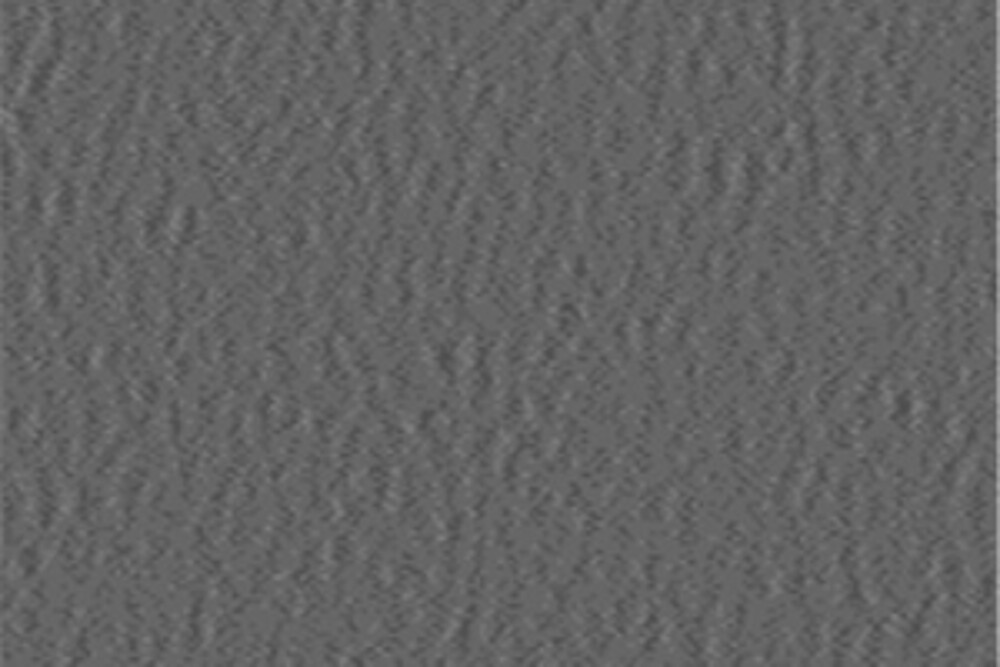

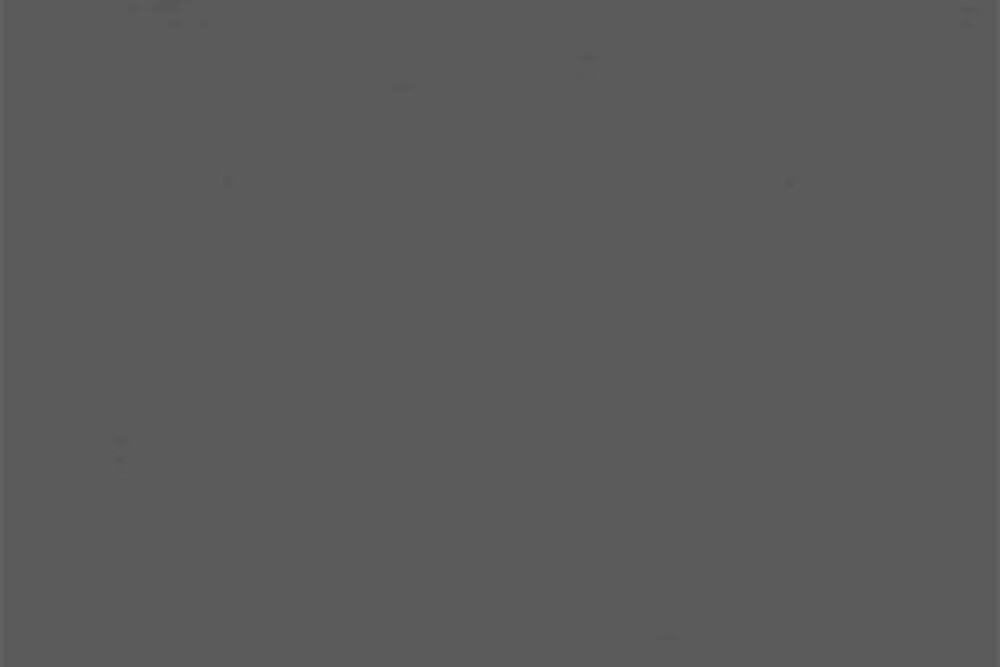

Misurazione dell’aspetto integrata senza hardware aggiuntivo

L’aspetto viene analizzato dalle immagini registrate – senza alcun bisogno di hardware aggiuntivo. La valutazione, caratterizzata da un’elevata ripetibilità, è completamente integrata e senza contatto. È possibile definire un numero qualsiasi di posizioni di misurazione per la valutazione dell’aspetto, corrispondente a una misurazione dell’intera superficie – per un numero qualsiasi di veicoli.

logo

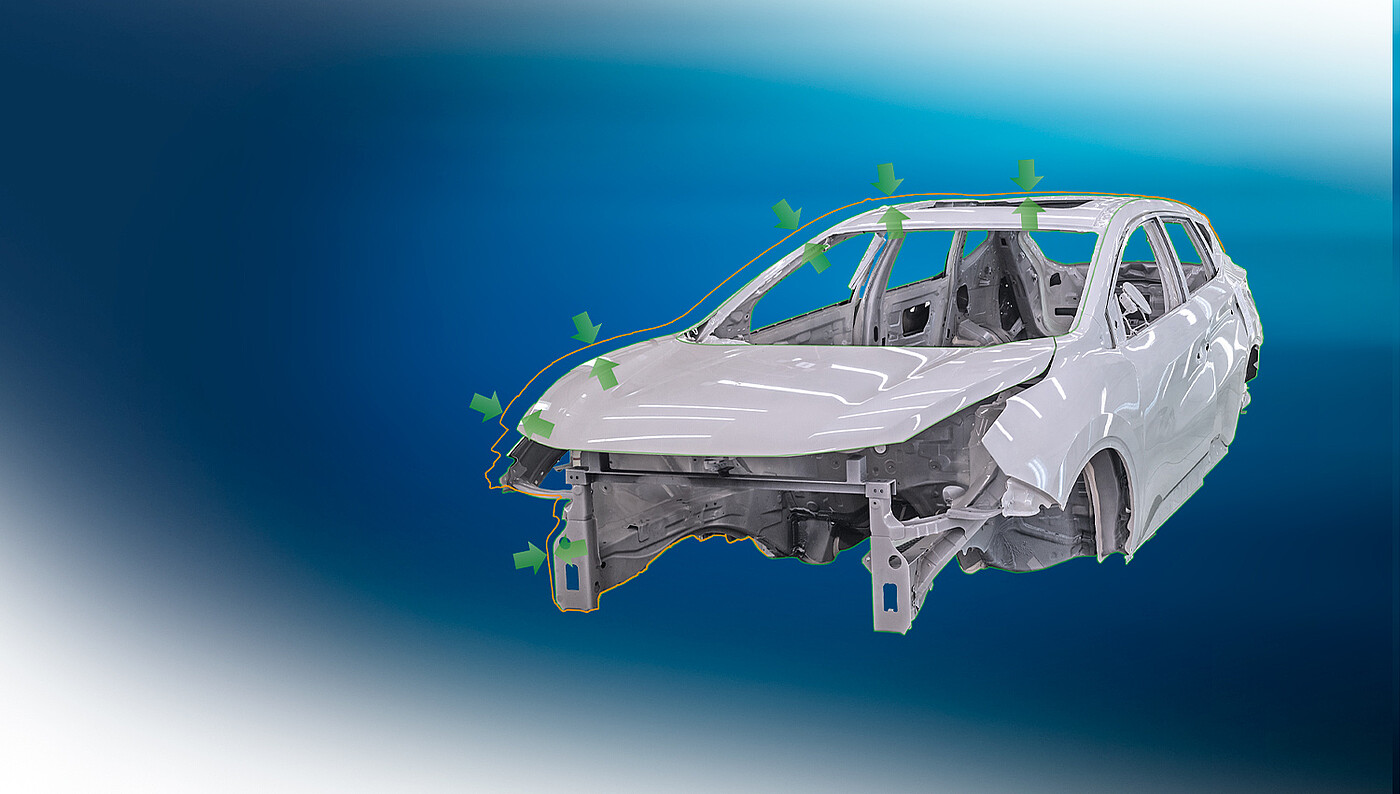

Correzione offset 6D integrata

I sistemi di ispezione reflectCONTROL dispongono di una correzione dell’offset integrata, che compensa rapidamente le tolleranze di posizione.

I sistemi reflectCONTROL calcolano la posizione della carrozzeria nell’ambiente in modo completamente automatico. Vengono quindi regolate le posizioni di misurazione dei sensori e ciò consente di effettuare la misurazione in modo rapido, preciso e con accuratezza ripetuta.

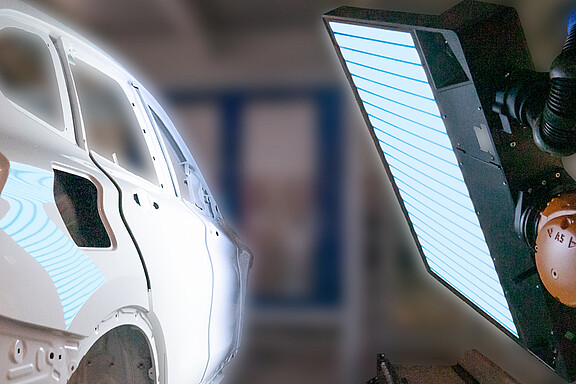

Apprendimento facile dei nuovi tipi di carrozzeria

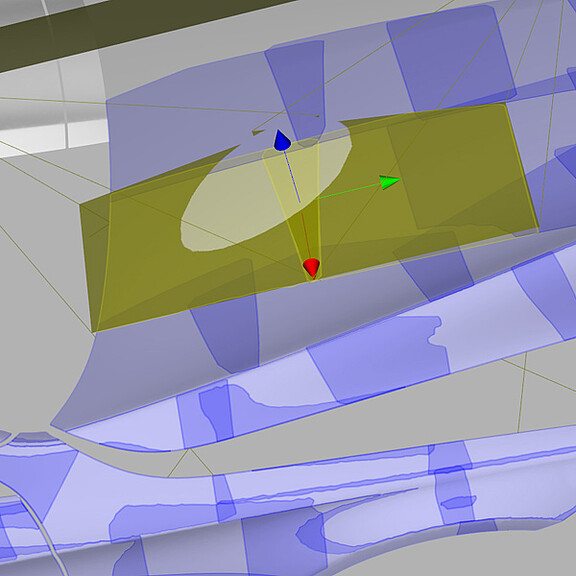

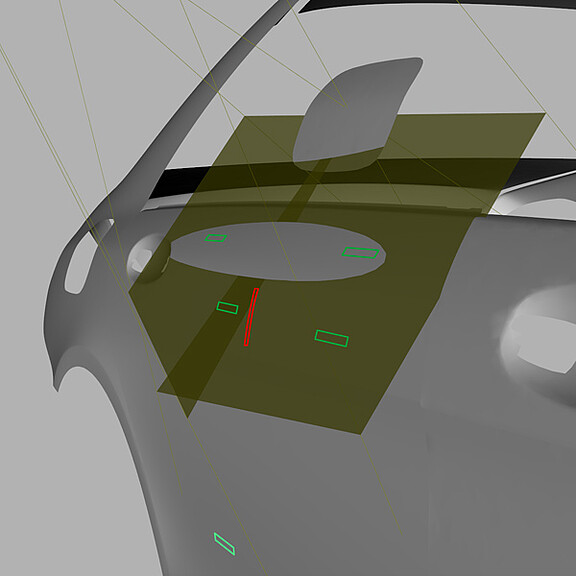

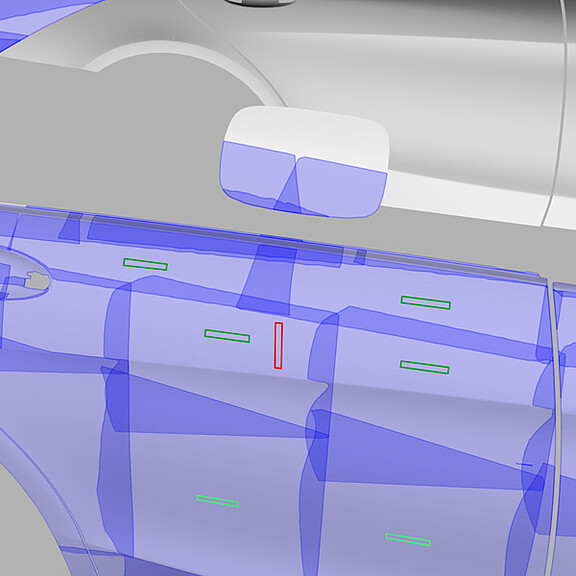

Il teach-in dei nuovi tipi di carrozzeria può essere effettuato direttamente dall’utente. A questo scopo è disponibile uno strumento di simulazione che può essere utilizzato per pianificare il percorso tenendo conto del tempo di ciclo richiesto. Grazie all’ispezione robotizzata, è possibile adattare rapidamente nuovi tipi di veicoli.

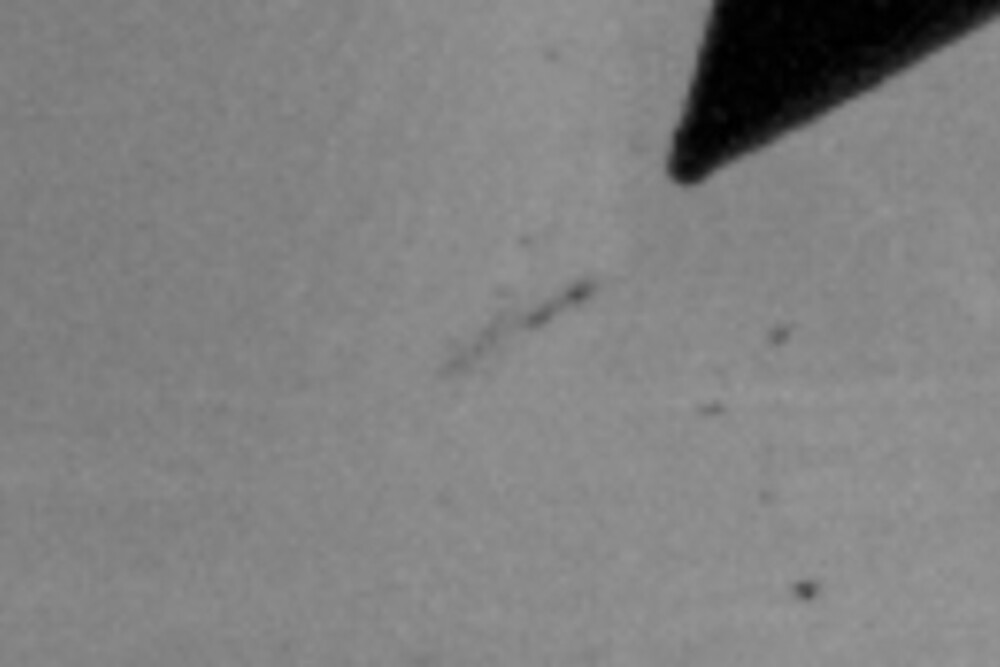

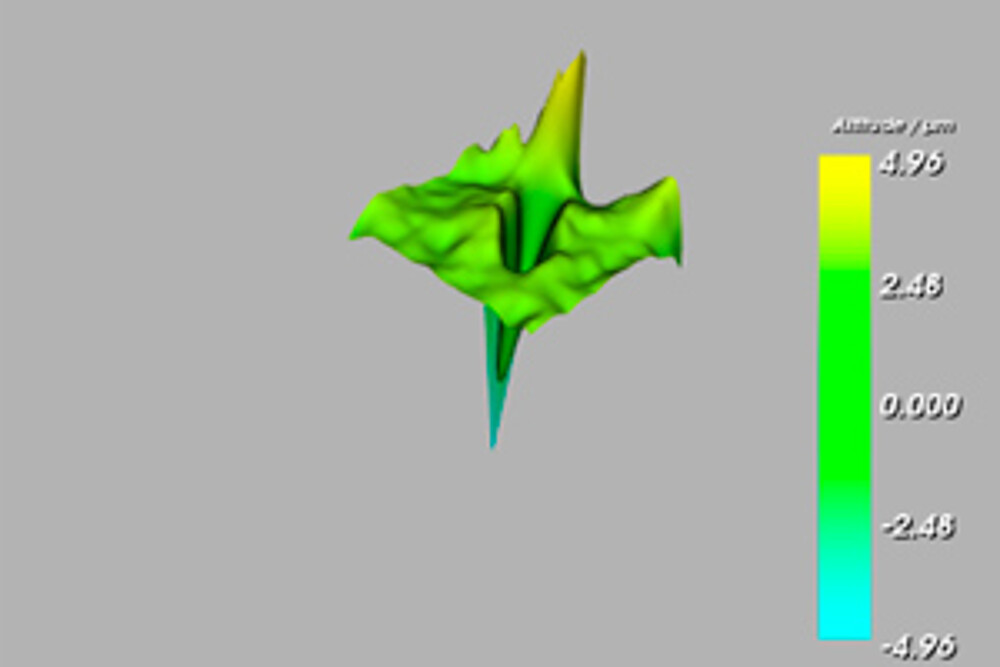

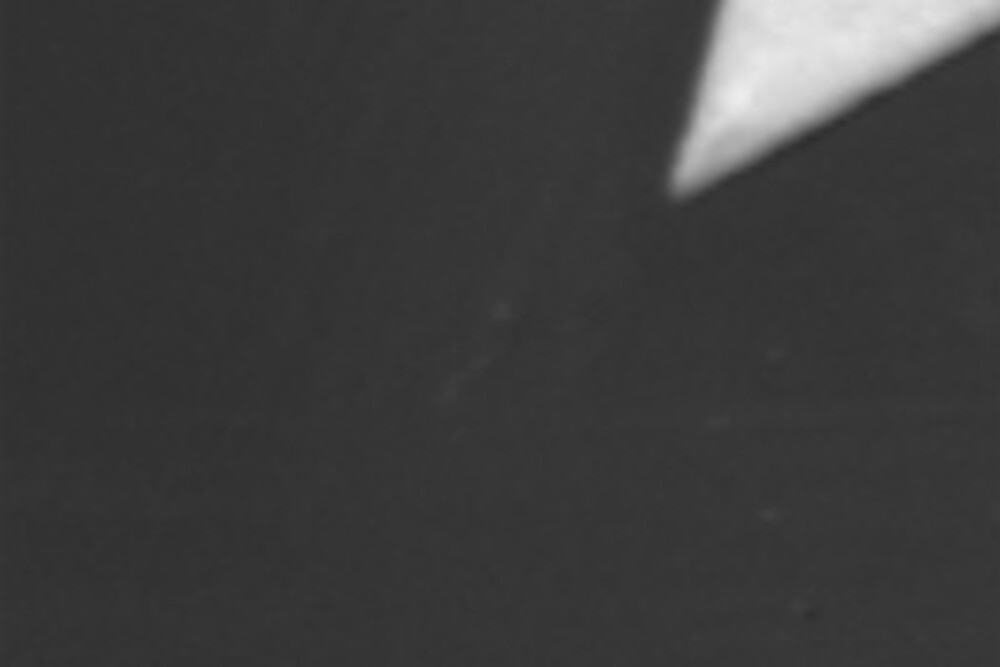

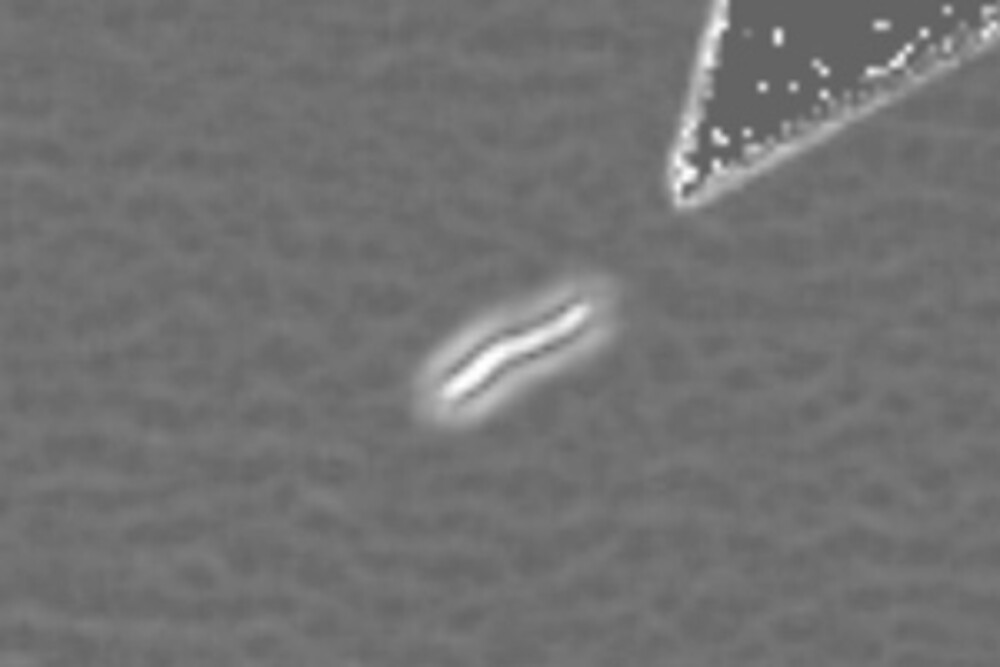

Classificazione basata sull’AI

Per la classificazione basata sull’AI, la Micro-Epsilon fornisce uno strumento che gli utenti possono addestrare utilizzando i dati dei difetti. Quanti più dati vengono appresi dallo strumento tante più informazioni saranno disponibili per ottimizzare le classi di errore

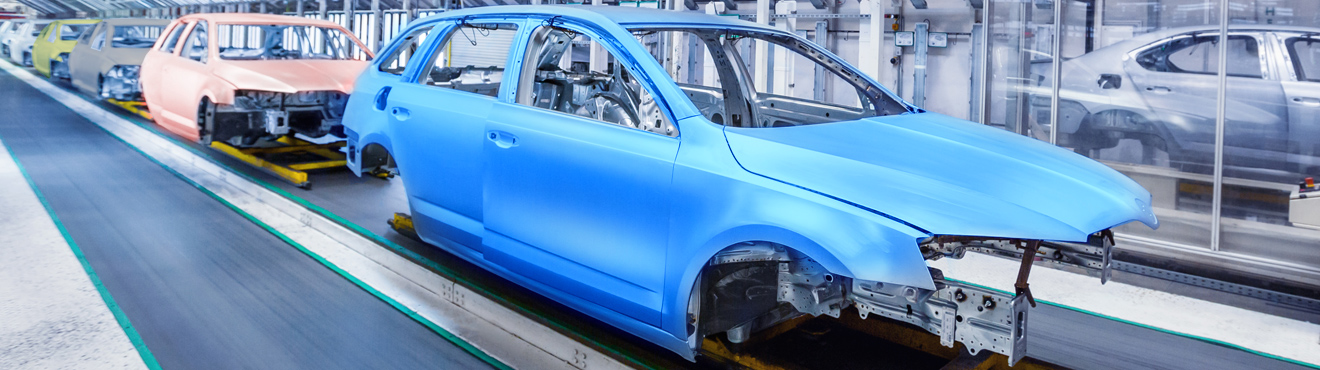

Impostazione automatica di tutti i colori della carrozzeria

Gli innovativi sistemi reflectCONTROL offrono l’opzione di calibrazione automatica del colore. Ciò costituisce un vantaggio importante, soprattutto per le verniciature personalizzate e le nuove gamme di modelli.

Se dalla produzione viene trasferito un nuovo codice colore, il sistema imposta automaticamente i set di parametri e li assegna al nuovo codice colore.

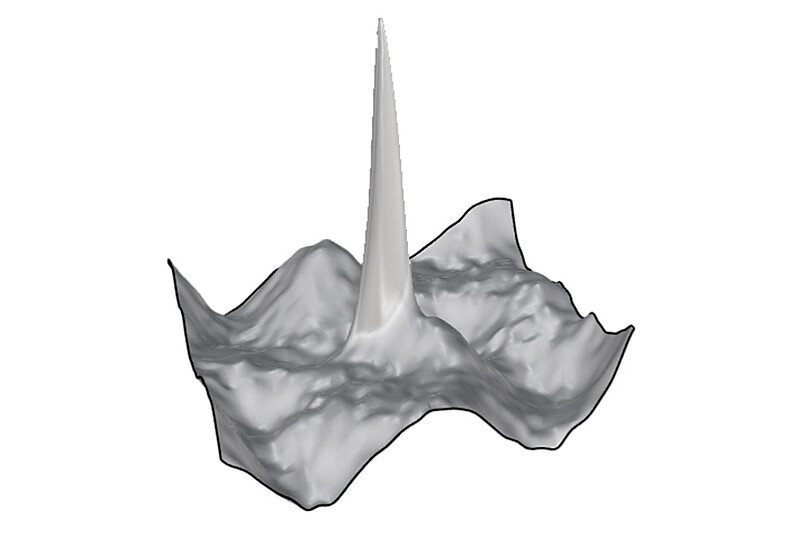

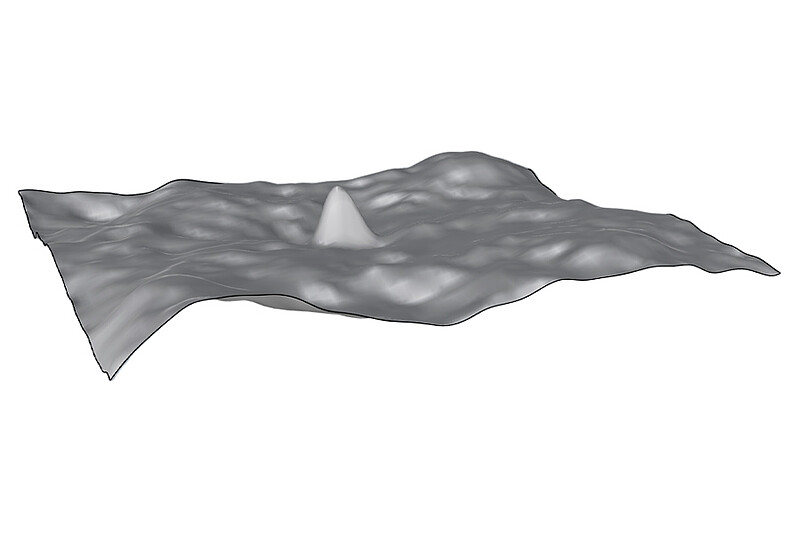

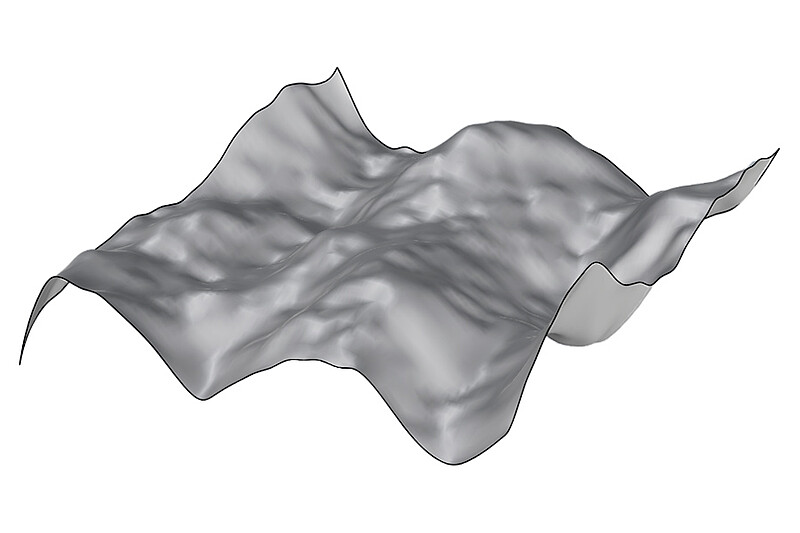

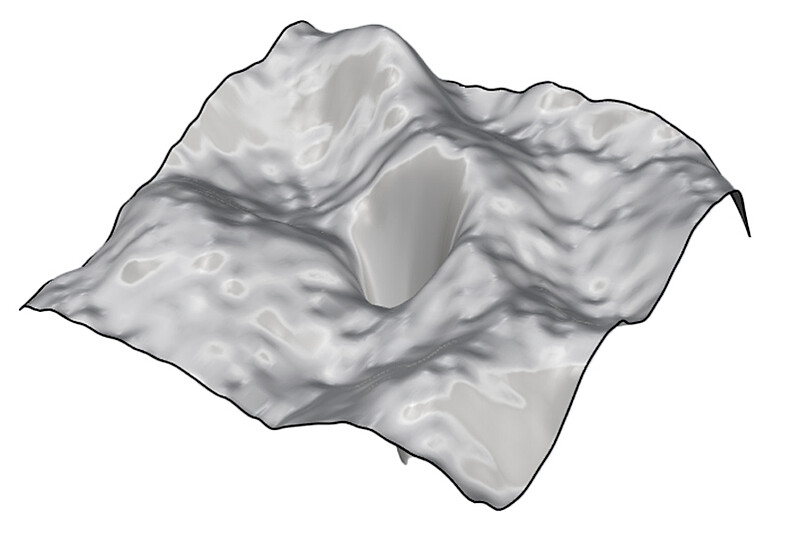

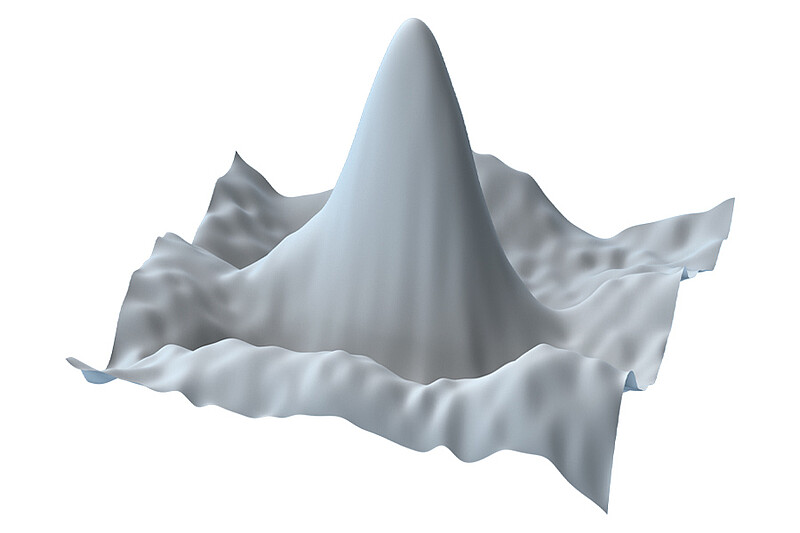

Difetti tipici

Un unico interlocutore per l’intero progetto

In qualità di appaltatore generale, Micro-Epsilon si occupa dell’intera gestione del progetto. Oltre alla metrologia, ciò include la progettazione dei robot, la pianificazione, l’integrazione nei sistemi di controllo esistenti e l’implementazione di interfacce dati e software. Riceverete inoltre pacchetti per l’assistenza e la manutenzione periodica dei sistemi.
