La nuova generazione di strumenti di misurazione 3D in linea ad alta precisione

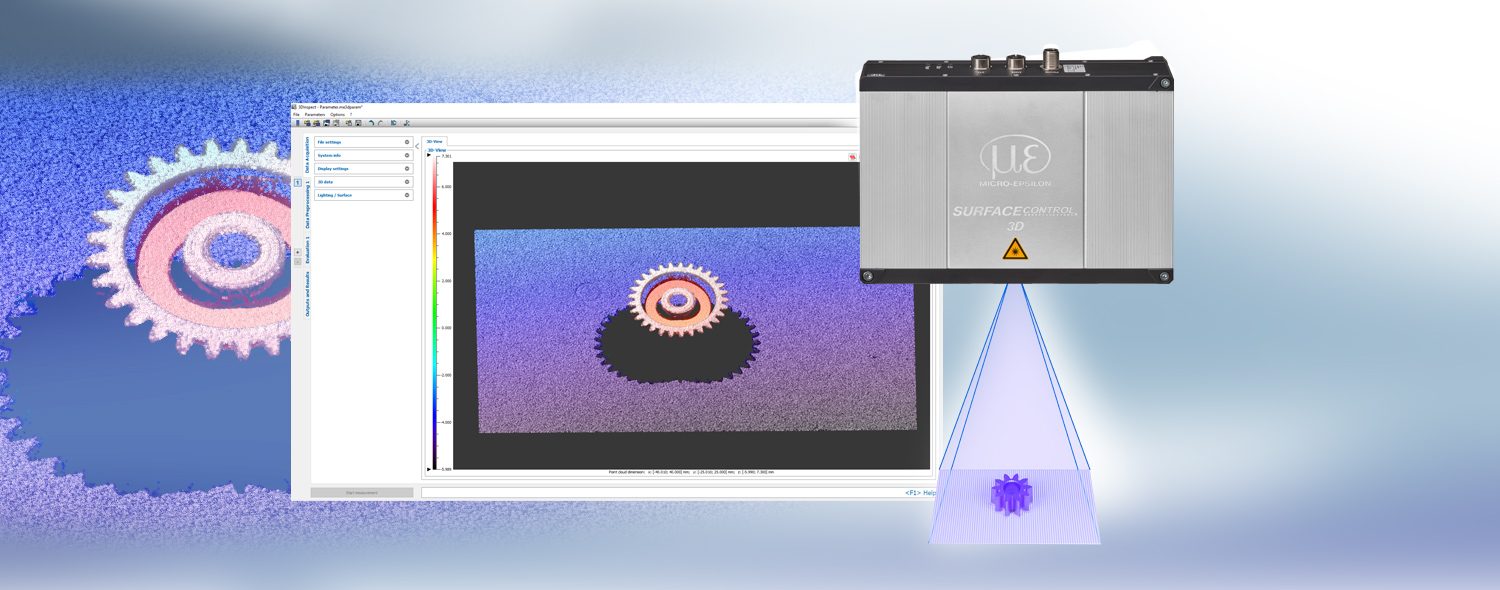

Il sensore 3D-Snapshot ad alta precisione surfaceCONTROL 3D 3500 viene utilizzato per la verifica in linea automatizzata di geometria, forma e superfici su superfici riflettenti in modo diffuso. Il surfaceCONTROL 3D 3500 si distingue per il suo design compatto e l’alta precisione di misura a fronte di velocità altrettanto elevate nell’elaborazione dei dati. Con una precisione di ripetizione z fino a 0,25 µm, il sensore definisce nuovi riferimenti nella metrologia 3D in linea ad alta precisione. Vengono così riconosciuti in maniera affidabile anche i minimi scostamenti di planarità e le differenze di altezza. Due modelli coprono diversi campi di misura.
Caratteristiche
- Snapshot a precisione micrometrica a fronte di campi di misura elevati
- Misurazione 3D rapida da 0,2 s
- Massima precisione fino a 0,25 μm
- Interfacce digitali (integrate): GigE Vision/GenICam
- Sensore dal design sottile e compatto
- Fino a 2,2 milioni punti 3D / secondi
- Interfacce digitali (tramite 2D/3D Gateway): PROFINET / EtherCAT / EtherNet/IP *
- Ingressi/uscite digitali: 4 I/O digitali parametrizzabili (per trigger esterno, controllo del sensore, stati sensore di uscita)

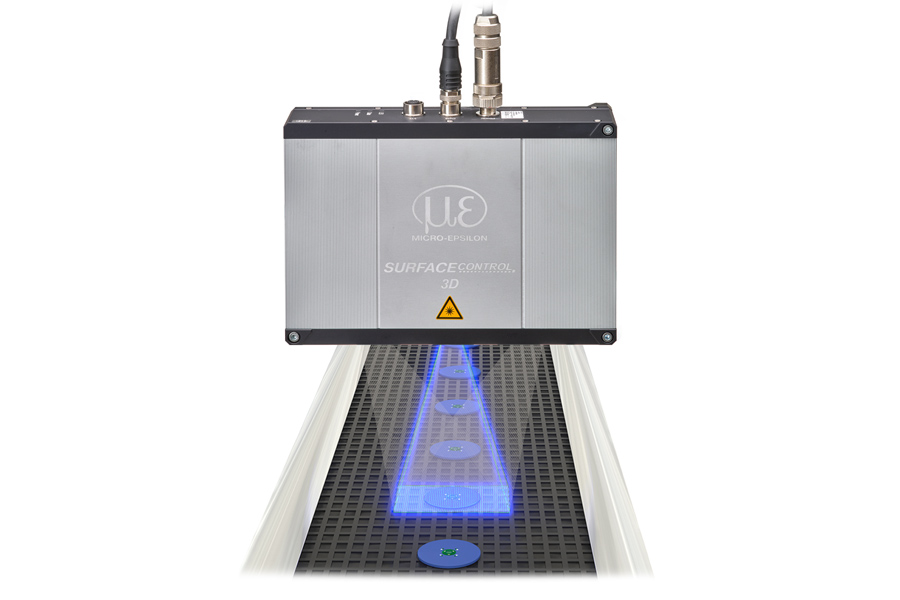

Misurazione 3D di nuova generazione
Oltre all’output rapido dei dati tramite Gigabit Ethernet, il sensore offre una interfaccia I/O digitale aggiuntiva. Con l’uso di 2D/3D Gateway II sono disponibili EtherNet/IP, PROFINET ed EtherCAT. Tramite i potenti strumenti software è possibile eseguire una misurazione 3D precisa e una ispezione superficiale. La compatibilità con GigE Vision permette inoltre l’integrazione senza problemi nel software di elaborazione di immagini di fornitori terzi. Un SDK avanzato per l’integrazione software da parte del cliente completa il pacchetto software.
Esempi di applicazione:

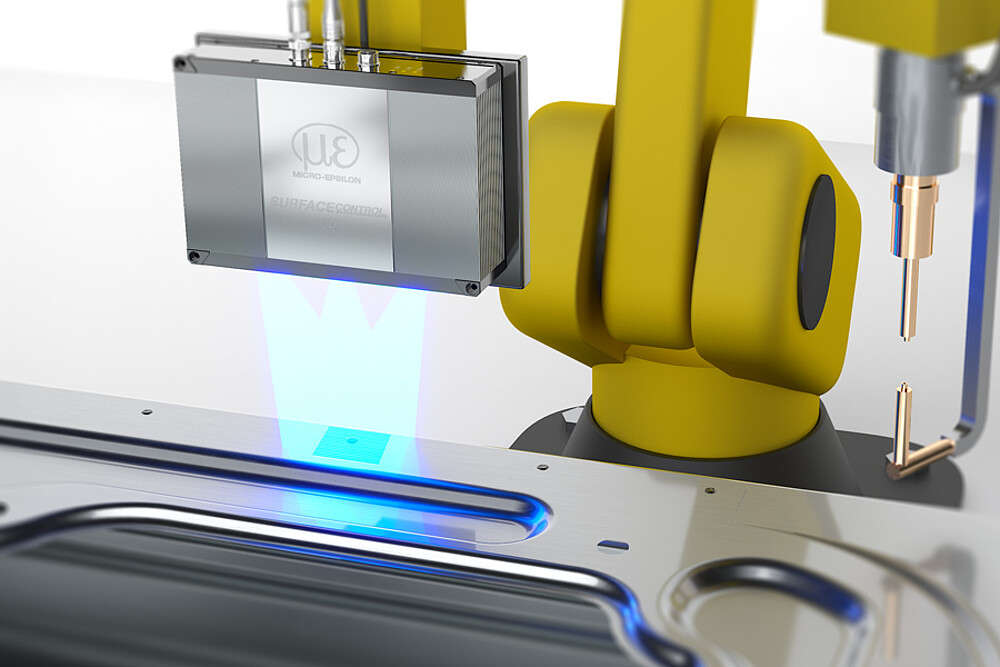

- Controllo 3D della geometria e registrazione della forma
- Controllo di forma, posizione e superficie
- Riconoscimento dei difetti
- Riconoscimento di testi 3D e rilevamento delle strutture minime
- Controllo di componenti elettronici
Sensore 3D ad alta precisione per i target più piccoli

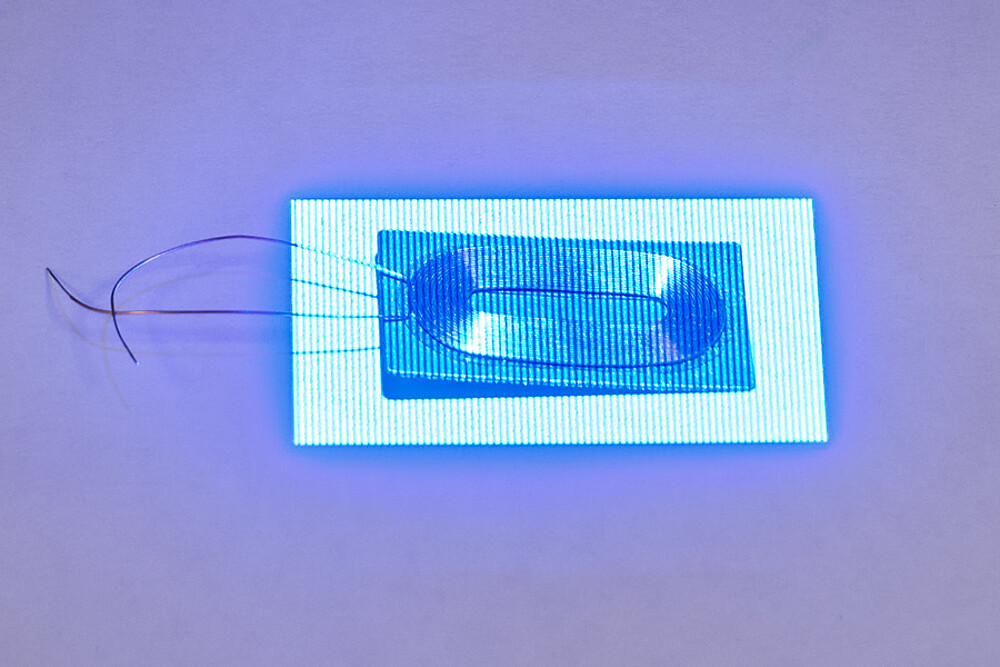

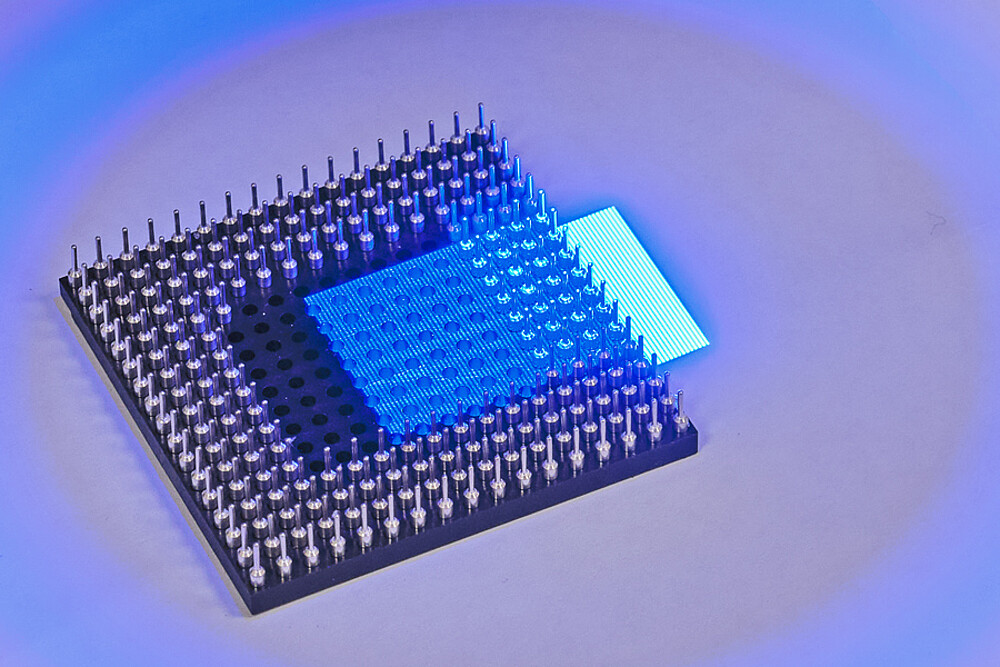

Con il suo campo di misura ridotto di 30 x 18,5 mm, il surfaceCONTROL 35x0-30 cattura in modo estremamente preciso e affidabile anche le più sottili strutture 3D e di superficie. L’alta risoluzione in z e l’esatta precisione di ripetizione rendono il sensore 3D il più preciso sul mercato dei sensori istantanei 3D. Inoltre, i target vengono rilevati a una distanza di lavoro di 130 mm. L’alta risoluzione XY da 16 µm consente di catturare i dettagli più piccoli in modo ancora più preciso.

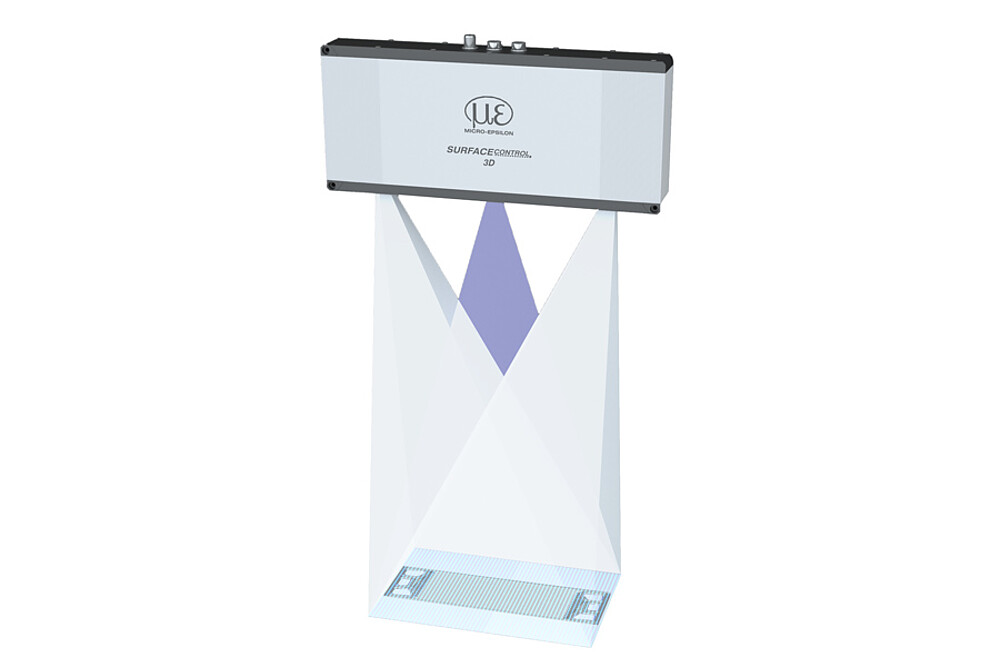

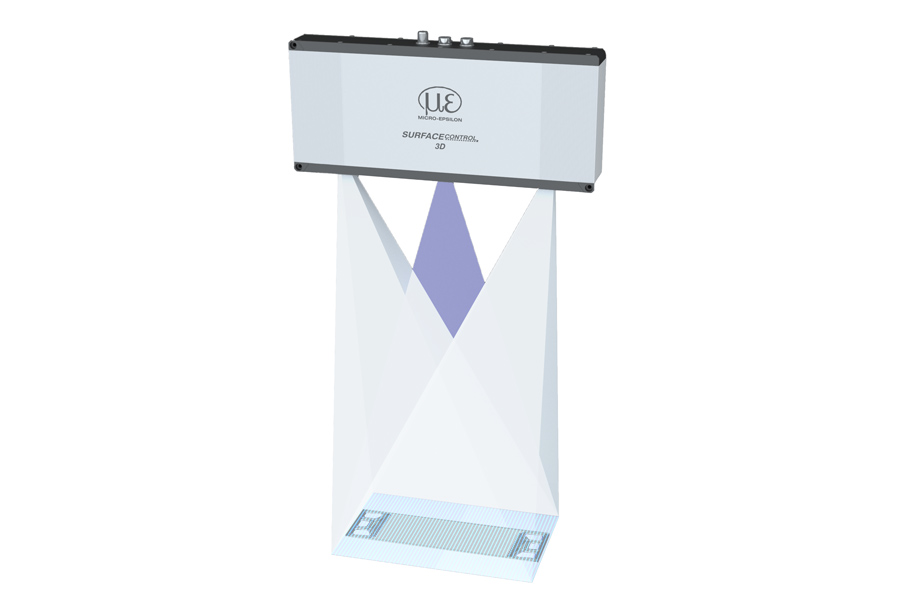

Campo di misura più ampio di 240 mm con eccellente precisione in Z

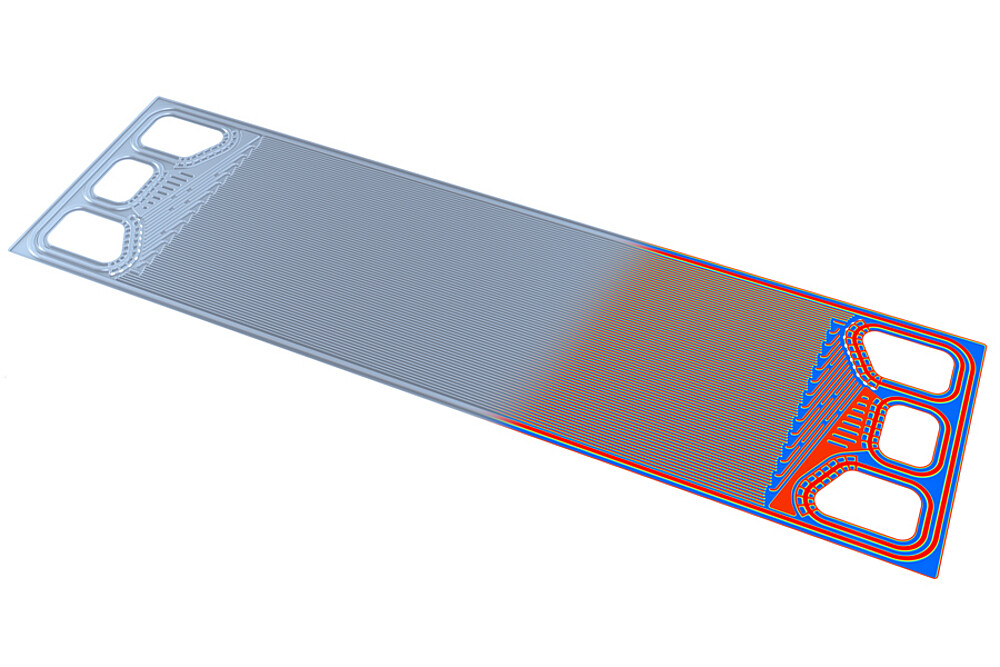

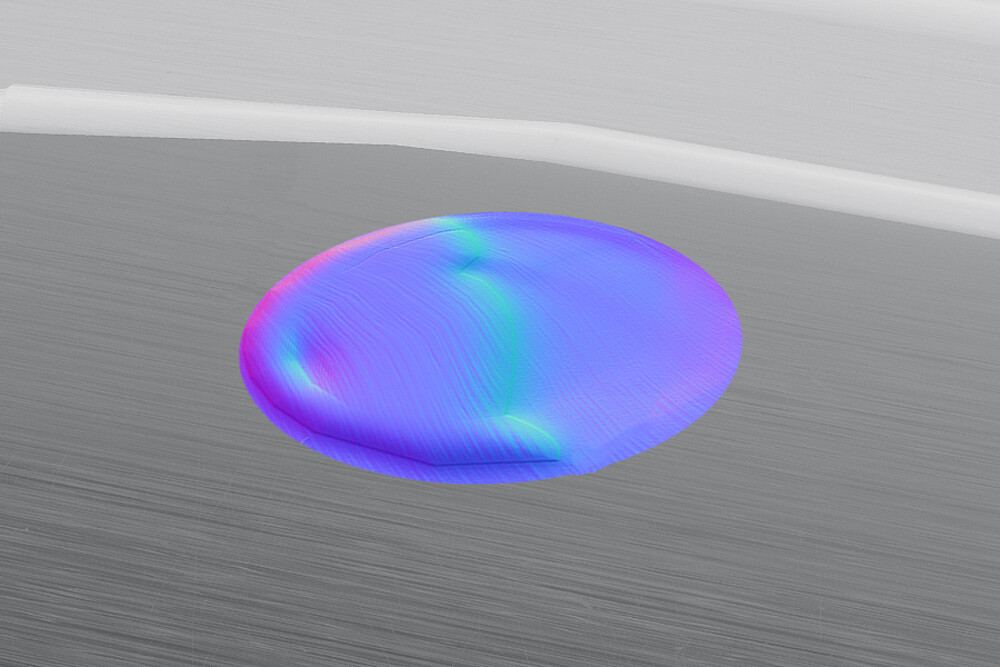

Con un campo di misura fino a 245 x 180 mm, surfaceCONTROL 35x0-240 acquisisce con grande precisione strutture e dettagli su target più grandi. Grazie all’elevato campo di misura z di 240 mm, i sensori sono ideali per applicazioni con grandi volumi di misura. L’alta risoluzione in z di 4 µm, in combinazione con l’ampio campo di misura, consente la massima precisione per molteplici applicazioni, ad esempio per testare piastre bipolari per celle a combustibile.
3DInspect: Software per la soluzione di misurazioni 3D e ispezioni

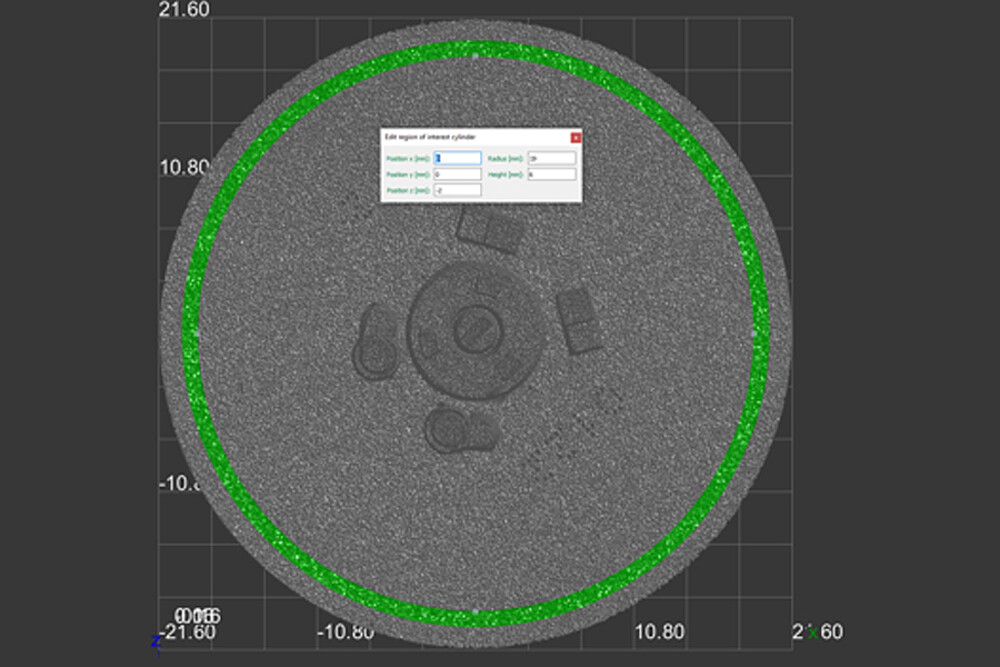

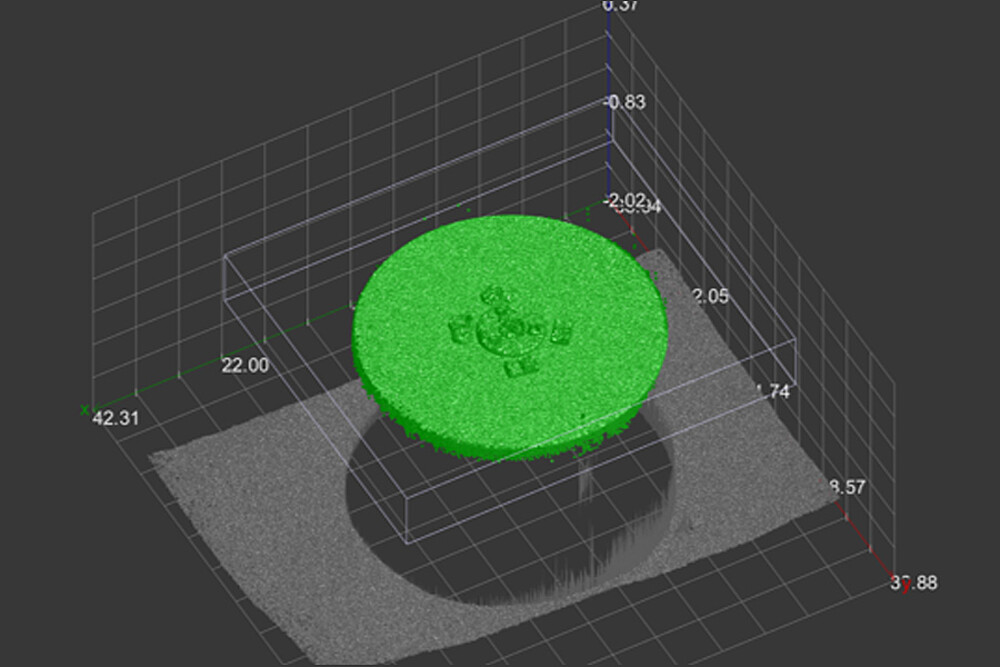

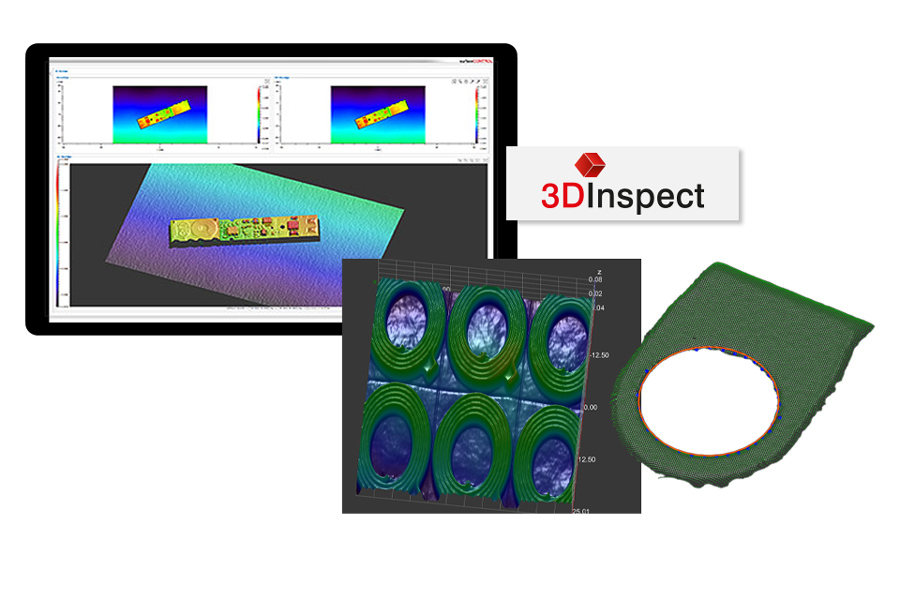

Il software 3DInspect è uno strumento efficace per la parametrizzazione dei sensori e per la soluzione di misurazioni industriali. Il software trasmette i dati di misura dal sensore tramite Ethernet e li rappresenta in modo tridimensionale. Questi dati 3D vengono ulteriormente elaborati, analizzati, valutati sul PC con programmi di misura 3DInspect e se necessario protocollati tramite Ethernet per essere trasmessi a un’unità di controllo. I dati 3D possono essere salvati con il software se necessario. Inoltre il sensore può essere configurato e parametrizzato tramite il software. Per l’integrazione in una interfaccia di automatizzazione viene abilitato l’upgrade delle funzioni 3DInspect Automation con l’uso dei sensori SC3510, che include anche una protocollazione avanzata dei dati .
