Sistemi scalabili per la misurazione dello spessore di pellicole di elettrodi
Micro-Epsilon ha un’ampia offerta di sistemi di misurazione dello spessore per diverse esigenze e campi di applicazione in linee di rivestimento. I telai a C thicknessCONTROL sono concepiti per l’uso in ambienti molto complessi, ad esempio nel rivestimento a secco. Il robusto telaio e la compensazione attiva della temperatura integrata assicurano un’elevata precisione delle misurazioni, anche ad alte temperature. I sistemi possono essere realizzati in modo specifico per l’applicazione per diverse larghezze di pellicola, fino a 8 tracce di misurazione.
Caratteristiche
- Sistema di misurazione dello spessore ad alta precisione per pellicole anodo e catodo
- Sensori utilizzati: Sensori cromatici confocali
- Ideale per la misurazione dello spessore e la regolazione in caso di rivestimento a secco
- Design robusto con compensazione attiva della temperatura integrata
- Spessore campo di misura da 10 µm
- Accuratezza del sistema da ±0,3 µm
- Pacchetto software completo per acquisizione dati, elaborazione del segnale e automatizzazione
- Configurabile per 1 | 2 | 3 | 4 | 6 | 8 tracce

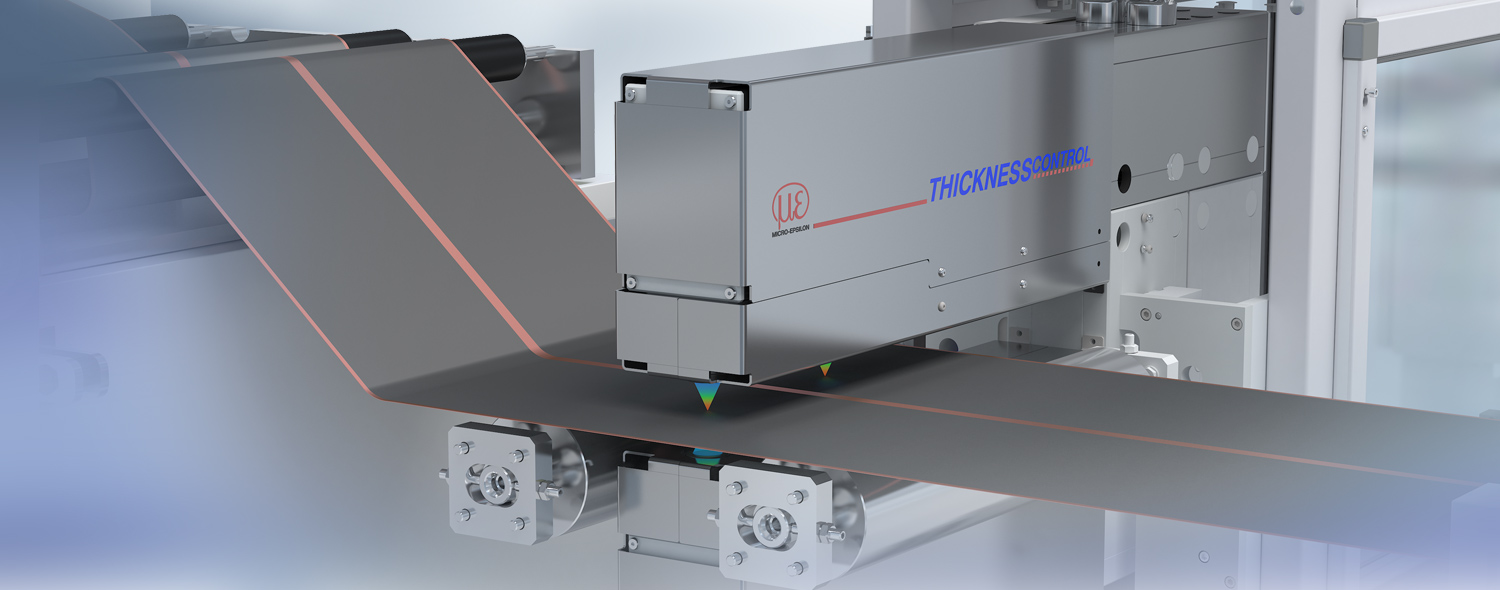

Ideale per la misurazione dello spessore fino a 8 tracce

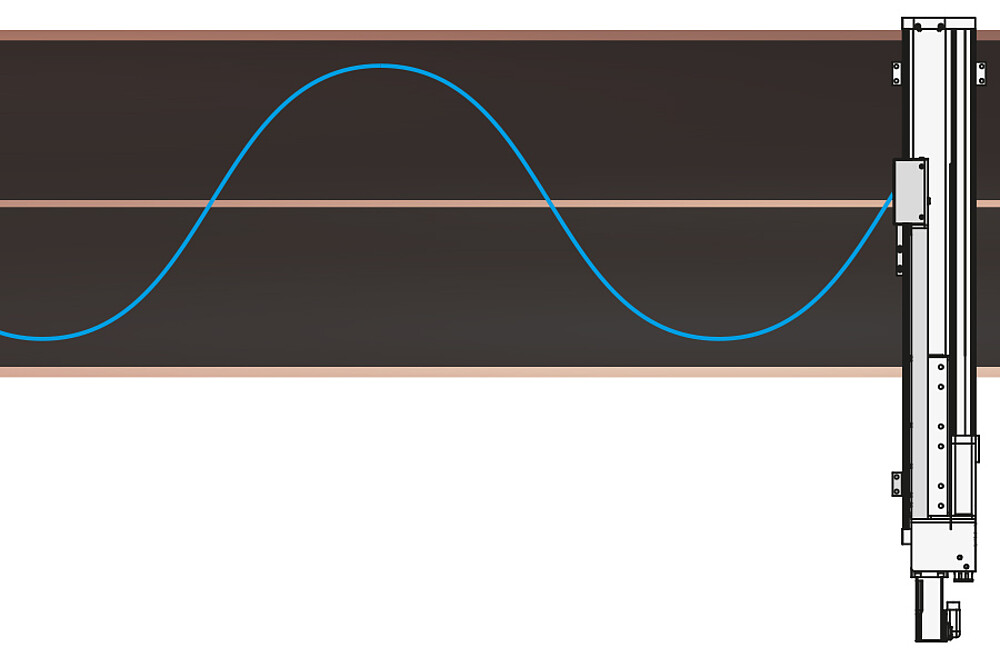

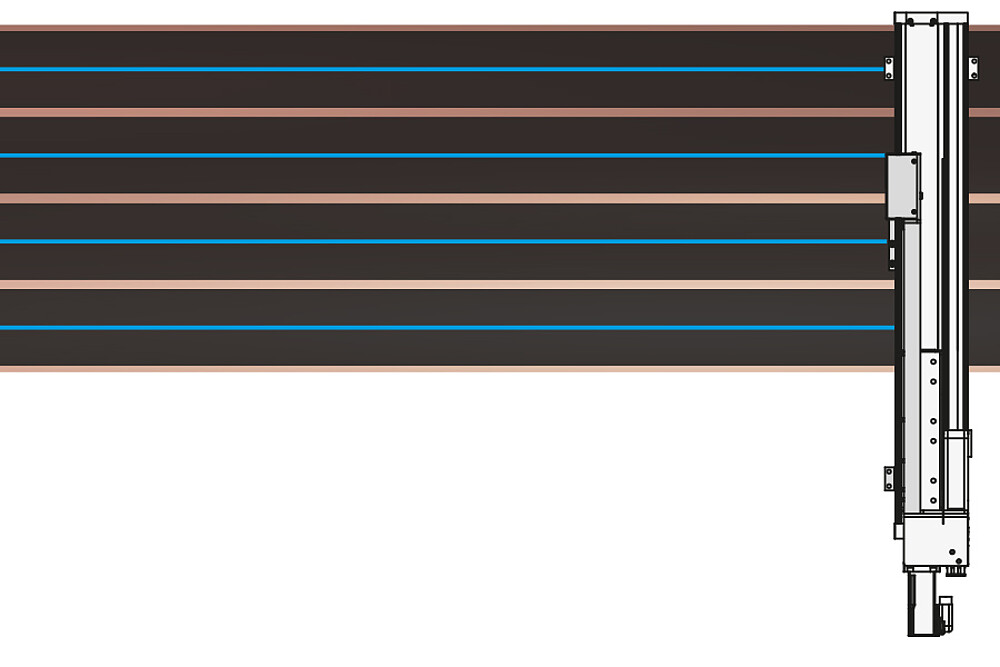

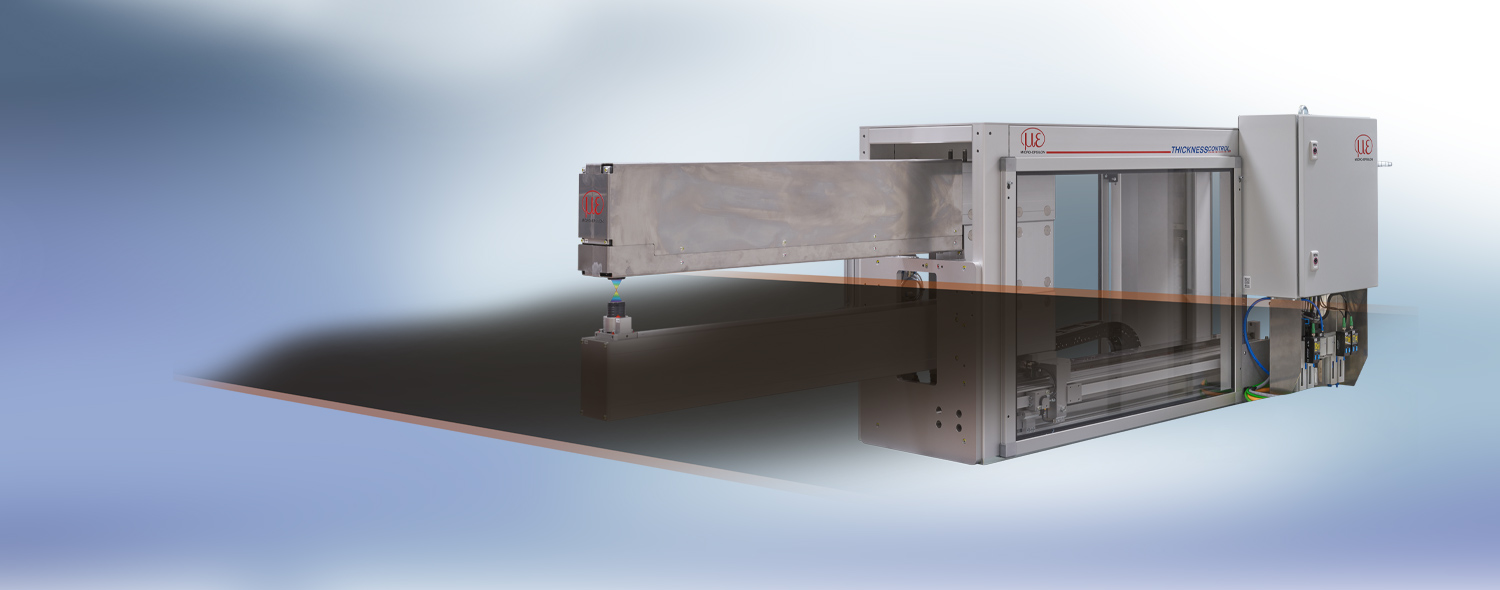

Il thicknessCONTROL può essere utilizzato per la misurazione traccia fissa, ad esempio per la misurazione della linea centrale (spessore centrale) o per la misurazione dello spessore sul bordo. In alternativa il sistema di sensori può essere utilizzato anche per la misurazione dello spessore con traslazione di pellicole di batterie rivestite. Se i sistemi sono dotati di più sensori, si possono rilevare contemporaneamente fino a un massimo di 8 tracce.
Software di analisi e controllo performante
La dotazione dei sistemi thicknessCONTROL comprende un’unità lineare integrata insieme al controllo a motore, una cassetta compatta di morsetti bus, un dispositivo di calibratura automatico e un PC multi-touch con software preinstallato. Il software permette diverse modalità di misurazione, ad esempio misurazione dello spessore a traccia fissa in specifiche posizioni, misurazione del profilo dello spessore, misurazione di più tendenze longitudinali, un pacchetto SPC e un monitoraggio automatico della capacità dei mezzi di prova.
Misurazione dello spessore ad alte prestazioni anche con rivestimento a secco

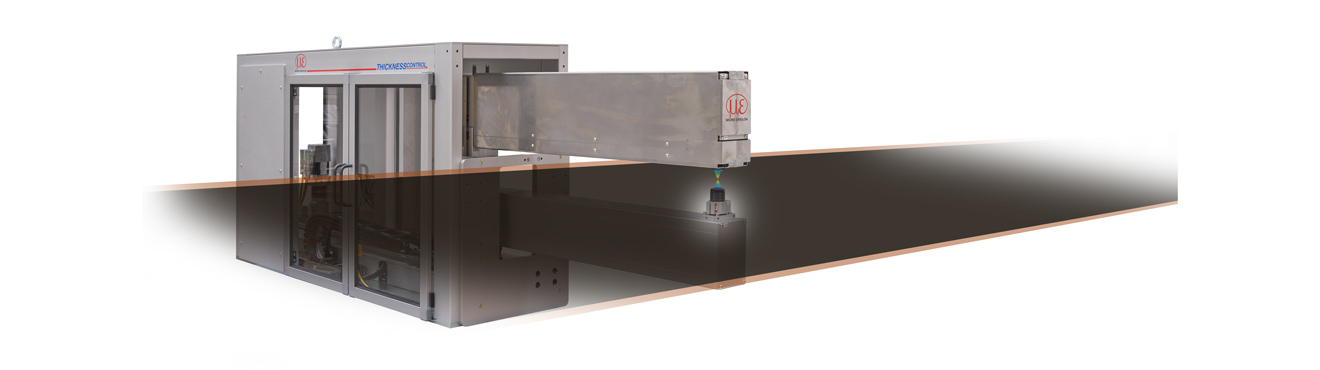

Il thicknessCONTROL BTG8702 2C.4K è costituito da due robusti telai di misurazione, ciascuno avente otto sensori confocali. Si possono quindi monitorare contemporaneamente 8 tracce della pellicola rivestita con una larghezza totale fino a 1,6 m. Grazie alla struttura robusta, il sistema convince per l’elevata precisione e la stabilità a lungo termine delle misurazioni nel rivestimento a secco. Per la calibratura totalmente automatica i due telai di misurazione rientrano nell’alloggiamento di stazionamento.
