optoNCDT LL

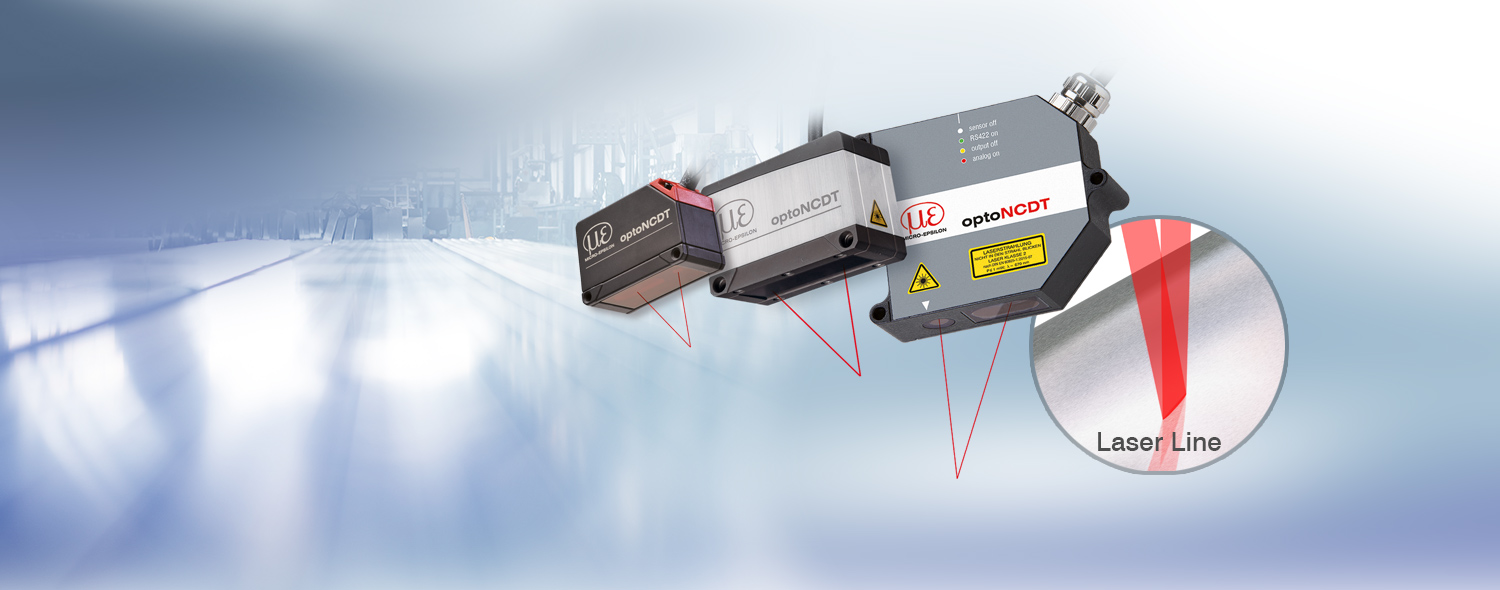

Sensori con linea laser piccola (LL) per superfici difficili e riflettenti

Sensori laser per metallo e superfici grezze

I sensori laser della serie optoNCDT LL generano uno spot ovale di pochi millimetri, simile a una “linea laser” corta. Lo spot ovale compensa le strutture superficiali disomogenee e il cosiddetto “speckling”, che si presenta soprattutto nelle superfici metalliche. L’interazione con speciali algoritmi software permette di filtrare i disturbi causati da ruvidità superficiale, difetti, cavità o piccolissimi fori. Il risultato sono misurazioni stabili e precise.

Contatto

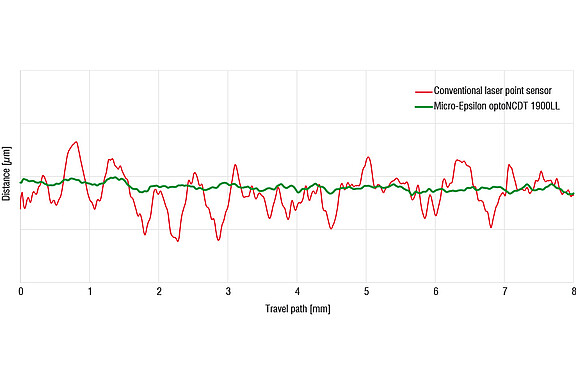

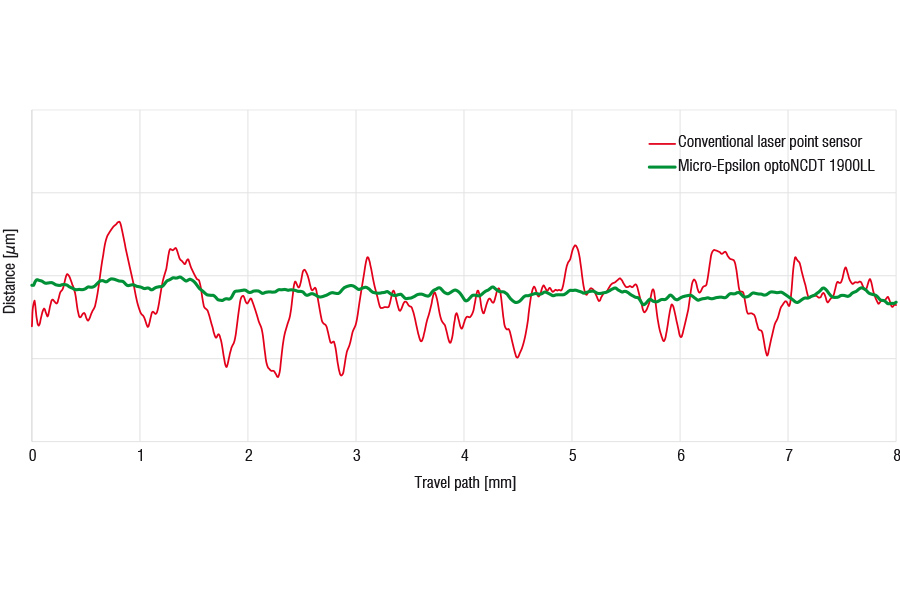

Misurazione affidabile su superfici strutturate e metalliche

Measurement on structured and metallic surfaces
Gli optoNCDT LL hanno uno spot ovale simile a una piccola linea laser. Questi sensori sono utilizzati per misurazioni statiche e dinamiche delle distanze, su superfici ruvide e strutturate, su metalli e su target dove il laser penetra il materiale

I sensori laser optoNCDT LL sono disponibili in varie serie con campi di misura, velocità di misura e precisioni diversi. I sensori laser optoNCDT LL sono utilizzati per la misurazione precisa della distanza su superfici strutturate, quando si deve rilevare la distanza dalla superficie e non la struttura della superficie. Per il rilevamento di piccoli dettagli e strutture superficiali sono consigliabili i sensori optoNCDT con laser puntiforme e i sensori Blue Laser.

Interface and signal processing units

Controller C-Box/2A
IF2001/USB
IF2004/USB
IF2008/PCIE
IF2030 für Industrial Ethernet
IF2035 per Industrial Ethernet

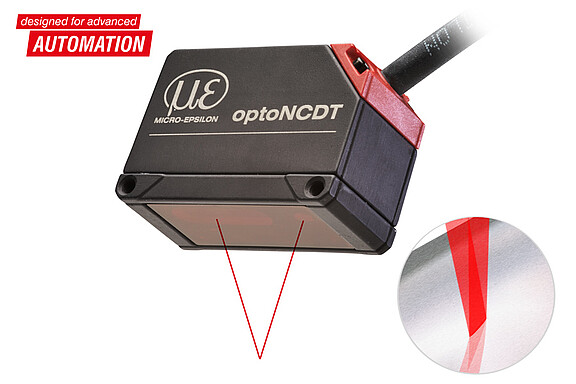

Smart laser sensor for shiny metallic objects - optoNCDT 1420LL

I sensori laser compatti della serie optoNCDT 1420 LL sono progettati per le misurazioni su superfici metalliche lucide e ruvide. Lo spot ovale, simile a una linea laser corta, permette una migliore compensazione di irregolarità come struttura e ruvidità. Speciali algoritmi software permettono di filtrare le interferenze causate da ruvidità superficiali, difetti, cavità o micro fori.

Caratteristiche

  1. Sensore laser con ottica speciale e spot ovale (linea laser corta)

  2. Misurazione precisa su superfici metalliche e strutturate

  3. Active Surface Compensation per superfici variabili (ASC)

  4. Controller integrato

  5. Campo di misura (mm): 10 | 25 | 50

  6. Linearità da 8 µm

  7. Velocità di misura impostabile fino a 8 kHz

  8. Interfaccia digitale (integrata): RS422 (16 bit)

  9. Interfacce digitali (collegamento opzionale tramite modulo di interfaccia): PROFINET, EtherNet/IP, EtherCAT

  10. Uscita analogica scalabile

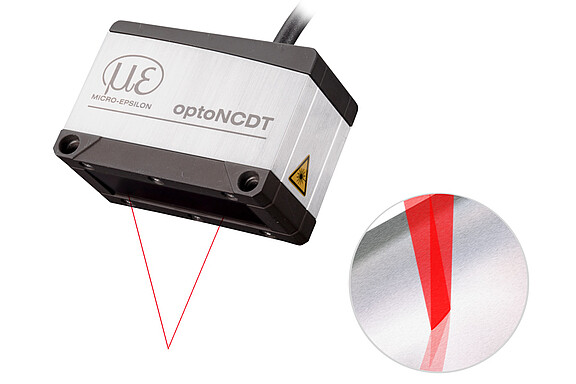

Compact laser sensor for shiny metallic objects - optoNCDT 1900LL

I sensori laser della serie optoNCDT 1900 LL sono progettati per le misurazioni su superfici metalliche lucide e ruvide. La piccola linea laser consente misurazioni precise su superfici metalliche lucide oppure oggetti strutturati. Grazie al design compatto, il sensore può essere integrato anche in spazi ristretti.

Caratteristiche

  1. Sensore laser con ottica speciale e spot ovale (piccola linea laser)

  2. Sono perfetti per misurazioni statiche e dinamiche della distanza su superfici metalliche, superfici strutturate e target penetrati dal laser

  3. Sensore dal design compatto con controller integrato

  4. Resistenza elevata alla luce esterna

  5. Campi di misura (mm): 2 | 6 | 10 | 25 | 50

  6. Linearità da 1 µm

  7. Riproducibilità 0,1 µm

  8. Velocità di misura fino a 10 kHz

  9. Interfacce: uscita analogica, RS422, PROFINET, EtherNet/IP, EtherCAT

  10. Advanced-Surface-Compensation per superfici con riflessi variabili

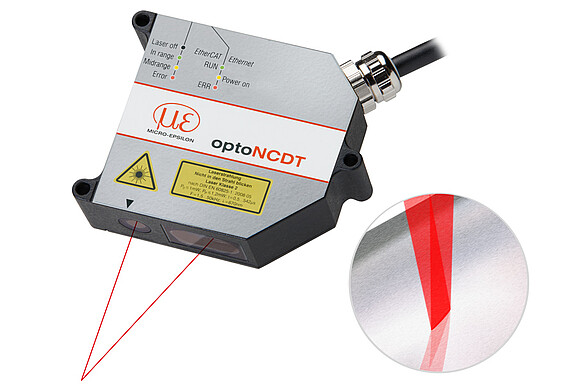

Highly dynamic laser sensor for shiny metallic objects - optoNCDT 2300LL

I sensori laser della serie optoNCDT 2300LL, invece del tradizionale punto laser, proiettano una minuscola linea laser sulla superficie del target. Grazie a questa linea laser, l' optoNCDT 2300LL è particolarmente indicato per misurazioni precise dello spostamento e della distanza su superfici lucide, porose e ruvide. La velocità di misura elevata, fino a 49 kHz, consente una misurazione affidabile nei processi rapidi. L’impostazione dei parametri del sensore laser si effettua tramite un’interfaccia web che si richiama attraverso l' uscita Ethernet. L’interfaccia web offre numerose possibilità di elaborazione del segnale e dei valori misurati.

Caratteristiche

  1. Sensore laser con ottica speciale e spot ovale (piccola linea laser)

  2. Perfetto per misurazioni statiche e dinamiche della distanza su superfici metalliche, superfici strutturate e target penetrati dal laser

  3. Controller integrato

  4. Campi di misura (mm): 2 | 10 | 20 | 50

  5. Linearità da 0,6 µm

  6. Risoluzione max. 0,03 µm

  7. Velocità di misura impostabile fino a 49,140 kHz

  8. Advanced Real-Time-Surface-Compensation (A-RTSC)

  9. Interfacce: Ethernet, EtherCAT, RS422, Profinet, EtherNet/IP, uscita analogica (tramite C-Box)
