Misurazione senza contatto dello spessore nella calandratura di materiale fuso (spessore da 0,03 mm a 6mm)
I sistemi della serie FTS garantiscono la misurazione precisa dello spessore dei profili, criterio di qualità e produttività per eccellenza nell'estrusione delle pellicole piatte. Grazie all’integrazione del profilo misurato nella regolazione dell’ugello, è possibile ottenere una produzione ottimale di questo tipo di pellicole.
Vantaggi:
- Ottimizzazione dell’impiego di materie prime e della qualità
- Regolazione rapida durante l'accostamento o il cambio di prodotto grazie a velocità di traslazione trasversale adattive
- Assenza di costi per l'acquisto di una protezione contro le radiazioni, ecc. poiché non vi sono isotopi o raggi X
- Misurazione senza usura invece del tempo di dimezzamento dei campioni radiometrici
- Facile integrazione in linee esistenti
- Interfacce adattabili alle esigenze del singolo cliente
Parametri del materiale:
- Spessore della pellicola da 30µm a 6mm
- Larghezze della pellicola fino a 3000 mm
- Avanzamento del materiale fino a 14m/min

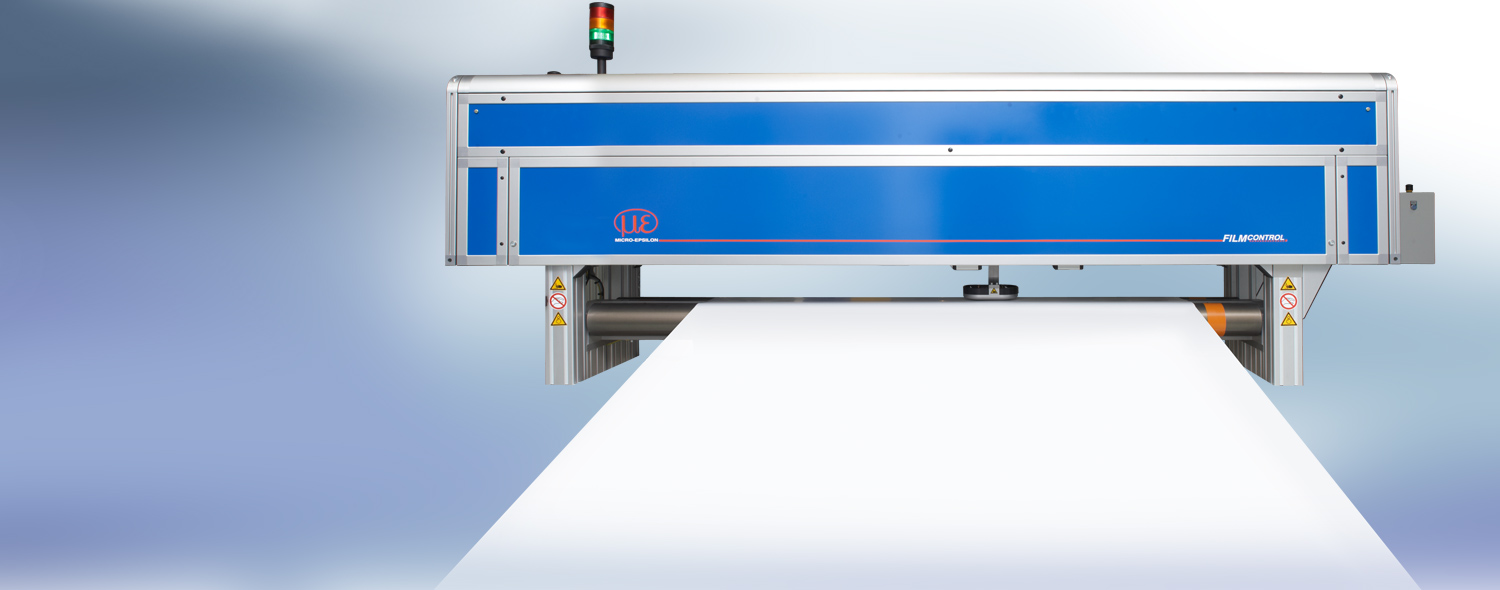

I prodotti della famiglia FTS sono sistemi progettati con un telaio a forma di C e O e provvisti di tecnologie con sensori capacitivi. Nella misurazione, gli effetti parassitari sulla distanza vengono eliminati con l'ausilio di varie tecniche di compensazione. Questa procedura assicura la massima precisione nella misurazione e nella regolazione.

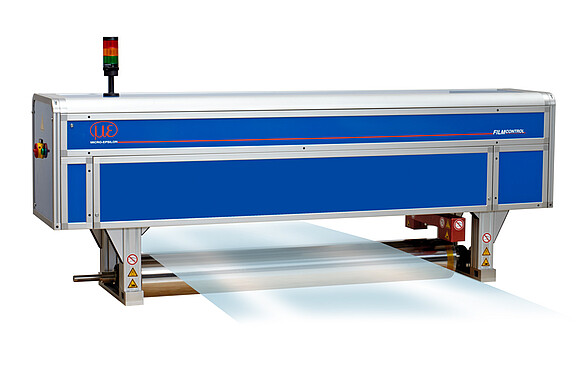

The FTS 8101.EC O-frame is based on the combisensor principle equipped with non-contact capacitive sensors. The distance between sensor and film is measured with the capacitive sensor. The eddy-current sensors ensures the thickness signal by a reference measurement to a second target. The system can be integrated in the flat layer section.
Features:
- 100% non-contact measurement principle
- Resolution <0.1µm
- Adaptable traversing speed
The BTS 8101.EO O-frame is based on the combisensor principle. The system is equipped with a non-contact capacitive sensors and a Thrubeam sensor which are integrated in a traversing frame.
The eddy current sensor measures the reference distance to the measurement roll‘s metal surface. The distance from the film surface is measured by the Thrubeam sensor. Together with the reference signal the film thickness is calculated. This combisensor principle allows extreme precise measurements.
Features:
- Gap 22 mm
- Accuracy 3µm
- Material independent measurements
