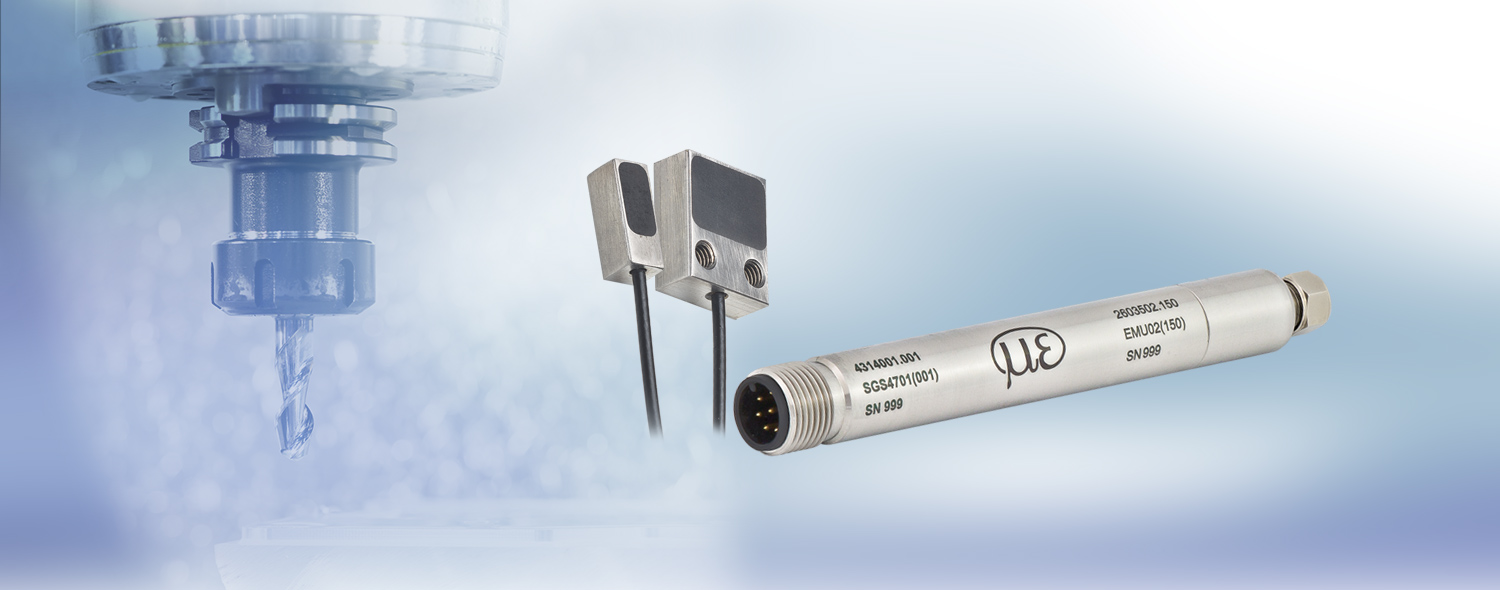

Misurazione dell'espansione termica nei mandrini
Il sistema di misurazione della distanza SGS 4701 (Spindle Growth System) è stato sviluppato per l’impiego nei mandrini ad alta frequenza. Per mantenere sempre l’utensile nella posizione definita, è necessario compensare l'espansione termica longitudinale che si produce in conseguenza delle alte velocità e del calore generato. Il sensore SGS rileva l'espansione termica del mandrino e quella dovuta alla forza centrifuga. Solitamente la misurazione viene effettuata sull’anello a labirinto. Oltre all'espansione longitudinale, nel sensore viene misurata e visualizzata anche la temperatura. I valori misurati confluiscono nel controllo CNC e compensano lo scostamento di posizione.
Caratteristiche
- Misurazione senza contatto e senza usura
- Design dai costi ottimizzati
- Sensori e controller con design miniaturizzato, completamente integrabili nel mandrino
- Adattamento a materiali ferromagnetici o non ferromagnetici
- Misurazione della temperatura integrata nel sensore
- Estrema stabilità in temperatura

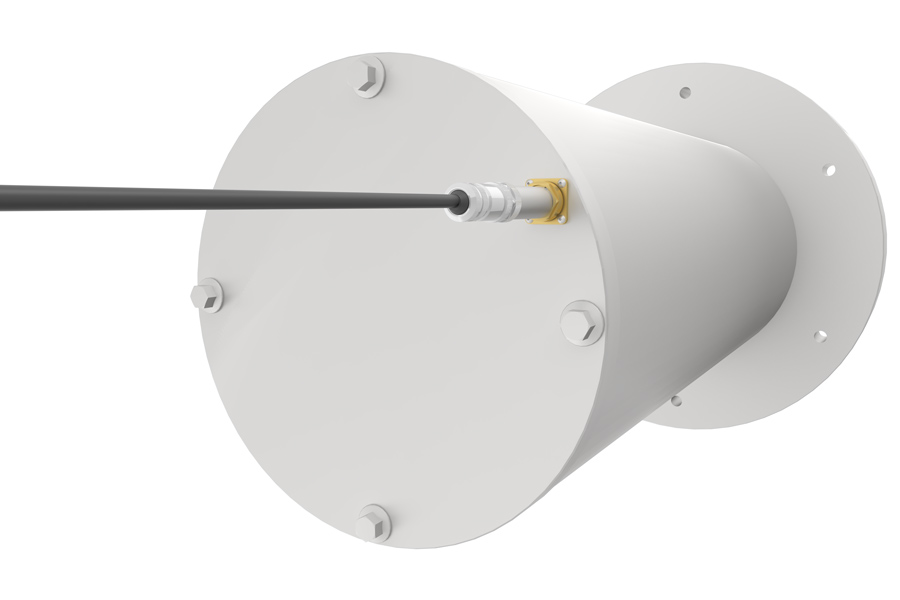

Struttura compatta
SGS 4701 è composto da un sensore, dal relativo cavo e dal controller, tarati dalla Micro-Epsilon su target ferromagnetici o non ferromagnetici. Due design miniaturizzati del sensore consentono l’installazione direttamente nel mandrino. Il controller compatto può essere montato nell'alloggiamento del mandrino tramite una flangia, oppure direttamente nel mandrino.

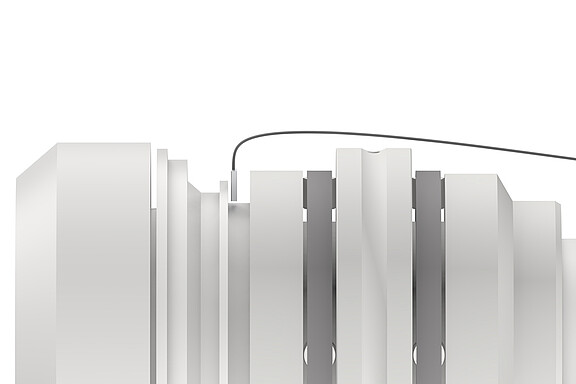

Design robusto
SGS 4701 lavora in base al principio delle correnti parassite, per cui la misurazione avviene senza contatto e in assenza di usura. Il metodo di misurazione, inoltre, è insensibile a interferenze quali calore intenso, polvere e olio.
