Interferometri a luce bianca per la misurazione assoluta della distanza con precisione nanometrica
Il nuovo interferometro a luce bianca IMS5400-DS apre nuove prospettive nella misurazione della distanza in ambito industriale. Il controller dispone di un'analisi intelligente e consente misurazioni assolute con precisione nanometrica con un offset proporzionalmente grande. Rispetto ad altri sistemi di misurazione ottica assoluta, IMS5400-DS offre una combinazione insuperabile di precisione, campo di misura e offset.
Caratteristiche particolari
- Misurazione della distanza assoluta con precisione nanometrica, adatta, ad esempio, alla misurazione di profili a gradini
- Misurazione della distanza multi-picco di oggetti trasparenti
- Sensori compatti e robusti con grande offset
- Frequenza di misura fino a 6 kHz per misurazioni rapide
- Controller robusto con raffreddamento passivo
- Facile configurazione tramite interfaccia web
- Sensori compatti anche con percorso del fascio a 90°
- Integrazione industriale flessibile per un rapido adattamento sul campo
- NOVITÀ - Ora anche con grande offset - per una misurazione della distanza sicura o per aree profonde di difficile accesso
Misurazione assoluta della distanza con risoluzione nanometrica

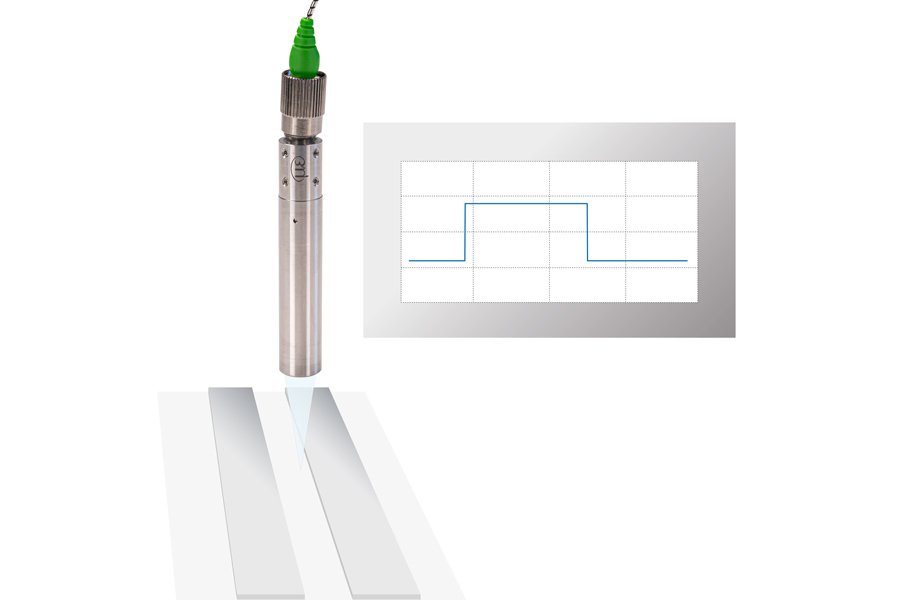

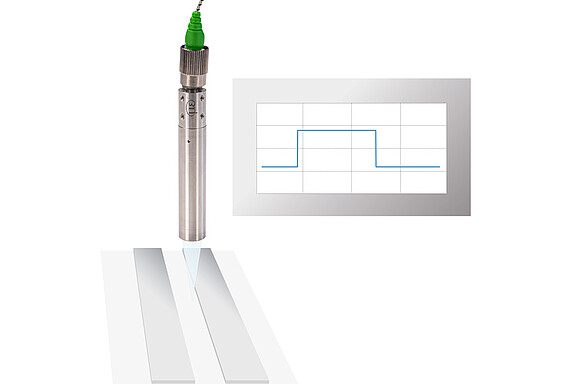

IMS5400-DS è utilizzato per la misurazione ad alta precisione di spostamento e distanza. A differenza degli interferometri convenzionali, IMS5400-DS consente anche la misurazione stabile di profili di gradini. Grazie alla misurazione assoluta, la scansione dei gradini viene eseguita con elevata stabilità e precisione del segnale. Quando vengono misurati oggetti in movimento, è possibile rilevare le differenze di altezza dei talloni, dei gradini e delle depressioni.
Misurazione della distanza Multipeak

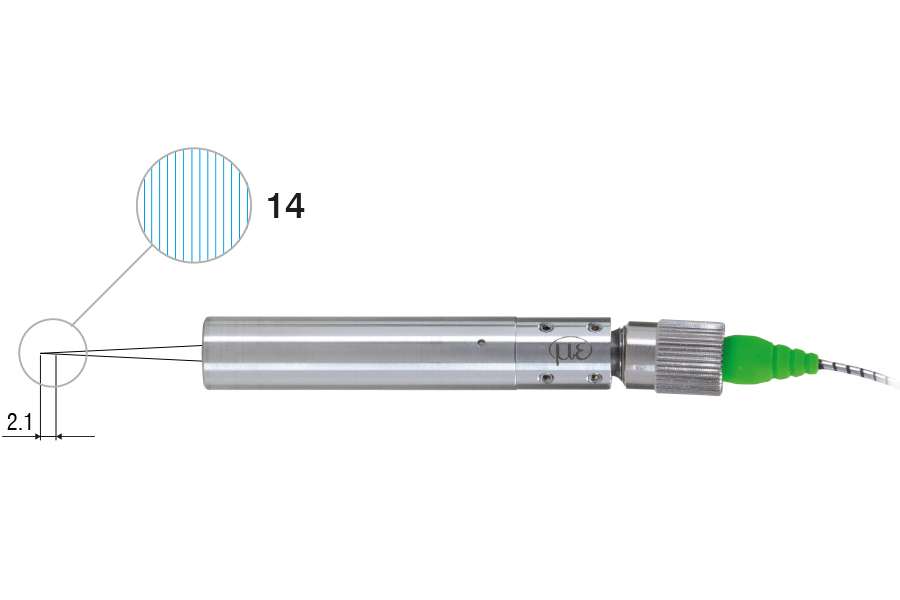

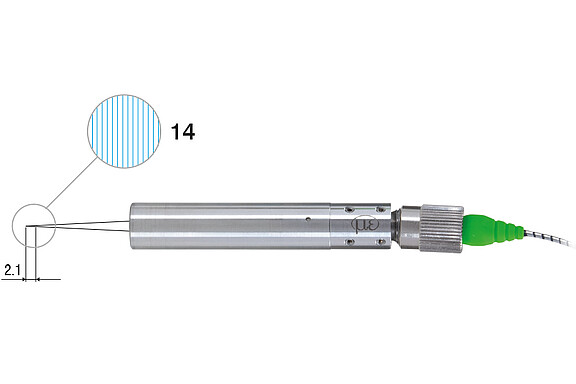

Nella misurazione della distanza Multipeak su oggetti trasparenti vengono analizzati fino a 14 valori di distanza. In questo modo è possibile rilevare, ad esempio, la distanza tra il vetro e una piastra di supporto. Inoltre, il controller può calcolare lo spessore del vetro a partire dai valori di distanza.
Ideale per gli ambienti industriali
Sensori robusti e un controller dal corpo metallico danno vita a un sistema predestinato all’integrazione nelle linee di produzione. Il controller può essere installato nell'armadio elettrico tramite le apposite guide DIN e, grazie alla compensazione attiva della temperatura e al raffreddamento passivo, fornisce risultati di misurazione molto stabili. I sensori sono compatti e possono essere integrati anche in spazi ristretti. I cavi di collegamento in fibra ottica, molto flessibili, sono disponibili con lunghezze fino a 10 m e consentono una separazione fisica di sensore e controller. L' avvio e l’impostazione si effettuano comodamente tramite interfaccia web e non richiedono l’installazione di software.
Spot miniaturizzato per catturare i più piccoli dettagli e strutture
I sensori generano uno spot di piccole dimensioni sull’intero campo di misura. Il diametro dello spot è di soli 10 µm e consente di rilevare i più piccoli dettagli come le strutture sui semiconduttori e i componenti elettronici miniaturizzati.
Misurazione su numerose superfici
Il principio di misura interferometrico consente la misurazione su molti tipi di superfici. Permette quindi di effettuare misurazioni ultra precise della distanza su metalli riflettenti, materie plastiche e vetro.
NOVITÀ: Sensori con grande offset

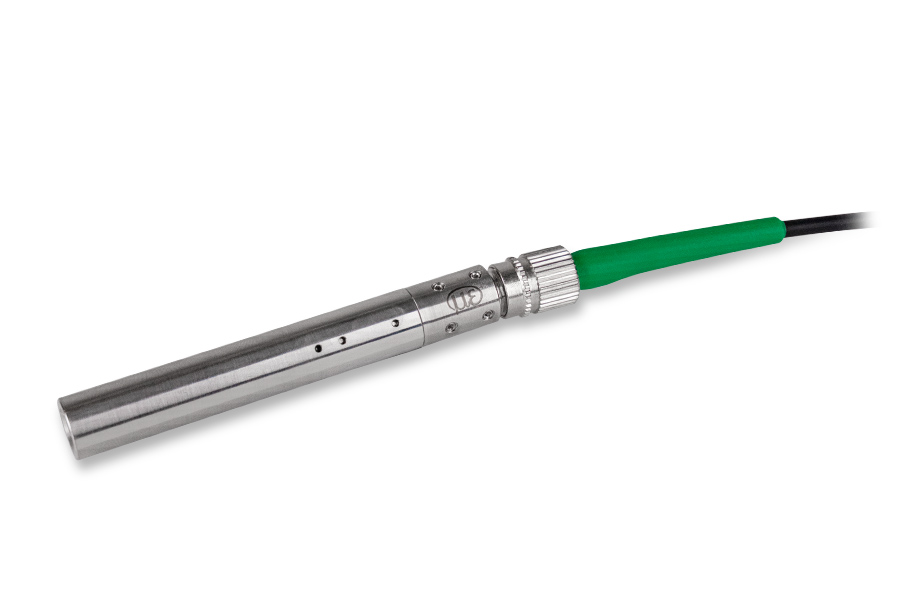

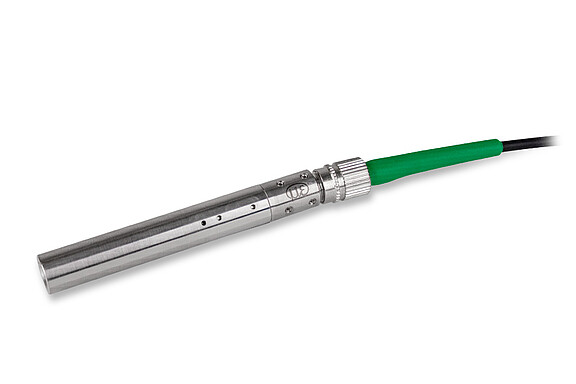

Per misurazioni sicure e affidabili anche in punti di misura difficilmente accessibili o profondi: il nuovo sensore IMP DS35/VAC dispone di un grande offset, riduce i fattori di disturbo e consente al contempo una distanza di sicurezza da oggetti caldi.
Sensori anche con percorso del fascio a 90°
Grazie al design compatto, i sensori possono essere integrati anche in spazi ristretti. Nei modelli con percorso del fascio a 90°, la profondità d'installazione richiesta viene ulteriormente ridotta in modo significativo.
Numerosi modelli per misurazioni impegnative
| Modello | Campo di misura / inizio del campo di misura | Linearità | Numero di strati misurabili | Campi di applicazione |
|---|---|---|---|---|
| IMS5400-DS0,5/90/VAC | 1,5 mm / circa 0,5 mm | ± 50nm | - |
Misurazione della distanza ad alta precisione in camera sterile e sotto vuoto, ad es. misurazione su wafer rivestiti. |
| IMS5400-DS10/90/VAC | 1,5 mm / 10 mm | |||
| IMS5400-DS19 | 2,1 mm / circa 19 mm | ± 50 nm | - | Misurazioni della distanza industriali, ad es. nella produzione di precisione |
| IMS5400-DS19/VAC | Compiti di posizionamento precisi e misurazioni della distanza in camera sterile e sotto vuoto, ad es. nella produzione di display per il posizionamento delle maschere | |||
| IMS5400-DS35/VAC |
2,1 mm / circa 35 mm |
< ± 50 nm per la prima distanza < ±150 nm per ogni ulteriore distanza |
- | Monitoraggio preciso della posizione nella produzione di wafer in vetro, nonché per misurazioni della distanza su wafer rivestiti. Grazie alla grande offset sono possibili misurazioni a distanza di sicurezza e facilitando inoltre le misurazioni su punti di misura profondi o difficilmente accessibili |
| IMS5400MP-DS35/VAC | Misurazione della distanza: 2,1 mm / circa 35 mm Misurazione dello spessore: 0,01 ... 1,3 mm (con BK7, n=1,5) / circa 35 mm |
Fino a 13 strati | ||
| IMS5400MP-DS19 | Misurazione della distanza: 2,1 mm / circa 19 mm Misurazione dello spessore: 0,01 … 1,3 mm (con BK7, n=1,5) / circa 19 mm |
± 50 nm per la prima distanza ± 150 nm per ogni ulteriore distanza |
Fino a 13 strati | Misurazione della distanza e dello spessore in ambito industriale, ad es. nella produzione di vetro piano |
| IMS5400MP-DS19/VAC | Misurazione precisa della distanza e dello spessore in camera sterile e sotto vuoto, ad es. nella produzione di display per la misurazione della distanza e del gap |
Unità di interfaccia e di calcolo
Moderne interfacce per l’integrazione in macchine e impianti
