Nuovi prodotti

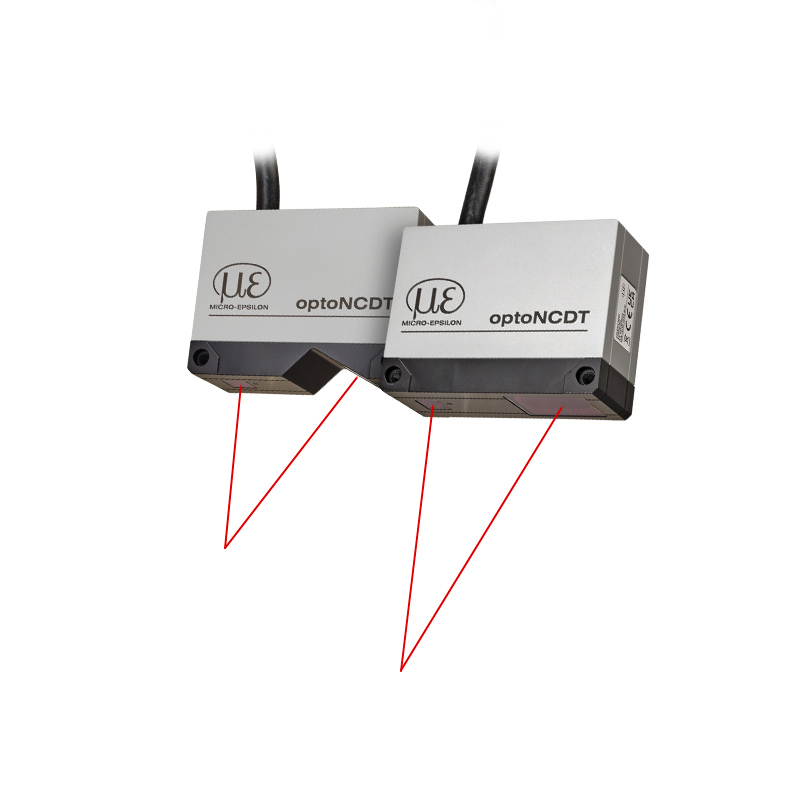

I sensori laser optoNCDT 5500 stabiliscono nuovi canoni di riferimento nella misurazione della distanza laser ad alta precisione. Grazie alla precisione submicrometrica e all’impressionante velocità di misura di fino a 75 kHz, sono i sensori perfetti per misurazioni dinamiche di spostamento, distanza, oscillazione e posizione. Questo sensore compatto è dotato di controller integrato, quindi non necessita di centraline esterne e può essere facilmente inserito persino negli spazi stretti. Massime prestazione e minimo ingombro: la serie optoNCDT 5500.

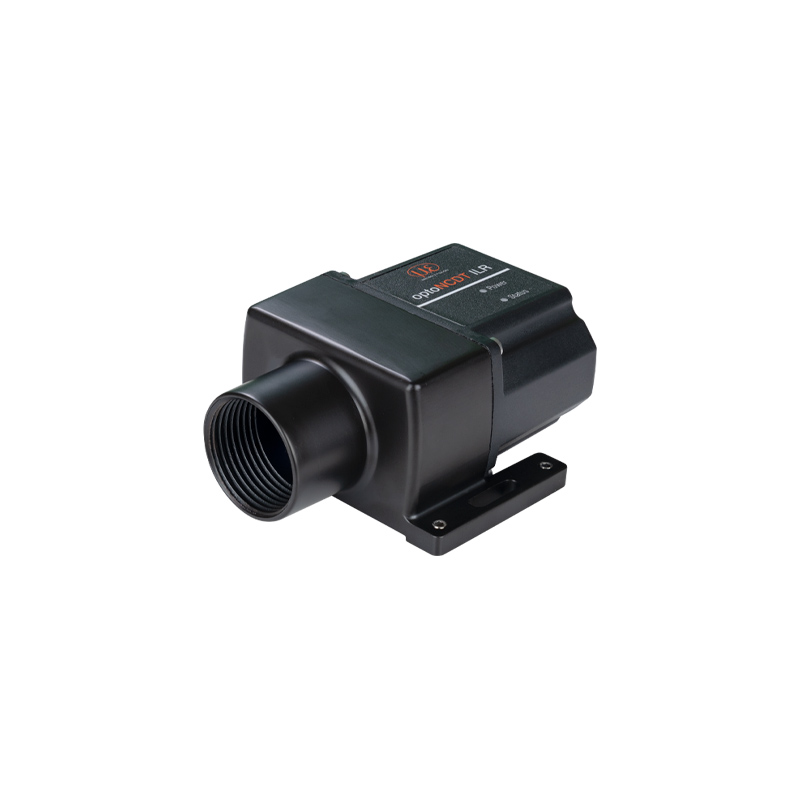

Il sensore di distanza laser optoNCDT ILR3800-100 si distingue in particolare per le sue elevate prestazioni in un design compatto. È stato progettato per misurare con precisione le distanza in ambiente industriale. Permette di misurare distanze fino a 100 metri. Con il riflettore rileva fino a 150 m. La modalità di misurazione AUTO integrata consente una misurazione affidabile anche su target scuri, parzialmente riflettenti e molto distanti. Grazie alla stabilità del segnale molto elevata, i sensori ILR3800-100 possono essere utilizzati per la misurazione della distanza su numerose superfici.

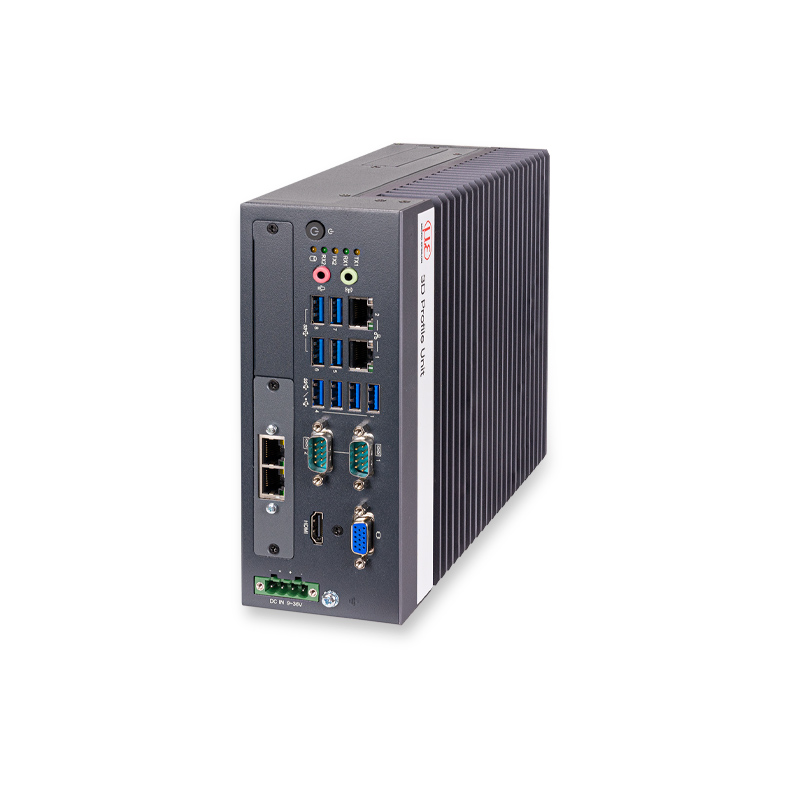

Con 3D Profile Unit è possibile calcolare molteplici profili singoli dei sensori scanCONTROL 30xx in un sistema di coordinate comune, consentendo in tal modo di generare un profilo 2D oppure una nuvola di punti 3D compositi. Così si possono rilevare le più disparate geometrie, ampliare i campi di misura o effettuare misurazioni dello spessore. La posizione del sensore viene abbinata precisamente a quella del target tramite ingressi integrati dell’encoder.

Su 3DInspect Software si effettua l’analisi dei dati e la parametrizzazione del sistema. Il controller 3D Profile Unit è dotato di una valutazione integrata collegata alla connessione Industrial Ethernet, che consente pertanto il controllo dell’applicazione e l’uscita del valore misurato a un PLC. In alternativa, è possibile collegare il controller 3D Profile Unit anche tramite GigE Vision ai più comuni programmi di elaborazione immagini, fungendo così da fonte di dati grezzi.

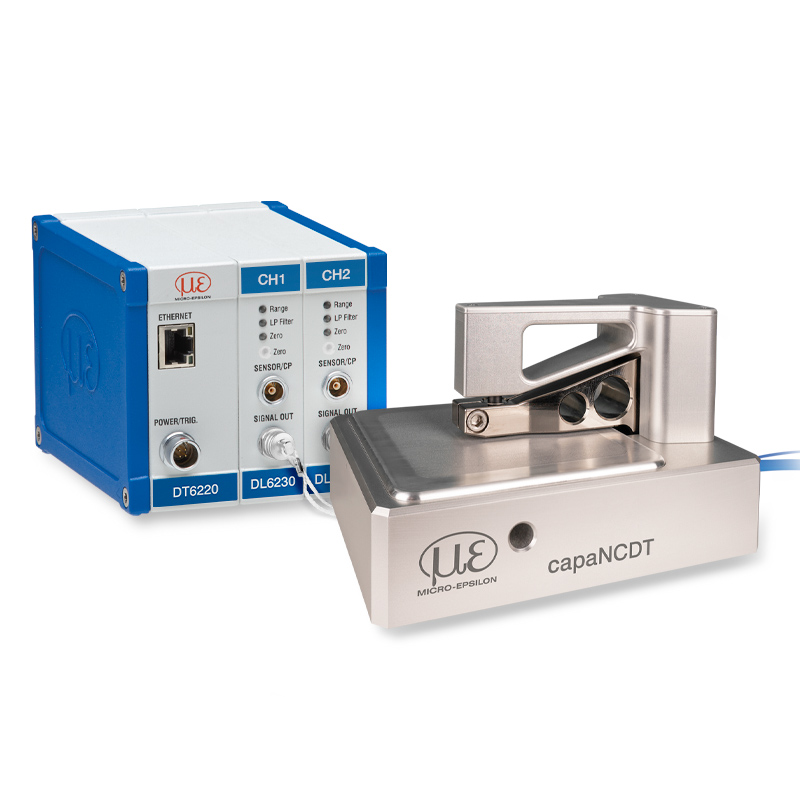

Il sistema di misurazione capacitivo TFG6220 misura con la massima precisione lo spessore di pellicole elettricamente conduttive, come quelle delle batterie. Un dispositivo di aspirazione aspira il target, lo leviga e garantisce così un supporto ottimale e privo di pieghe. In questo modo è possibile effettuare la misurazione con la massima precisione possibile. Il sistema viene utilizzato per i controlli di qualità sotto forma di campioni casuali offline. Il TFG6220 è preassemblato e pronto all’uso ed è disponibile per un rapido impiego.

Il nuovo interferometro a luce bianca IMS5600-DS è utilizzato per la misurazione della distanza con un'altissima precisione. Il controller dispone di una sintonizzazione speciale con analisi intelligente e consente misurazioni assolute con risoluzione sub-nanometrica. L’interferometro è utilizzato per le misurazioni che richiedono la massima precisione, ad esempio nell'elettronica e nella produzione dei semiconduttori.

L’unità di elaborazione doppia (DPU) è un modulo di interfaccia che consente di registrare e calcolare in modo sincrono i valori di due sensori o di effettuare la conversione digitale/analogica. Gli ingressi del modulo possono essere commutati via software (ingresso encoder o RS422). I programmi selezionabili consentono il calcolo automatico di spessore, diametro, passo o inclinazione, concentricità e ovalizzazione. L’uscita dati può essere digitale o analogica fino a 100 kHz. Sono disponibili anche ingressi segnale e uscite di commutazione.

Nell’interfaccia web di facile utilizzo possono essere selezionati i calcoli desiderati e possono essere effettuate molte altre impostazioni. La DPU è compatibile con il C-Box/2A.

Caratteristiche

  • 2x ingressi RS422 con 100 kHz ciascuno (sensore o encoder)
  • 2x ingressi di commutazione per trigger o master (HTL/TTL)
  • 2x uscite analogiche scalabili (corrente: 4-20 mA; tensione: 0-5 V, 0-10 V, ±5 V, ±10 V)
  • 2x uscite di commutazione digitali (HTL)
  • 1x Ethernet (TCP/UDP)
  • Interfaccia USB per l’uscita dei dati e la parametrizzazione
  • Rilevamento automatico del sensore
  • Uscita dati in parallelo su 3 interfacce di output
  • Funzioni statistiche
  • Linearizzazione a 2 punti
  • Media dei valori misurati a 2 stadi

Sensori compatibili

  • optoNCDT: ILD1420, ILD1900, ILD2300
  • optoCONTROL: ODC2520
  • confocalDT: IFD241x, IFC2411, IFC242x, IFC2465, IFC2466

optoCONTROL 2700 è un micrometro a LED compatto per la misurazione precisa di diametro, gioco, bordo e segmento. Il micrometro è caratterizzato da un’alta precisione con un campo di misura di 40 mm. Poiché il controller è integrato nel ricevitore, il lavoro di cablaggio e installazione è ridotto al minimo.

Due modelli con campi di misura di 10 e 40 mm lo rendono idoneo a numerosi campi di applicazione nei settori dell’automazione e del controllo qualità. Grazie alla correzione attiva dell’inclinazione, anche i target inclinati fino a 45° vengono rilevati con estrema precisione. La configurazione avviene comodamente tramite l’interfaccia web e consente di parametrizzare il segnale video, il filtro e le varie modalità di misurazione. In modalità di impostazione, è possibile utilizzare una sagoma per facilitare l’allineamento del target. L’ottimo rapporto qualità/prezzo completa il pacchetto di servizi.
