Sistema di sensori per la misurazione precisa dello spessore di nastri e lastre

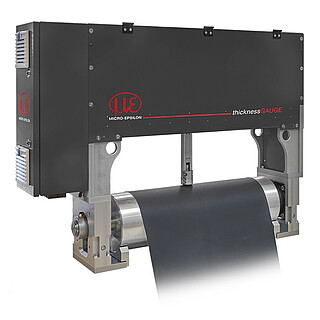

I sistemi di sensori thicknessGAUGE sono utilizzati per la misurazione precisa dello spessore di nastri e lastre fino a 50 mm. Vari modelli con vari tipi di sensori, campi di misura e larghezze di misura consentono la misurazione in linea dello spessore di diversi materiali e superfici con un rapporto qualità/prezzo ineguagliabile.

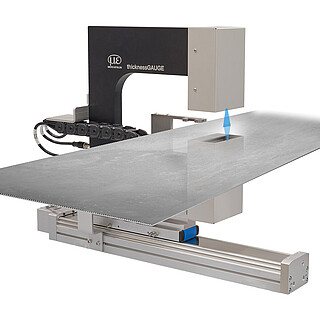

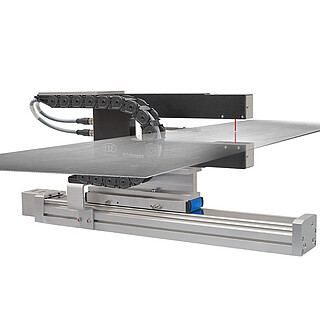

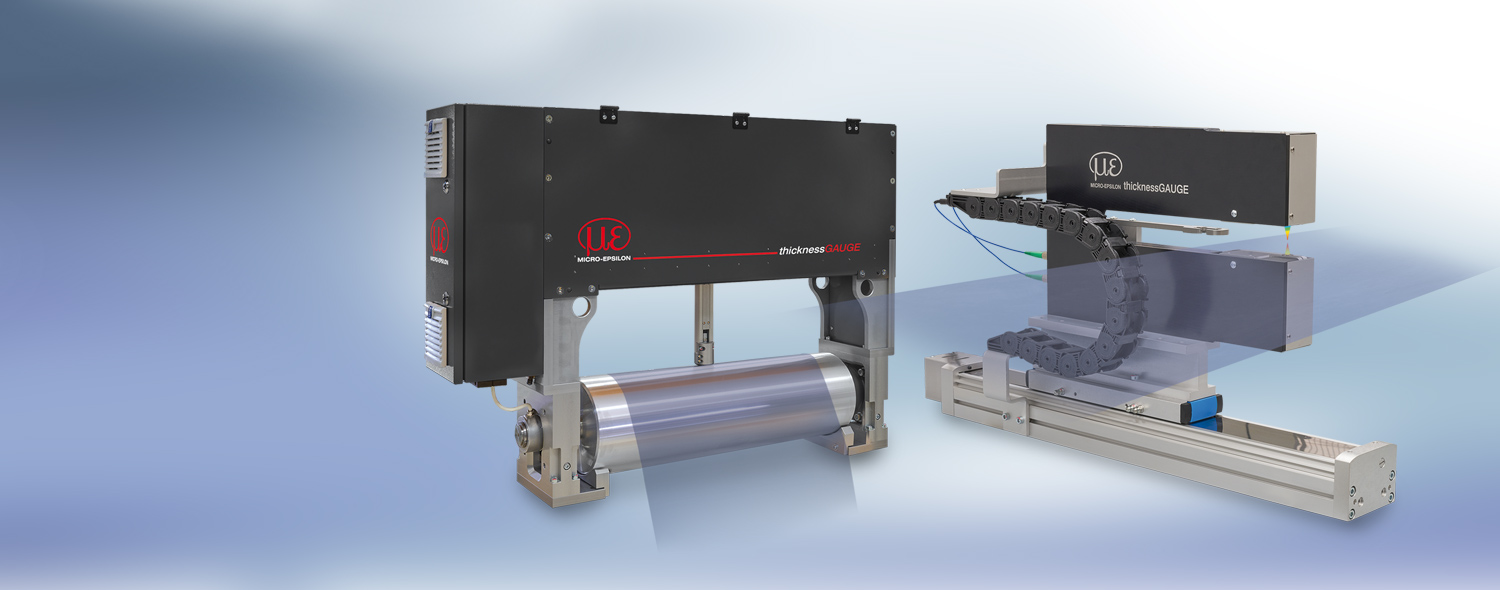

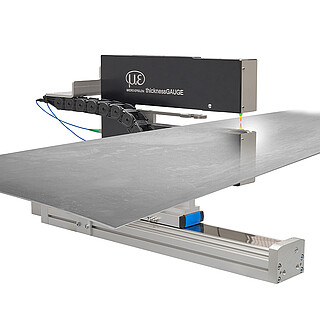

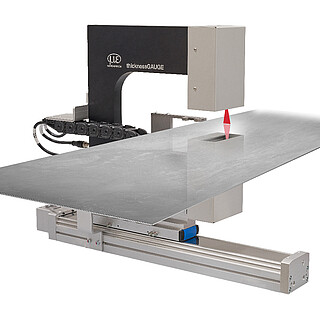

Il sistema finito e montato è costituito da uno stabile telaio a cui sono fissati due sensori ottici di distanza. Questi sensori rilevano lo spessore del target in base al principio della differenza. I sensori sono montati allineati gli uni agli altri. La calibratura dello spessore effettuata dal produttore consente una precisione elevata nella misurazione dello spessore.

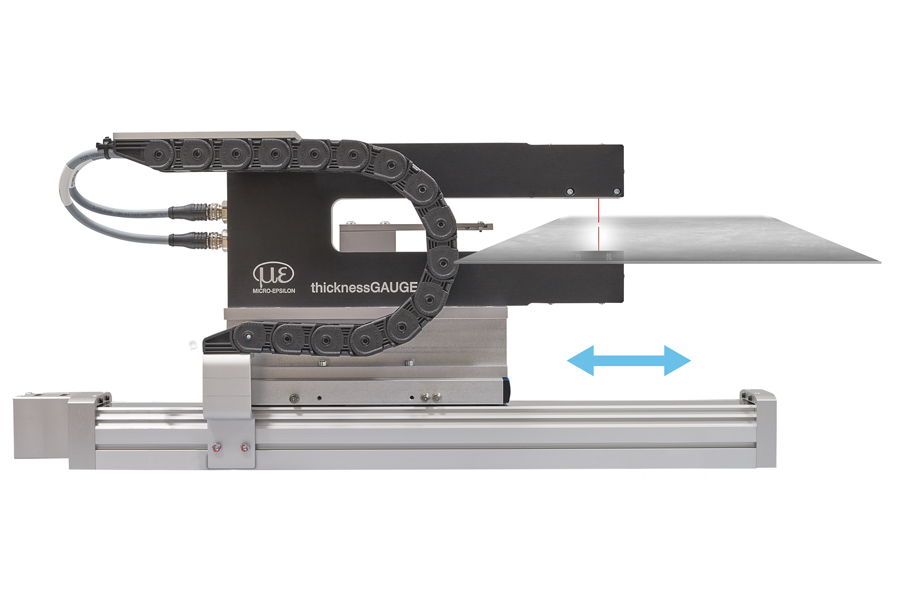

Per mezzo di un asse lineare, il sistema di sensori viene traslato dalla posizione di stazionamento alla posizione di misurazione. Nella posizione di stazionamento si trova il campione di riferimento per la calibratura completamente automatica.
Panoramica del modello
Caratteristiche
- Soluzione completa e compatta per la misurazione in linea precisa dello spessore
- Misurazione di tanti materiali e superfici grazie alle diverse tecnologie dei sensori
- Traslabile con asse lineare
- Calibratura totalmente automatica
- Alimentazione a 24 V per l’intero sistema
- Software integrato
- Rapporto qualità/prezzo ottimale
Misurazione dello spessore con una precisione elevata

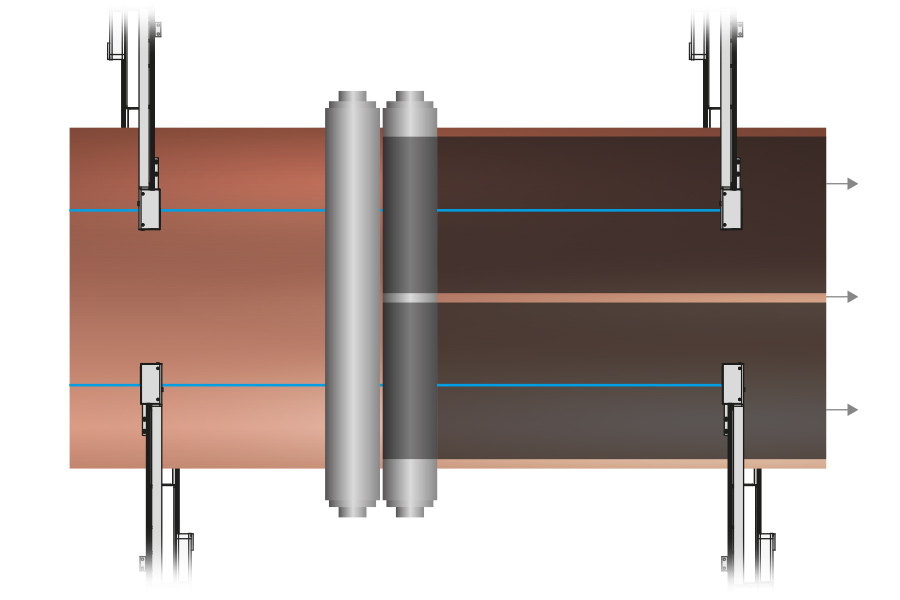

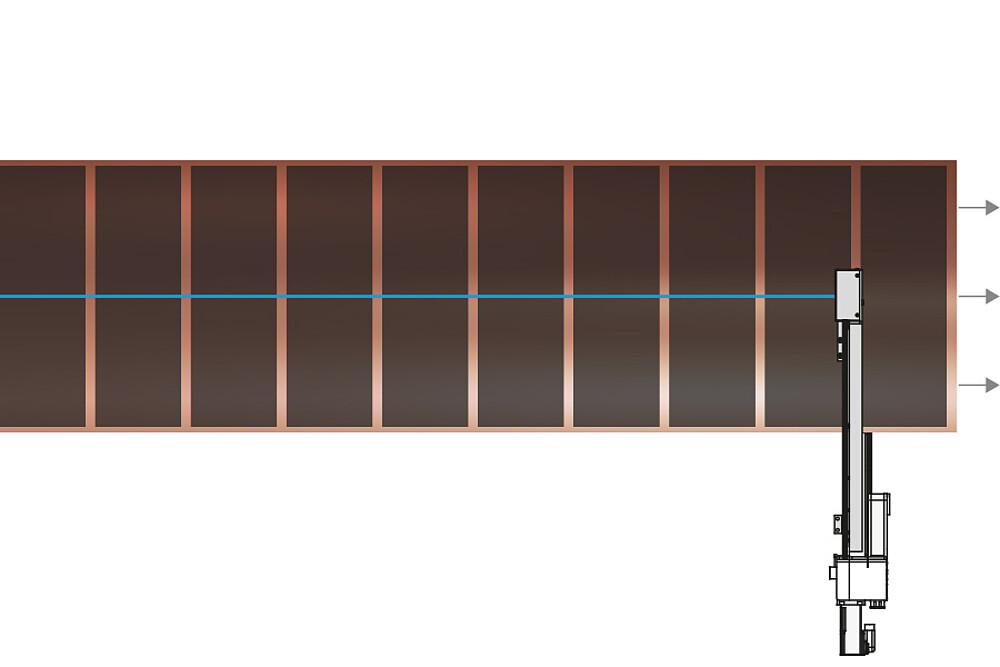

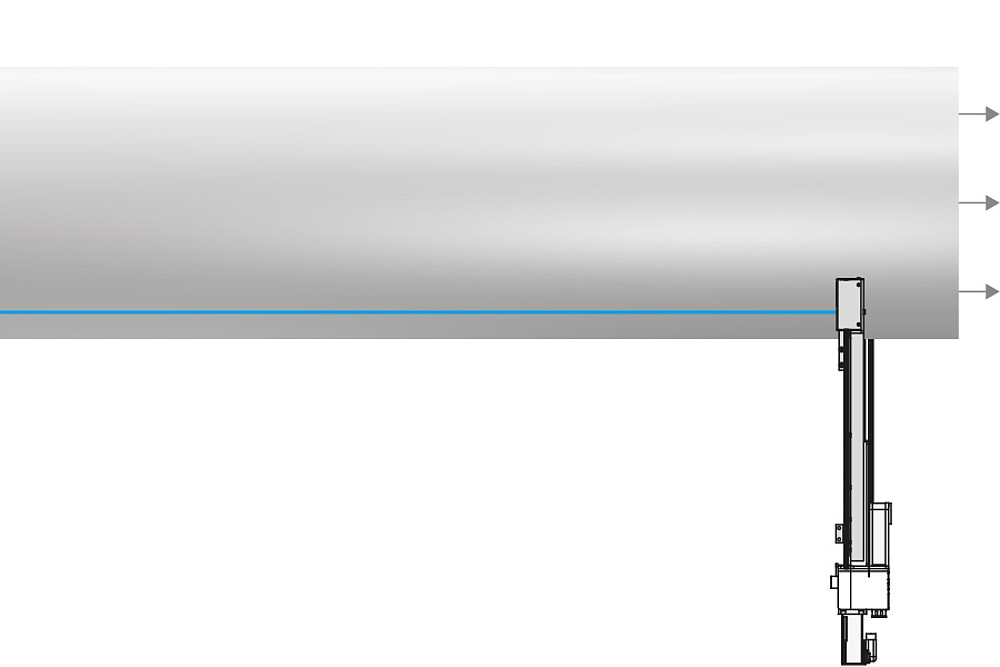

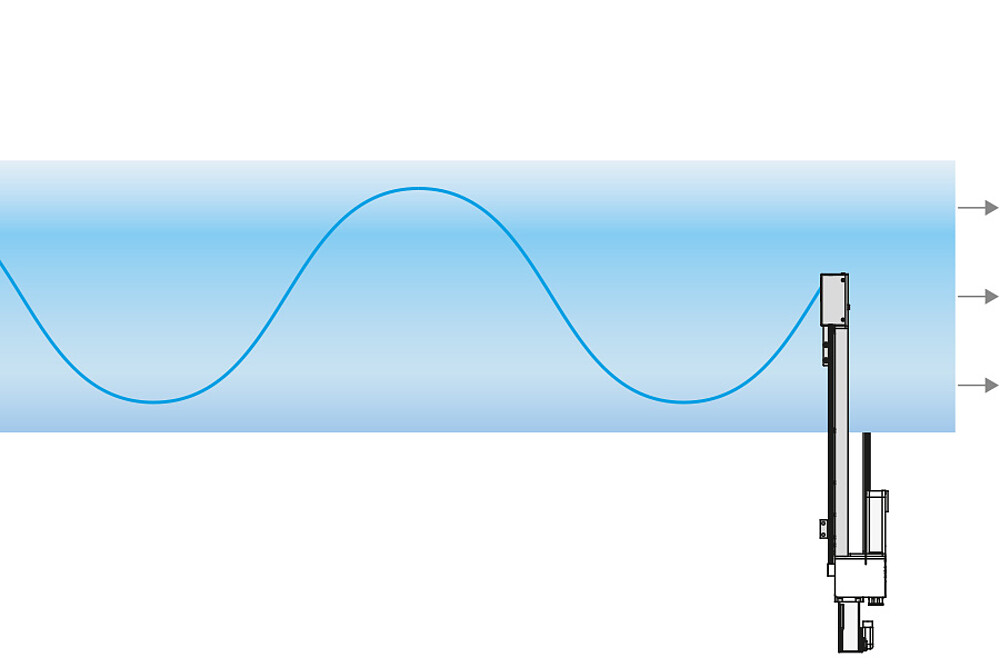

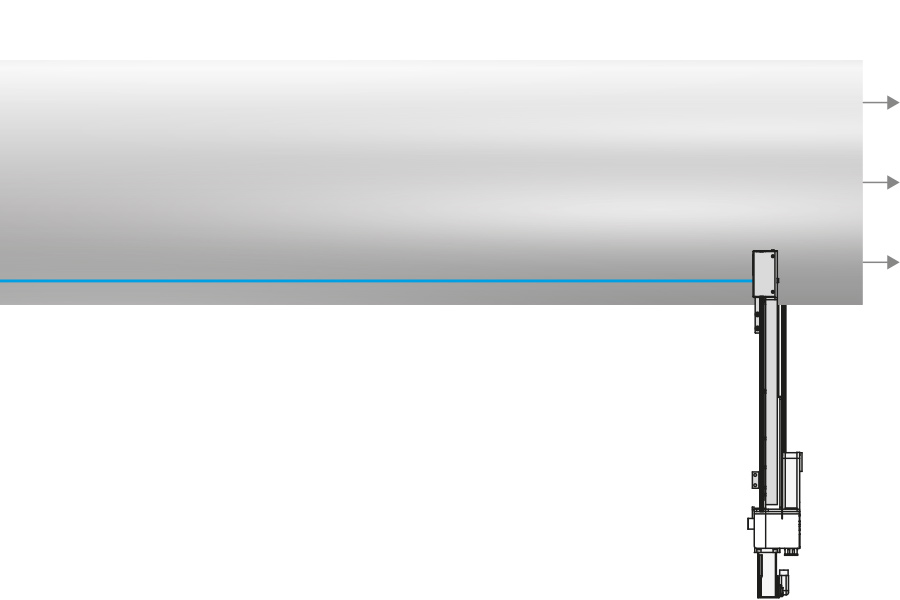

I sistemi di sensori thicknessGAUGE sono utilizzati in ambienti industriali per una misurazione precisa dello spessore di nastri e lastre. L’unità lineare con azionamento elettromeccanico permette una misurazione dello spessore mediante traslazione. In alternativa la misurazione avviene in tracce fisse, ad esempio per la misurazione della linea centrale (spessore centrale), o per la misurazione dello spessore sul bordo.
Misure precise del profilo e 3D in linea

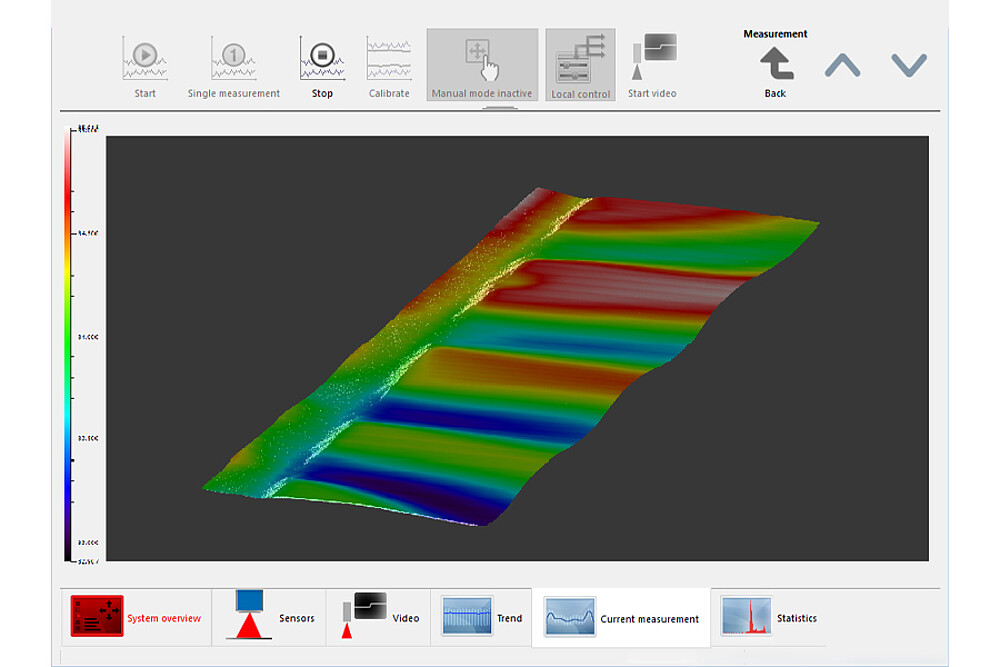

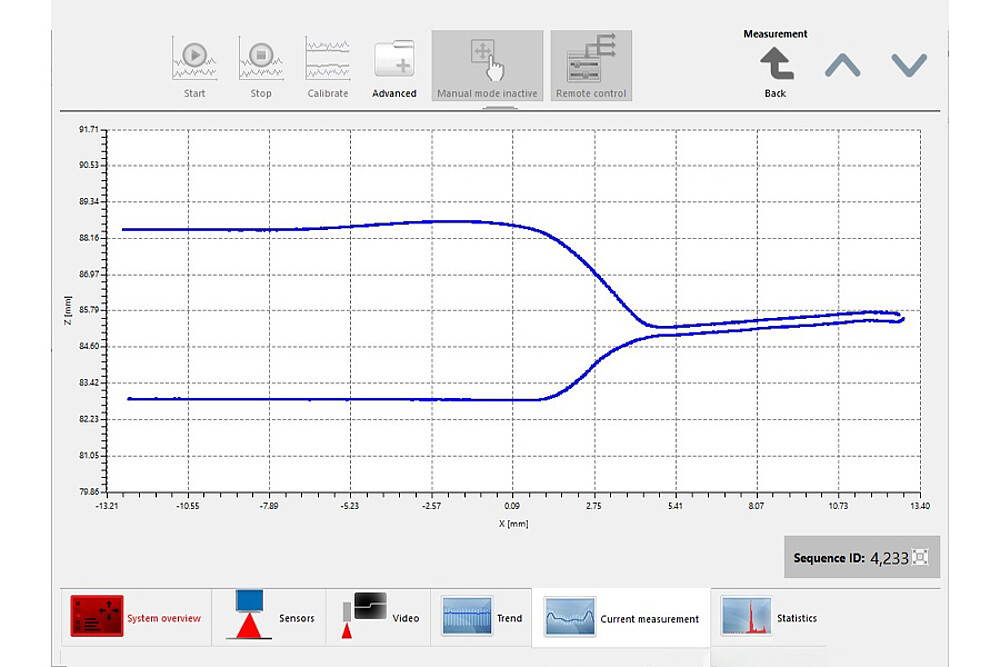

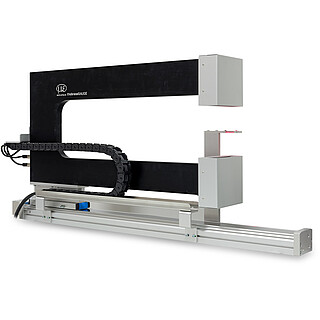

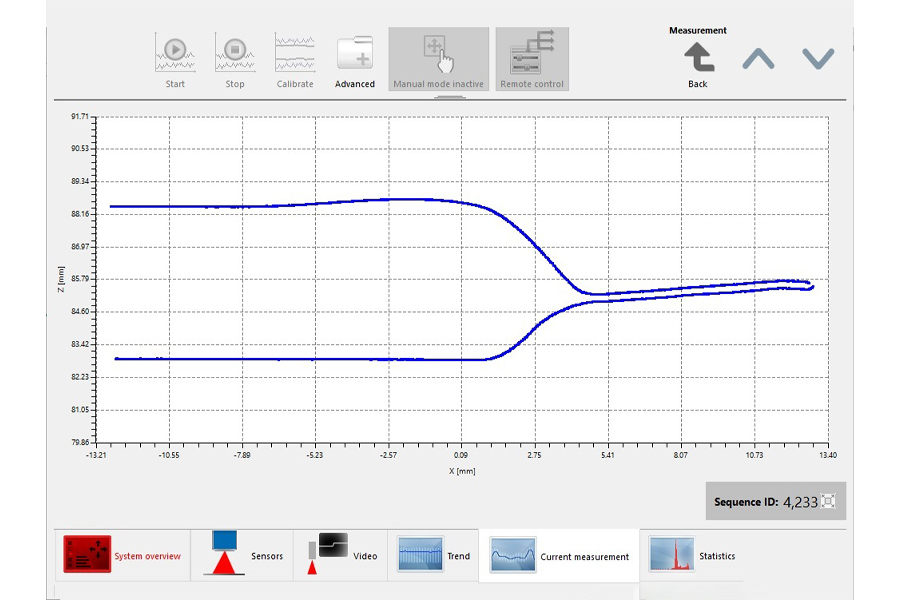

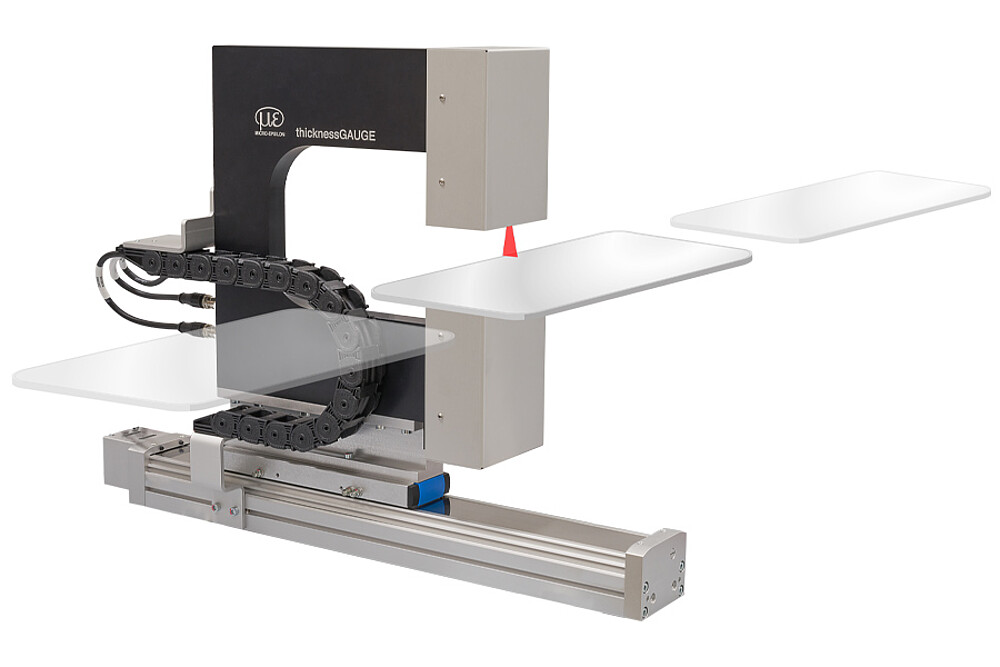

I sistemi thicknessGAUGE 3D sono utilizzati per la misurazione precisa in linea di forme geometriche come la curvatura del film, il bordo delle applicazioni di rivestimento o i cordoni di saldatura sulle celle delle buste. I sistemi di sensori sono dotati di due scanner laser. Questi rilevano i dati del profilo lungo un movimento lineare, li uniscono in un profilo complessivo e consentono quindi una valutazione 2D o 3D. Variabili come l'altezza del gradino, la curvatura o il raggio possono essere programmate liberamente, consentendo di risolvere compiti di misura complessi direttamente nel processo in linea.
Calibratura automatica e compensazione attiva della temperatura

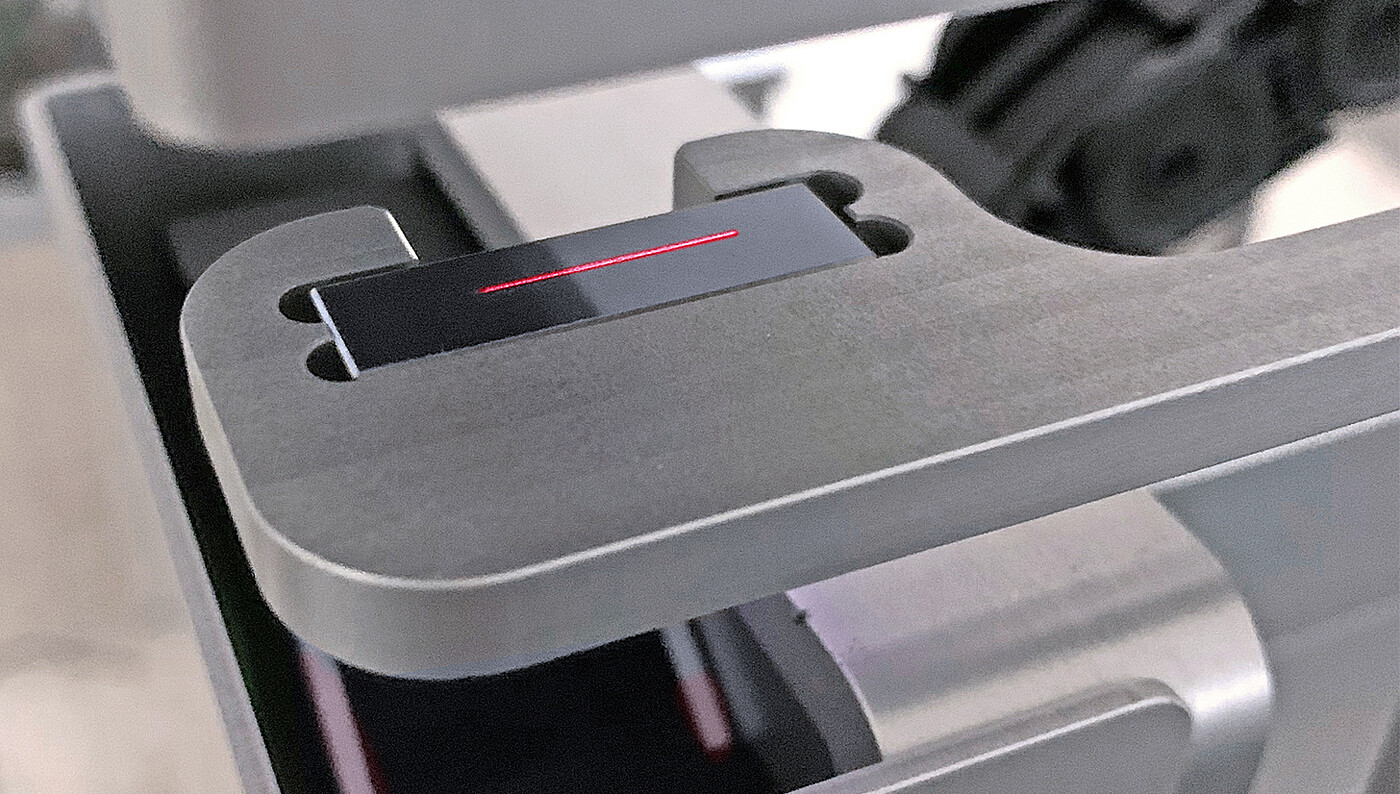

I sistemi thicknessGAUGE sono dotati di una calibratura in situ, ad esempio per compensare gli effetti delle variazioni di temperatura. I cicli di calibratura sono regolabili individualmente. Oltre alla compensazione della temperatura, la calibratura in situ permette anche di attestare ciclicamente e in ogni momento il corretto funzionamento del sistema.

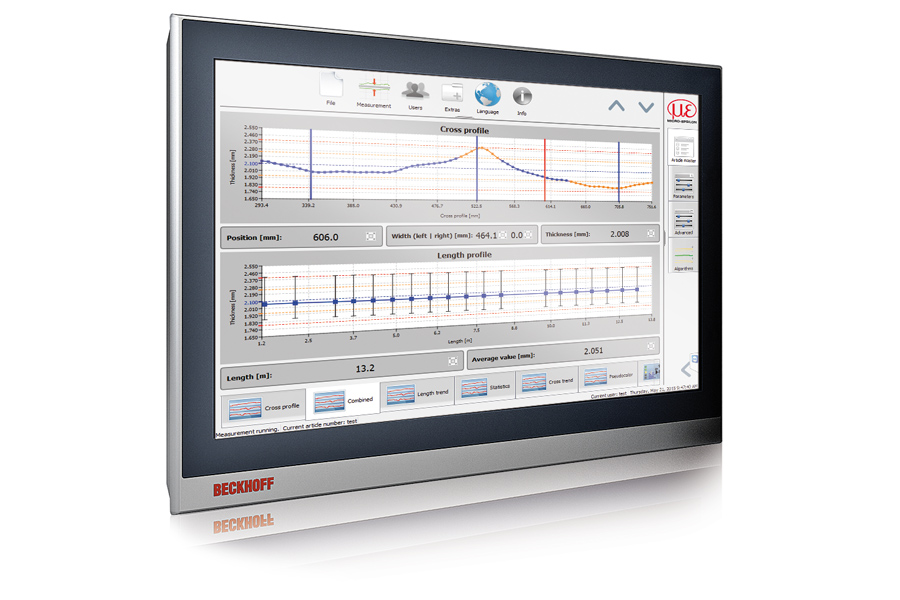

Software di analisi e controllo performante
- Interfaccia utente multi-touch
- Database di articoli
- Archivio di produzione
- Analisi statistiche
- Monitoraggio dei valori limite con ritorno nella produzione (interfacce bus di campo opzionali)
- Attestazione dell’idoneità dei mezzi di controllo

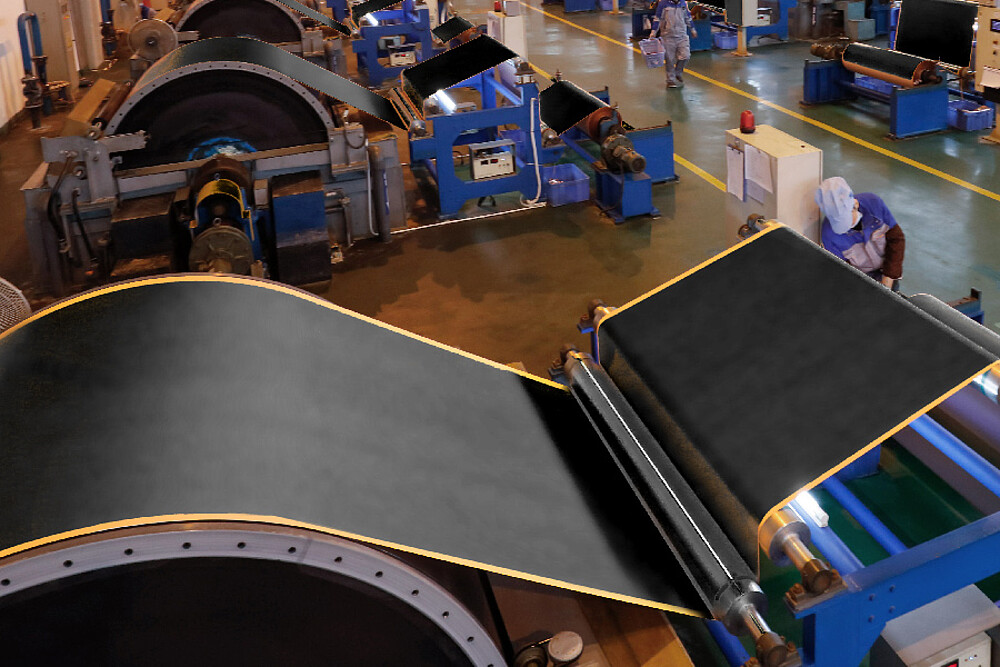

Controllo qualità al 100% durante la produzione

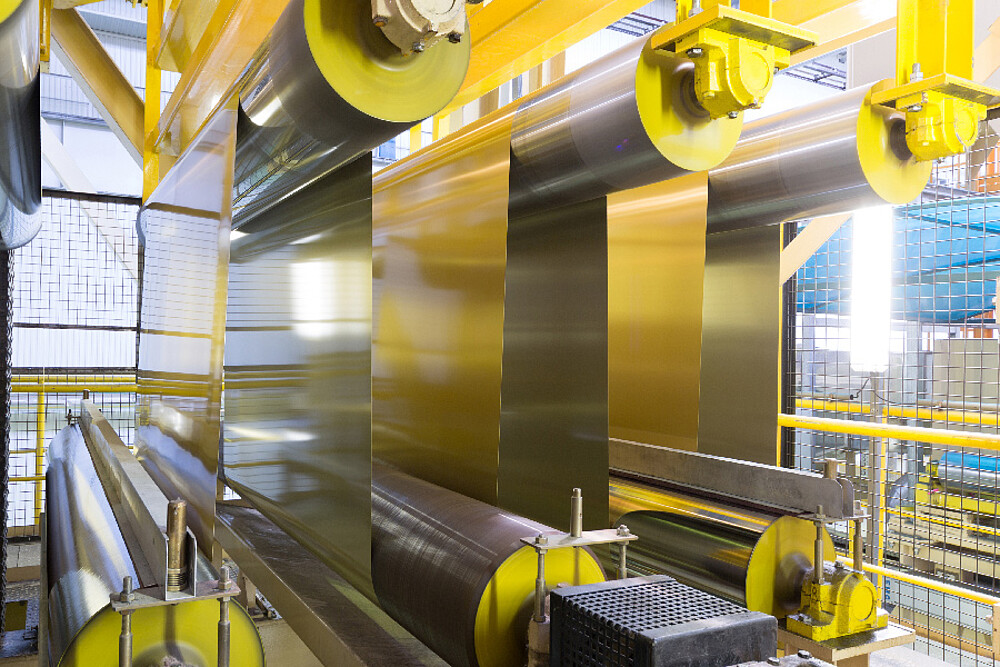

I sistemi di sensori thicknessGAUGE sono utilizzati nei processi di produzione di nastri e lastre per una misurazione continua dello spessore. Grazie alla precisione elevata e ai sensori disponibili, questi sistemi sono utilizzati in numerosi settori.
