thicknessGAUGE

Sistema di sensori per la misurazione precisa dello spessore di nastri e lastre

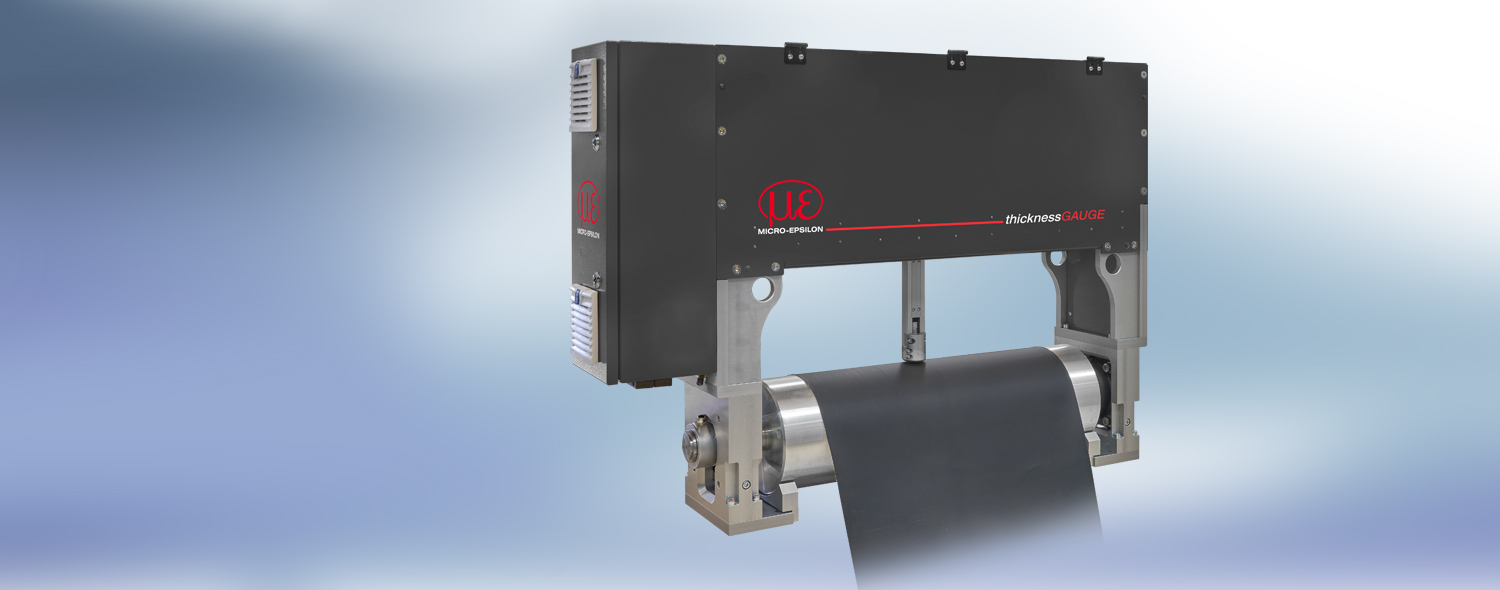

thicknessGAUGE O.EC

Il thicknessGAUGE O.EC è un sistema di misurazione in linea compatto dal design stabile con un telaio a O, un rullo in alluminio e un armadio di comando integrato. Il sistema è utilizzato per la misurazione precisa dello spessore di nastri in materiale plastico e rivestimenti fino a uno spessore del materiale di 3 mm e per larghezze dei nastri fino a max. 1250 mm. Per ottenere un profilo trasversale dello spessore del materiale, il sensore viene traslato sulla pellicola. Se il sensore viene mantenuto fermo in una posizione qualsiasi, viene generato un profilo longitudinale dello spessore.

L’integrazione avviene in linee di produzione complete, ad esempio nella produzione di materie plastiche e pellicole per batterie. I sistemi possono essere sia integrati in nuovi impianti, sia aggiunti direttamente in impianti preesistenti.

logo

Caratteristiche

  1. Sensori utilizzati: combiSENSOR
  2. Larghezza di misura: 500 / 750 / 1000 / 1250 mm
  3. Precisione: ± 0,3 µm
  4. Velocità di misura: 3,9 kHz
  5. Misurazione con traslazione o traccia fissa
  6. Alimentazione a 24 V per l’intero sistema
  7. Massima precisione a un prezzo interessante
  8. Idoneo per OEM
[]
Contatto
MICRO-EPSILON Ufficio Italia
Modulo di contatto
Luchsinger S.R.L.
Modulo di contatto
La vostra richiesta di: {product}
Please enter the result of the calculation below. This will avoid spam.
captcha
* Informazioni obbligatorie
We treat your data confidentially. Please read our data privacy statement.

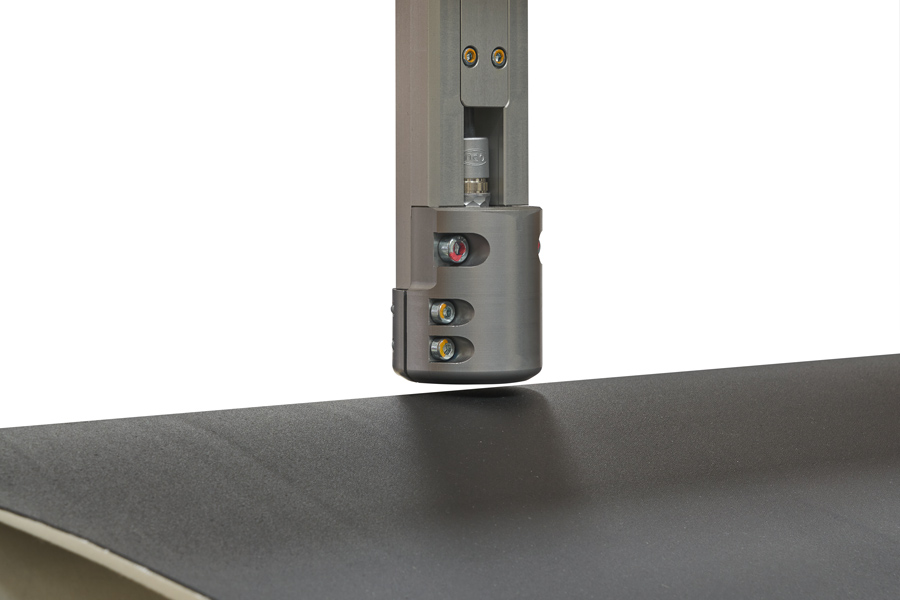

Il thicknessGAUGE O.EC sfrutta un combiSENSOR per la misurazione dello spessore, che consente una precisione sub-micrometrica e allo stesso tempo una stabilità elevata del segnale. Il combiSENSOR abbina un sensore capacitivo e un sensore induttivo basato su correnti parassite. Entrambi i sensori misurano dallo stesso lato in direzione del rullo di alluminio. Il sensore capacitivo utilizza la costante dielettrica del materiale non conduttivo per determinare la distanza rispetto al lato superiore del target, mentre il sensore a correnti parassite integrato rileva la distanza rispetto al rullo di alluminio. La differenza tra i due segnali indica lo spessore del materiale.
