Interferometri a luce bianca per la misurazione stabile dello spessore con accuratezza submicrometrica

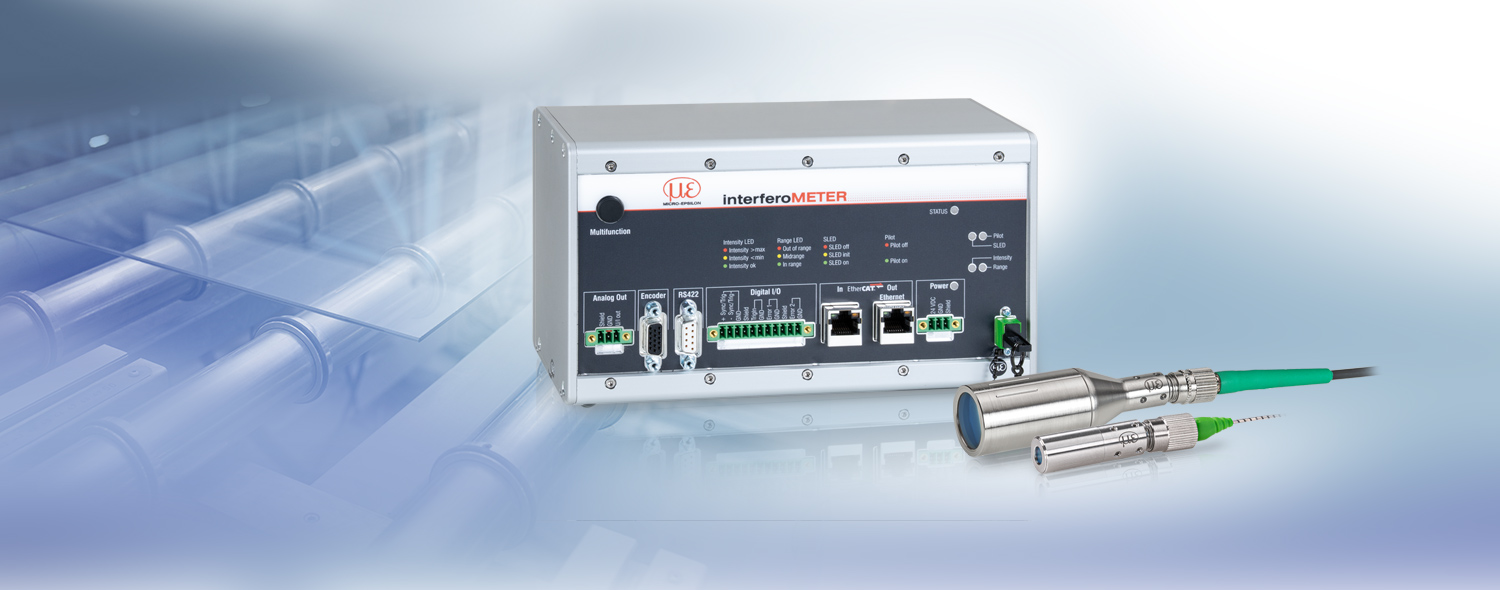

Il nuovo interferometro a luce bianca IMS5400-TH apre nuove prospettive nella misurazione dello spessore in ambito industriale. Il controller dispone di una funzione di analisi intelligente e può misurare lo spessore di oggetti trasparenti con la massima precisione.
Caratteristiche
- Misurazione dello spessore con precisione nanometrica e misurazione multistrato anche in caso di variazione della distanza e target vibranti
- Misurazione stabile da grande distanza anche di target con rivestimento anti-riflettente
- Sensori ottimizzati per l’industria con robusto corpo metallico e cavi flessibili
- Velocità di misura fino a 6 kHz per misurazioni rapide
- Facile configurazione tramite interfaccia web
Misurazione stabile dello spessore con distanze di misura oscillanti
L’ interferometro a luce bianca IMS5400-TH è utilizzato per misurazioni ad alta precisione dello spessore da distanze relativamente grandi. Un vantaggio determinante consiste nella misurazione indipendente dalla distanza, con cui si ottiene un valore dello spessore con precisione nanometrica anche con target in movimento. L’ ampio intervallo di misura dello spessore consente la misurazione di strati sottili, vetro piano e film. Dato che l'interferometro funziona con uno SLED nel campo vicino all’infrarosso, è anche possibile misurare lo spessore dei vetri antiriflesso.
Misurazione dello spessore multistrato
La variante del controller Multipeak permette di analizzare contemporaneamente numerosi picchi di segnale, per eseguire la misurazione dello spessore multistrato di oggetti trasparenti o vetri compositi. Il controller restituisce i valori di spessore con la massima stabilità, indipendentemente dalla loro posizione.
Ideale per gli ambienti industriali
Sensori robusti e un controller dal corpo metallico danno vita a un sistema predestinato all’integrazione nelle linee di produzione. Il controller può essere installato nell'armadio elettrico tramite le apposite guide DIN e grazie alla compensazione attiva della temperatura e al raffreddamento passivo fornisce risultati di misurazione molto stabili. I sensori compatti occupano pochissimo spazio e dispongono di cavi in fibra ottica ultra flessibili. I cavi di lunghezza fino a 10 m consentono una separazione fisica di sensore e controller. Il sensore, grazie al laser pilota integrato, si allinea in modo semplice e rapido. L' avvio e l’ impostazione si effettuano comodamente tramite interfaccia web e non richiedono l’ installazione di software.
Numerosi modelli per misurazioni impegnative
| Modello | Campo di misura / Inizio intervallo di misurazione |
Linearità |
Numero di strati misurabili |
Campi di impiego |
|---|---|---|---|---|
| IMS5400-TH45 | 0,035 … 1,5 mm (per BK7, n=1,5) / ca. 41,5 mm con un’area di lavoro di ca. 7 mm |
±100 nm | 1 strato | Misurazione industriale in linea dello spessore, ad es. nella produzione di vetro piatto monolastra |
| IMS5400-TH45/VAC | Misurazioni dello spessore in linea nelle camere sterili e nel vuoto, ad esempio nella produzione di display per la misurazione del gap nel vuoto | |||
| IMS5400MP-TH45 | ±100 nm | Fino a 5 strati | Misurazione industriale in linea su più strati, ad esempio nella produzione del vetro multistrato | |
| IMS5400MP-TH45/VAC | Misurazioni in linea su più strati in camere sterili, ad esempio nella produzione di display per la misurazione di più strati nel vuoto | |||
| IMS5400-TH70 | 0,035 … 1,5 mm (bei BK7, n=1,5) / ca. 68 mm con un’area di lavoro di ca. 4,2 mm |
±200 nm | 1 strato | Misurazione industriale in linea dello spessore, ad esempio nella produzione di pellicole monostrato |
| IMS5400MP-TH70 | ±200 nm | Fino a 5 strati | Misurazione industriale in linea multistrato, ad esempio nella produzione di fogli multistrato |
Interface and signal processing units
Moderne interfacce per l’integrazione in macchine e impianti
Il controller dispone di interfacce integrate come Ethernet, EtherCAT e RS422 e di attacchi per encoder, uscite analogiche, ingressi di sincronizzazione e I/O digitali supplementari. Utilizzando i moduli di interfaccia Micro-Epsilon sono disponibili PROFINET ed EthernetIP.Pertanto l’interferometro può essere integrato in tutti i sistemi di controllo e programmi di produzione.
