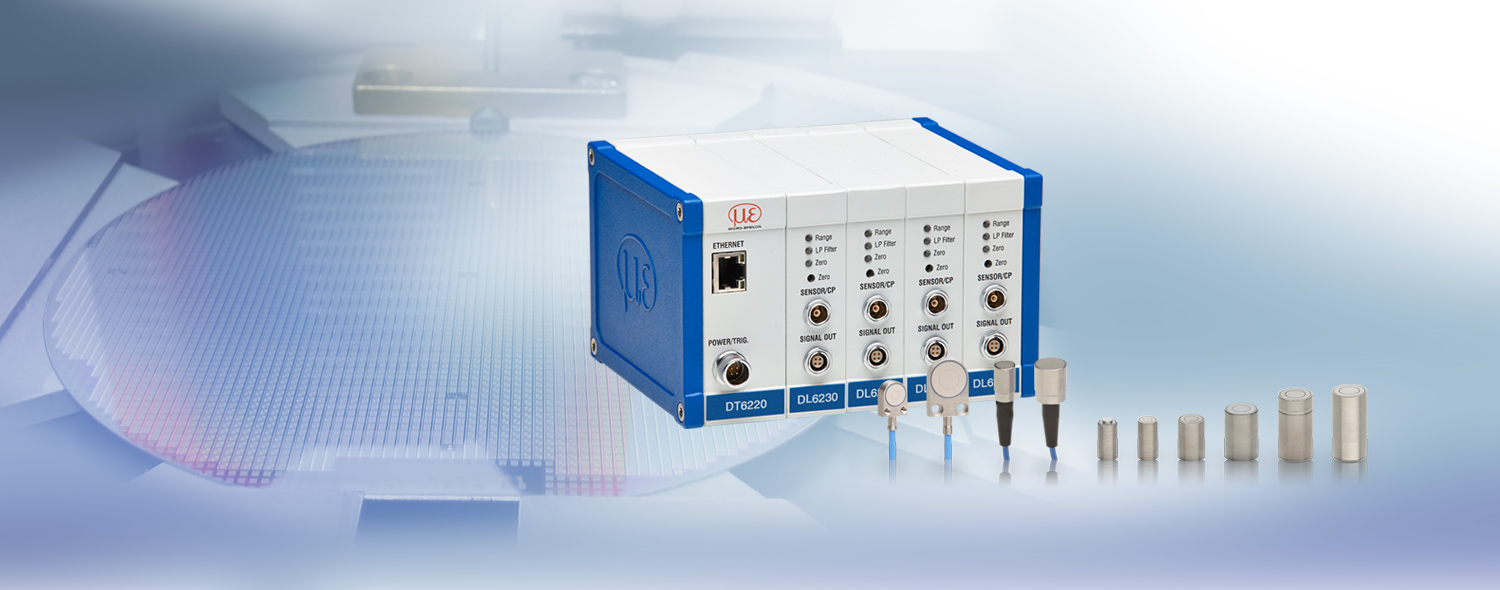

capaNCDT 6200

Sistema modulare multicanale - fino a 4 canali

Sistema multicanale modulare per la massima precisione

Il capaNCDT 6200 è il primo sistema multicanale totalmente modulare. Il controller può essere facilmente ampliato a quattro canali sincronizzati e può pertanto adattarsi ad ogni applicazione. Con il controller capaNCDT 6200 si possono utilizzare tutti i sensori di spostamento capacitivi della Micro-Epsilon. L’interfaccia Ethernet integrata consente l’impostazione dei parametri e la misurazione tramite interfaccia web. Per le misurazioni ad alta risoluzione è disponibile il demodulatore DL6230. Per misurazioni rapide fino a 20 kHz si utilizza il capaNCDT 6222.

Contatto
logo

Caratteristiche

  1. Campi di misura (mm): 0,05 | 0,2 | 0,5 | 0,8 | 1 | 2 | 3 | 5 | 10
  2. Risoluzione max. 0,2 nm (con DL6230)
  3. Linearità max. 0,01 µm
  4. Risposta in frequenza fino a 20 kHz (-3dB)
  5. Velocità di trasmissione (uscita digitale) 3,9 kHz
  6. Possibilità di espansione modulabile a 4 canali
  7. Uscita analogica (tensione / corrente)
  8. Interfaccia Ethernet/EtherCAT
  9. Facile configurazione tramite interfaccia web
[]
Contatto
MICRO-EPSILON Ufficio Italia
(+39) 0376 387100
Modulo di contatto
Luchsinger S.R.L.
+39 035 46 26 78
Modulo di contatto
La vostra richiesta di: {product}
Please enter the result of the calculation below. This will avoid spam.
captcha
* Informazioni obbligatorie
We treat your data confidentially. Please read our data privacy statement.

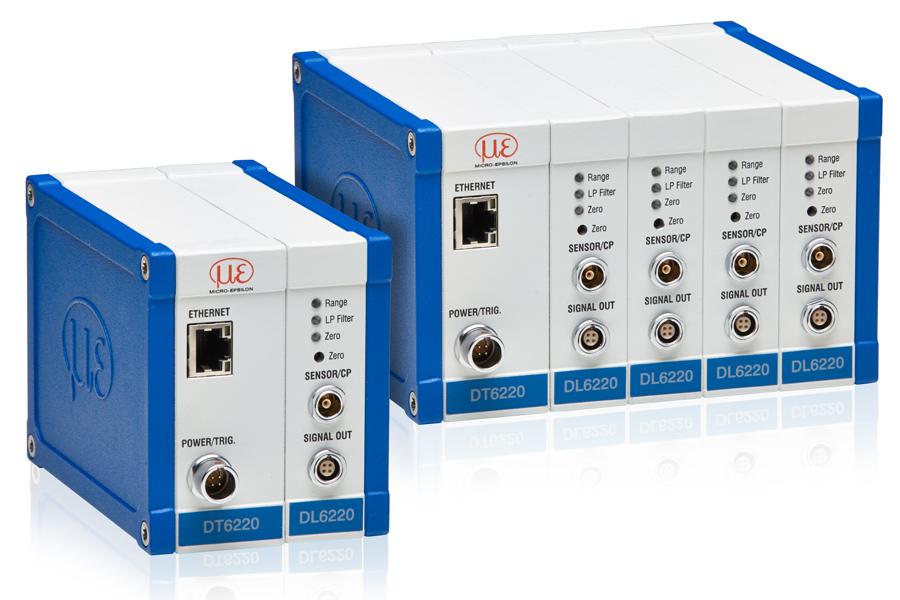

capaNCDT 6200 measuring system extended to 4 channels

Il sistema di misurazione è costituito da un controller e dal rispettivo demodulatore per il sensore. Grazie alla struttura modulare si possono combinare facilmente fino a 4 canali. A tale scopo viene inserito un demodulatore supplementare. In questo modo, il capaNCDT 6200 può essere rapidamente ampliato fino a 4 canali. Il controller compatto può essere utilizzato come dispositivo da banco, oppure montato su guide DIN o a parete per mezzo di adattatori. Il capaNCDT 6200 è compatibile con tutti i modelli di sensori della Micro-Epsilon.

Facile da usare tramite interfaccia web

L’intera configurazione del controller e dei sensori si effettua senza software supplementare, tramite una semplice interfaccia web. L’interfaccia web con cui si eseguono tutte le impostazioni si richiama tramite una connessione Ethernet. In tal modo possono essere applicati facilmente filtri, collegamenti aritmetici e altri parametri.

Laptop with web interface

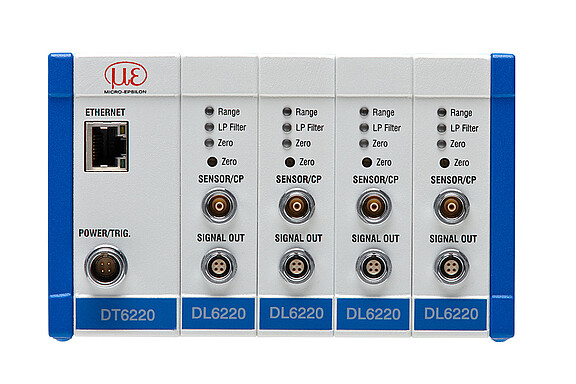

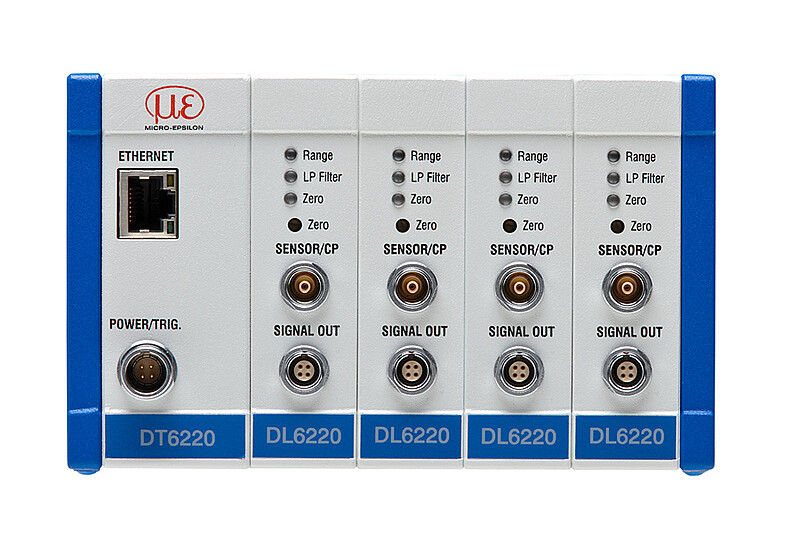

Controller DT6220 with demodulator DL6220

Il demodulatore capacitivo DL6220 è utilizzato per tante misurazioni capacitive ed offre un’alta risoluzione e un'elevata stabilità del segnale. Oltre alle uscite analogiche, a seconda della versione il controller dispone di un’interfaccia digitale Ethernet o Ethernet ed EtherCAT. Il demodulatore DL6220 è compatibile con tutti i sensori e i cavi della serie capaNCDT.

Caratteristiche

  1. Risoluzione dinamica 0,02 % FS (5 kHz)

  2. Risposta in frequenza fino a 5kHz (-3dB)

  3. Uscita analogica 0...10 V (a prova di cortocircuito), 4...20 mA

  4. Interfaccia digitale Ethernet (con controller DT6220); Ethernet ed EtherCAT con controller DT6230

  5. Adattamento speciale: lunghezza del cavo fino a 3 volte superiore allo standard

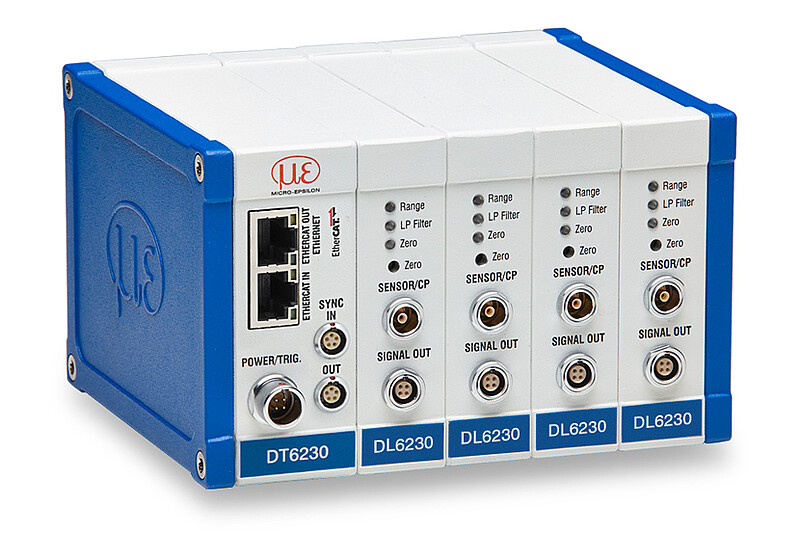

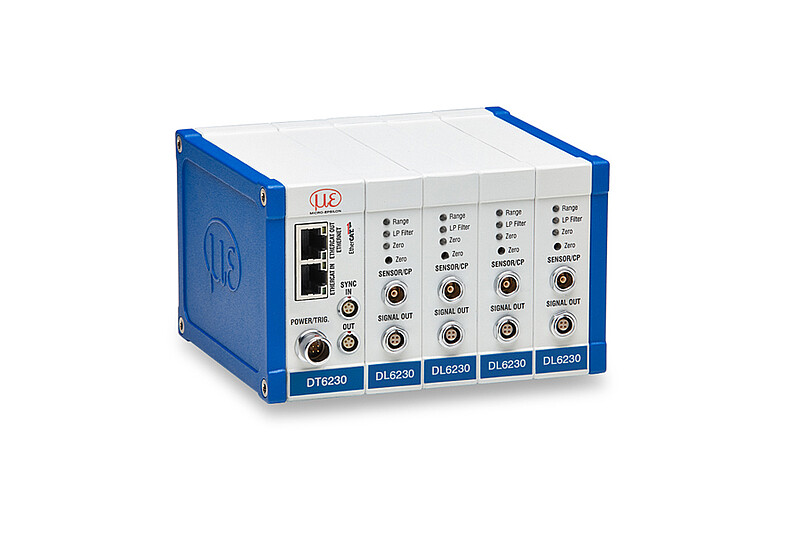

Controller DT6220 with demodulator DL6230

Il demodulatore capacitivo DL6230 è utilizzato per misurazioni capacitive ad alta risoluzione e può essere impiegato per il funzionamento sincrono. Oltre alle uscite analogiche, a seconda della versione il controller dispone di un’interfaccia digitale Ethernet o Ethernet ed EtherCAT. Il demodulatore DL6230 è compatibile con tutti i sensori e i cavi della serie capaNCDT.

Caratteristiche

  1. Risoluzione dinamica 0,005 % FS (5 kHz)

  2. Risposta in frequenza fino a 5kHz (-3dB)

  3. Uscita analogica 0...10 V (a prova di cortocircuito), 4...20 mA

  4. Interfaccia digitale Ethernet (con controller DT6220); Ethernet ed EtherCAT con controller DT6230

  5. Adattamento speciale: lunghezza del cavo fino a 3 volte superiore allo standard

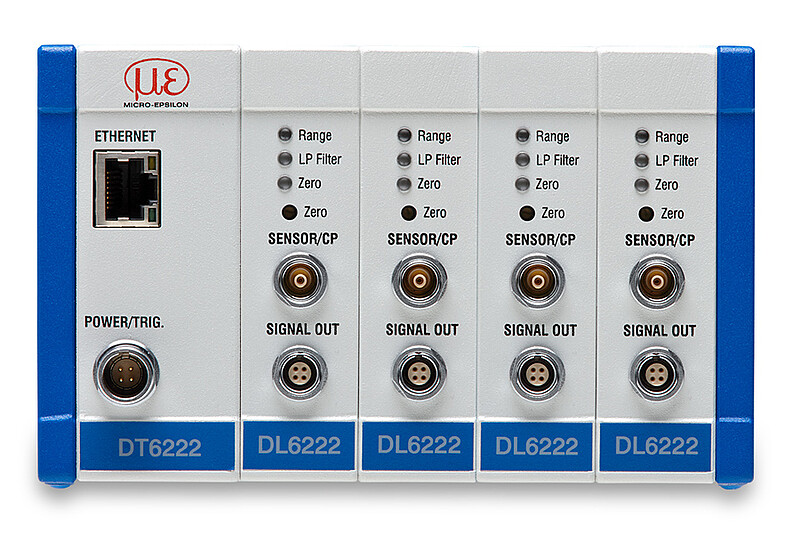

controller capaNCDT 6222

Il controller capacitivo DT6222 è utilizzato per le misurazioni dinamiche. Con una risposta in frequenza fino a 20kHz (-3dB) è possibile monitorare efficacemente processi rapidi. Oltre alle uscite analogiche è disponibile un’interfaccia digitale Ethernet. Il controller DT6222 è compatibile con tutti i sensori e i cavi della serie capaNCDT.

Caratteristiche

  1. Risposta in frequenza fino a 20kHz (-3dB)

  2. Uscita analogica 0...10 V (a prova di cortocircuito), 4...20 mA

  3. Interfaccia digitale Ethernet

  4. Adattamento speciale: lunghezza del cavo fino a 2 volte superiore allo standard (con demodulatore DL6222/ECL2)

Mounting frame for double-sided thickness measurement

La staffa di montaggio è stata progettata per la misurazione dello spessore su due lati con sensori capacitivi e supporta l’allineamento tra loro dei punti di misura. La staffa permette di posizionare i sensori esattamente su un asse, consentendo di avere punti di misura congruenti. Ciò evita misure sfalsate e permette di ottenere un risultato affidabile con la massima precisione possibile. Le staffe di montaggio possono alloggiare un massimo di 6 sensori. Due sensori costituiscono un punto di misura.

Caratteristiche

  1. Misurazione dello spessore su più tracce fino a 3 punti contemporaneamente

  2. Misurazione precisa a temperature fino a 100 °C grazie all’elevata stabilità in temperatura

  3. Compatibile con il vuoto

  4. Design estremamente compatto

  5. Facilità di integrazione e retrofitting in sistemi esistenti

  6. Compatibile con i modelli di sensori capaNCDT

  7. Il design calibrabile consente una precisione elevata nella misurazione dello spessore
