Monitoraggio della sincronizzazione tramite sensori di spostamento a filo in piattaforme telescopiche

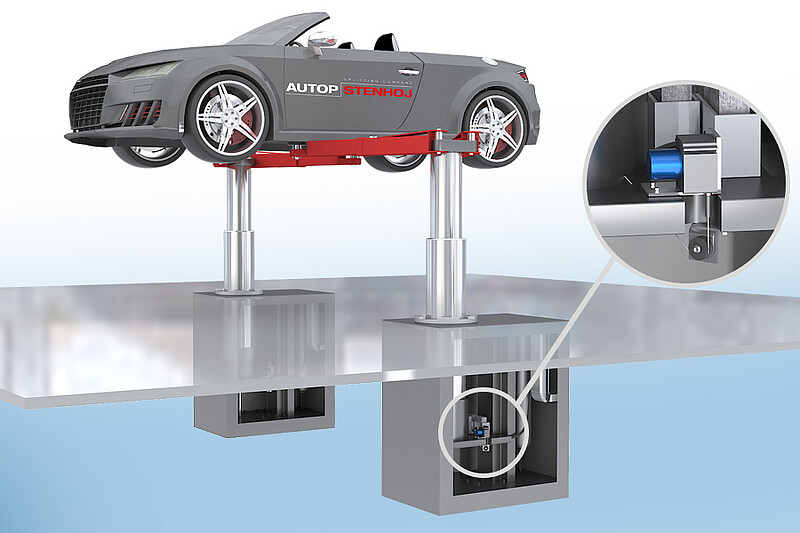

Per il monitoraggio elettronico della sincronizzazione viene utilizzato un sensore di spostamento a filo. Tali sensori sono facili da integrare, molto compatti e offrono un'alta precisione oltre al grande campo di misura. Il sensore è montato in maniera protetta sul tubo più basso del cilindro telescopico con l'apertura rivolta verso il basso per la misurazione dello spostamento. Questo evita che sporco o liquidi entrino nel sensore. Il filo d'acciaio con prolunga viene guidato dal sensore attraverso pulegge di rinvio nel tubo del cilindro.

Qui sono stati installati il sensore di spostamento a filo tipo WDS-1500-P60-CR-P-M4 con una robusta custodia in alluminio e una prolunga del filo tipo WE-1500-M4 con attacco M4 e 1500 mm di lunghezza del filo. Per le stesse o per simili applicazioni, la Micro-Epsilon offre un'ampia gamma di altri sensori di spostamento a filo idonei, oltre al sensore qui utilizzato, come quelli della serie MK77/MK60 con una robusta custodia in plastica.
