Sistemi di sensori per il test di funzionamento, colore e intensità dei LED
dei LED

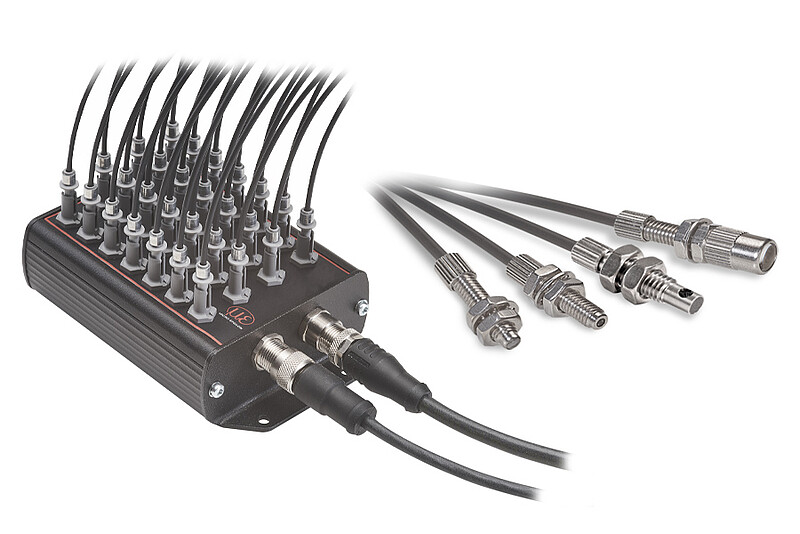

Il colorCONTROL MFA è utilizzato per il controllo flessibile del colore e dell’intensità di LED, display e oggetti colorati. I suoi vantaggi specifici sono il posizionamento flessibile dei sensori rispetto agli oggetti e una riproducibilità, una velocità e un dinamismo elevati. Con il colorCONTROL MFA è possibile monitorare contemporaneamente fino a 28 campioni.
Click on the table for further information and downloads.
Show overview
Scelta del modello del controller
| Repeatability | Canali di misura | |
|---|---|---|
| colorCONTROL MFA-7 | xy < ± 0.000025 | 7 |
| colorCONTROL MFA-14 | xy < ± 0.000025 | 14 |
| colorCONTROL MFA-21 | xy < ± 0.000025 | 21 |
| colorCONTROL MFA-28 | xy < ± 0.000025 | 28 |

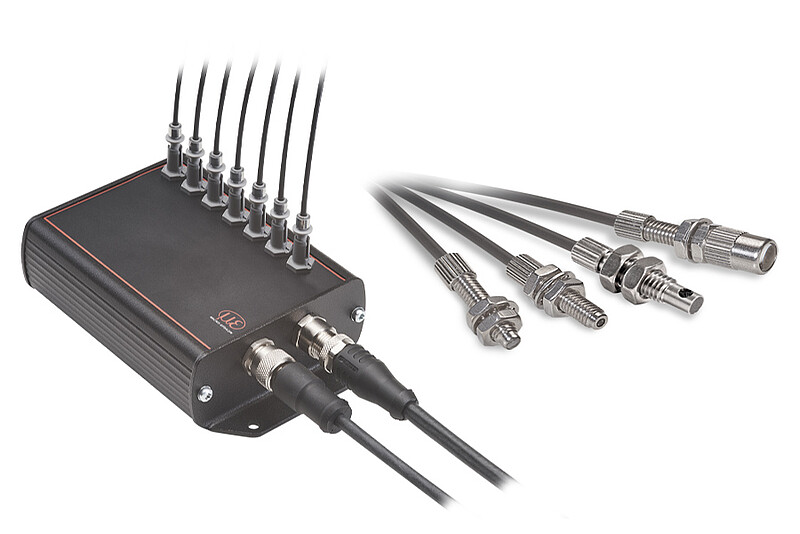

colorCONTROL MFA-7
- Sistema di riconoscimento cromatico multicanale
- 7 canali di misurazione
- Riproducibilità: xy < ± 0,000025
- Velocità di misura elevata fino a 100 Hz
- Campo dinamico elevato di 1 ... 50.000 lux
- Monitoraggio contemporaneo di un massimo di 7 campioni
- Test del colore nello spazio colorimetrico XYZ, xyY, Luv, uvl e RGB
- Output della lunghezza d’onda dominante (λdom)
e della temperatura di colore (CCT) - Sensori di ricezione MFS intercambiabili
- Uscite: USB / RS422 / RS232

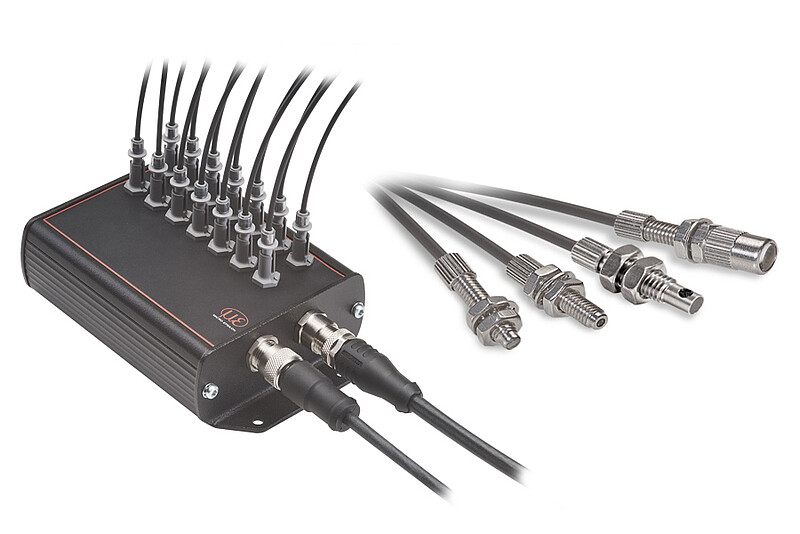

colorCONTROL MFA-14
- Sistema di riconoscimento cromatico multicanale
- 14 canali di misurazione
- Riproducibilità: xy < ± 0,000025
- Velocità di misura elevata fino a 80 Hz
- Campo dinamico elevato di 1 ... 50.000 lux
- Monitoraggio contemporaneo di un massimo di 14 campioni
- Test del colore nello spazio colorimetrico XYZ, xyY, Luv, uvl e RGB
- Output della lunghezza d’onda dominante (λdom)
e della temperatura di colore (CCT) - Sensori di ricezione MFS intercambiabili
- Uscite: USB / RS422 / RS232

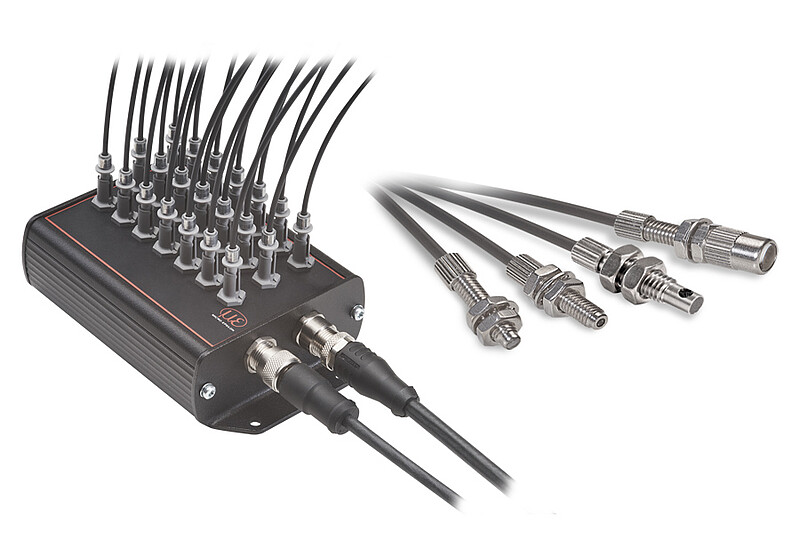

colorCONTROL MFA-21
- Sistema di riconoscimento cromatico multicanale
- 21 canali di misurazione
- Riproducibilità: xy < ± 0,000025
- Velocità di misura elevata fino a 60 Hz
- Campo dinamico elevato di 1 ... 50.000 lux
- Monitoraggio contemporaneo di un massimo di 21 campioni
- Test del colore nello spazio colorimetrico XYZ, xyY, Luv, uvl e RGB
- Output della lunghezza d’onda dominante (λdom)
e della temperatura di colore (CCT) - Sensori di ricezione MFS intercambiabili
- Uscite: USB / RS422 / RS232
colorCONTROL MFA-28
- Sistema di riconoscimento cromatico multicanale
- 28 canali di misurazione
- Riproducibilità: xy < ± 0,000025
- Velocità di misura elevata fino a 50 Hz
- Campo dinamico elevato di 1 ... 50.000 lux
- Monitoraggio contemporaneo di un massimo di 28 campioni
- Test del colore nello spazio colorimetrico XYZ, xyY, Luv, uvl e RGB
- Output della lunghezza d’onda dominante (λdom)
e della temperatura di colore (CCT) - Sensori di ricezione MFS intercambiabili
- Uscite: USB / RS422 / RS232
Sensori
Per il funzionamento del controller colorCONTROL MFA occorrono sensori che vengono utilizzati nel punto di misura. I sensori sono in grado di rilevare in maniera affidabile piccoli spot a partire da 3 mm e possono essere combinati individualmente a seconda della misurazione da effettuare. I sensori di alta qualità con fibra ottica sintetica si contraddistinguono per l’ingombro particolarmente ridotto. Questa caratteristica rende possibile un controllo molto preciso in vari punti per campioni dal layout individuale. La gamma di sensori copre le distanze di lavoro e le dimensioni dello spot più svariate. In opzione sono disponibili ulteriori configurazioni con altre lunghezze e intervalli di temperatura.
Click on the table for further information and downloads.
Show overview
Scelta del modello
| Distanza operativa | Minimum size of measuring object | |
|---|---|---|
| colorCONTROL MFS-10 | 3 ... 11 mm | Ø 4 mm |
| colorCONTROL MFS-I10 | 3 ... 11 mm | Ø 4 mm |
| colorCONTROL MFS-22 | 3 ... 11 mm | Ø 6 mm |
| colorCONTROL MFS-K04 | 3 ... 11 mm | Ø 4 mm |
| colorCONTROL MFS-K04-3 | 3 ... 15 mm | Ø 2.5 mm |
| colorCONTROL MFS-K04-6 | 3 ... 15 mm | Ø 4.5 mm |
| colorCONTROL MFS-K05/90 | 3 ... 15 mm | Ø 5 mm |
colorCONTROL MFS-10
L’MFS-10 è costituito da un POF (fibra ottica polimerica) e da una guaina in PVC con estremità tagliata.

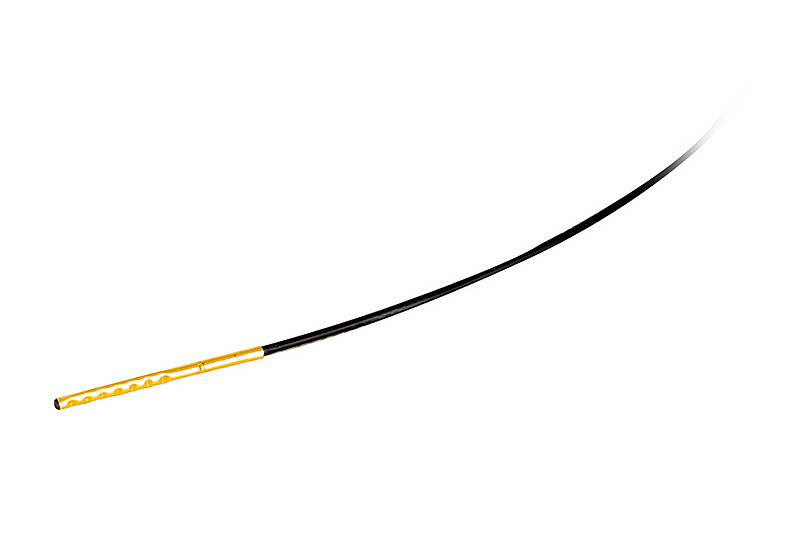

colorCONTROL MFS-I10
Grazie a un diametro estremamente ridotto di soli 1,3 mm, l’MFS-I01 è destinato all’uso in spazi di installazione molto ristretti. È quindi perfetto per testare i LED SMD. Il manicotto metallico sulla testa del sensore garantisce una guida rettilinea e quindi un allineamento preciso sopra al LED.

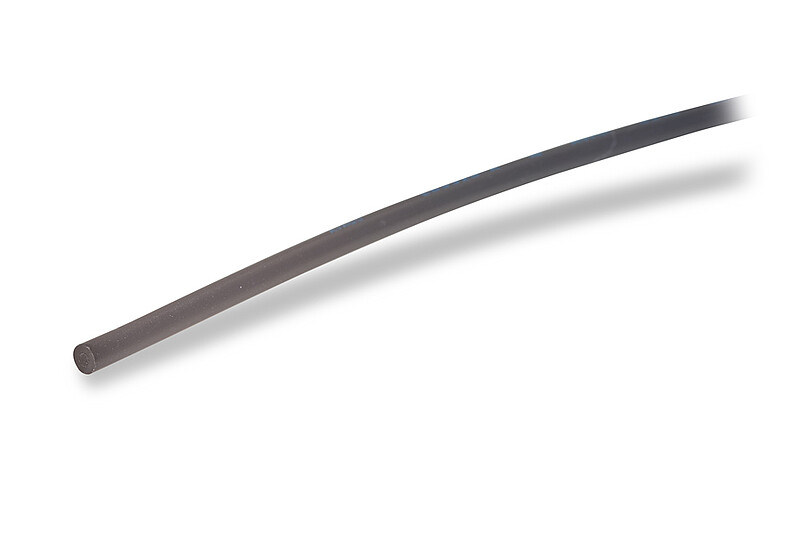

colorCONTROL MFS-22
L’MFS-22 è costituito da un POF (fibra ottica polimerica) e da una guaina in PVC con estremità tagliata.

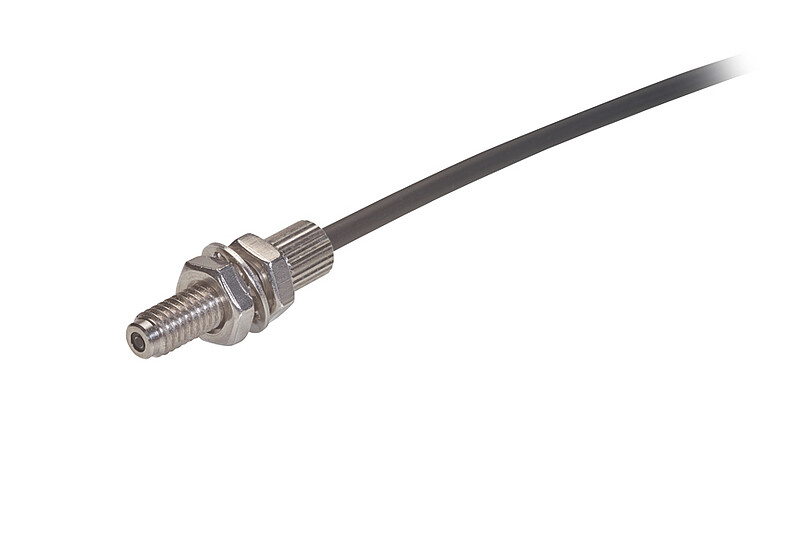

colorCONTROL MFS-K04
La filettatura M4 del sensore permette una facile installazione e un posizionamento preciso sopra il punto di misura.

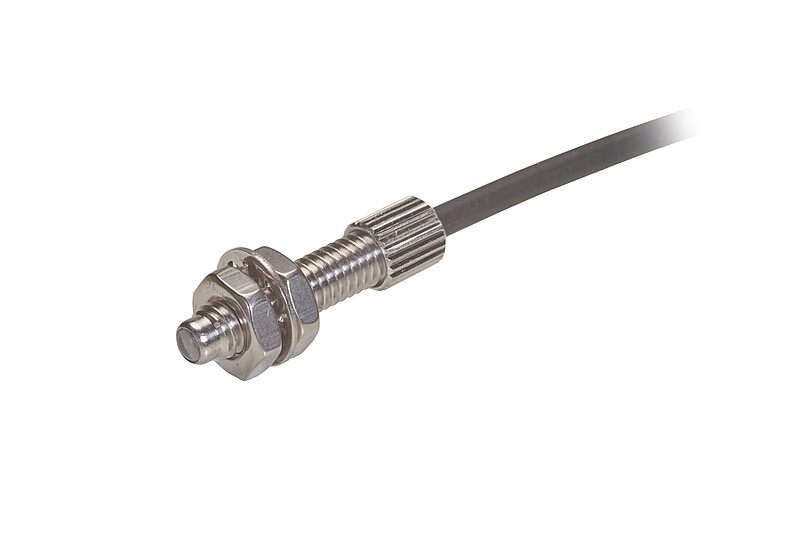

colorCONTROL MFS-K04-3
Questo sensore ha lo spot di misura più piccolo e di conseguenza il migliore assorbimento della luce grazie all'accoppiamento migliorato nella fibra.

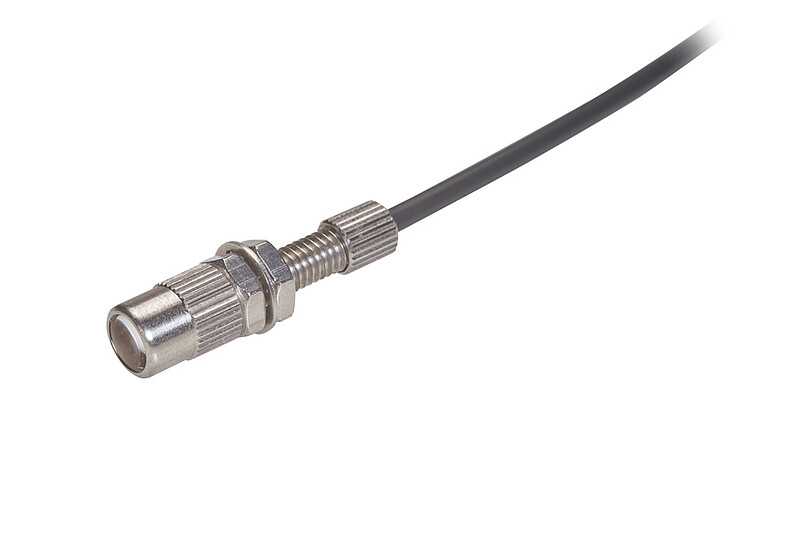

colorCONTROL MFS-K04-6
Questo sensore presenta lo spot di misura più grande, per cui i campioni possono essere posizionati in maniera variabile sotto il sensore. Inoltre è possibile una misurazione su una superficie più ampia.

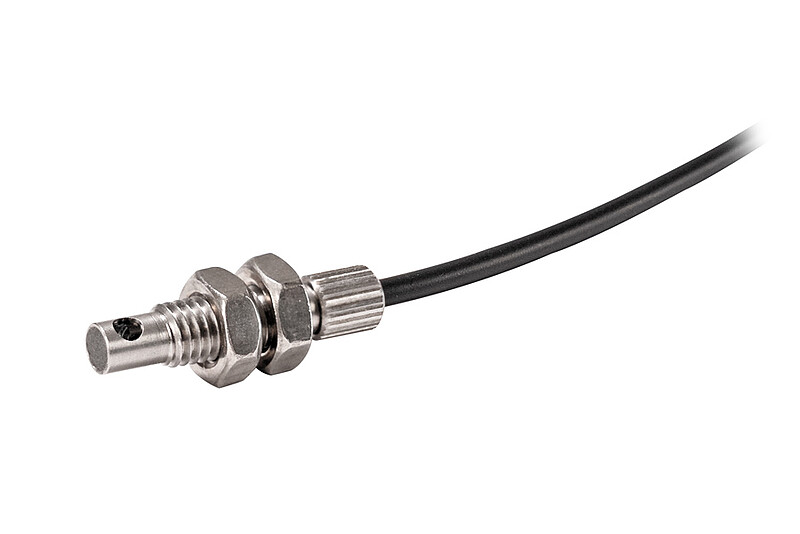

colorCONTROL MFS-K05/90
L’uscita a 90° rende questo sensore adatto all’installazione in spazi ristretti nei quali non è possibile un’installazione assiale.
