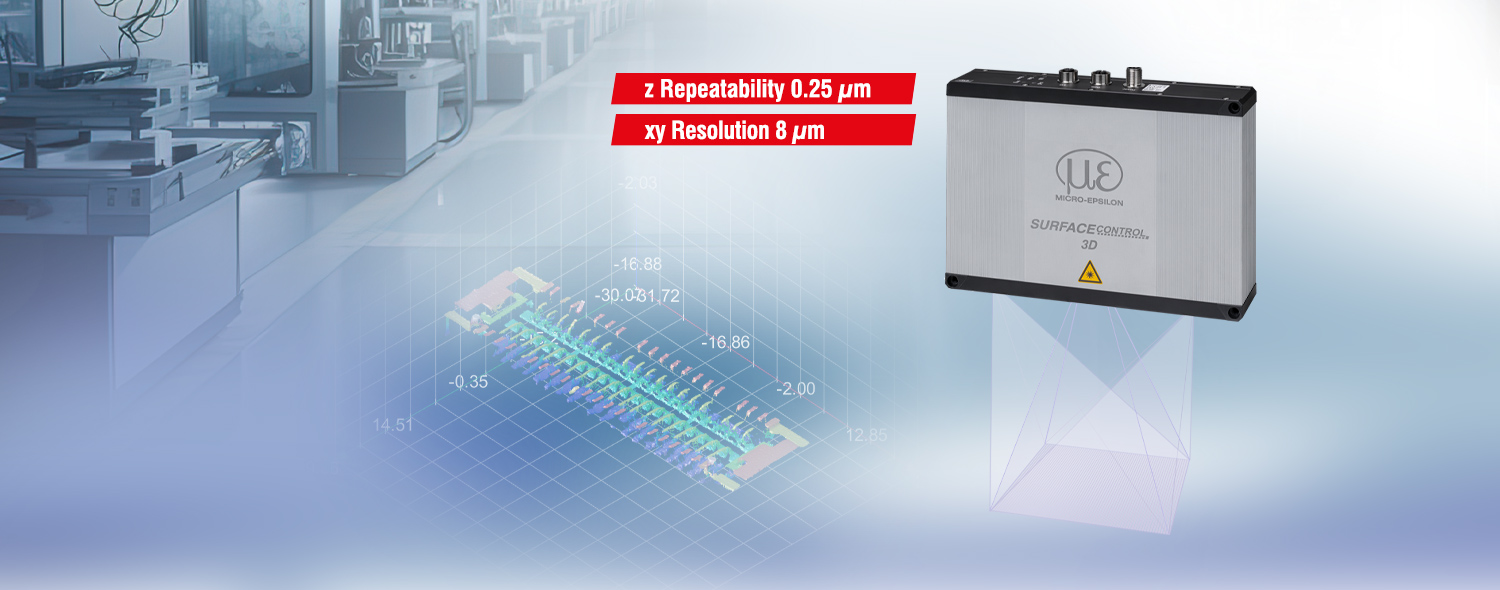

Sensori 3D-Snapshot per il controllo della geometria, della forma e della superficie
Quasi ogni superficie: i sensori 3D-Snapshot surfaceCONTROL acquisiscono superfici opache e a riflessione diffusa sull’intera area, senza contatto e con elevata precisione. Da un’unica acquisizione si ottengono dati 3D calibrati ad alta risoluzione, che vengono impiegati per misurazioni geometriche, controlli della superficie e il controllo qualità industriale.
Misurazioni rapide: grazie a tempi di acquisizione ed elaborazione brevi e all’elevata precisione in Z, i sensori sono ideali per misurazioni e controlli complessi in linea, a bordo linea o su robot.
Compatibile e SMART: a seconda delle dimensioni del target, dei requisiti di risoluzione e del concetto di integrazione, sono disponibili diversi modelli – dal sensore 3D-Snapshot compatto fino alla soluzione tutto-in-uno intelligente con valutazione integrata e output diretto dei valori misurati.
Panoramica del modello
Caratteristiche particolari
- Acquisizione 3D dell’intera superficie in un’unica acquisizione
- Misurazione senza contatto per applicazioni in linea, a bordo linea e robotizzate
- Tempi di acquisizione brevi per processi di controllo rapidi
- Elevata precisione in Z per rilevare minime differenze di altezza
- Elevata risoluzione laterale per strutture fini e dettagli
- Nuvole di punti 3D calibrate per valutazioni precise
- Facile integrazione tramite GigE Vision, GenICam e 3D-SDK
- Valutazione SMART con 3DInspect su modelli selezionati
- Non è richiesta alcuna protezione laser grazie alla tecnologia a LED blu

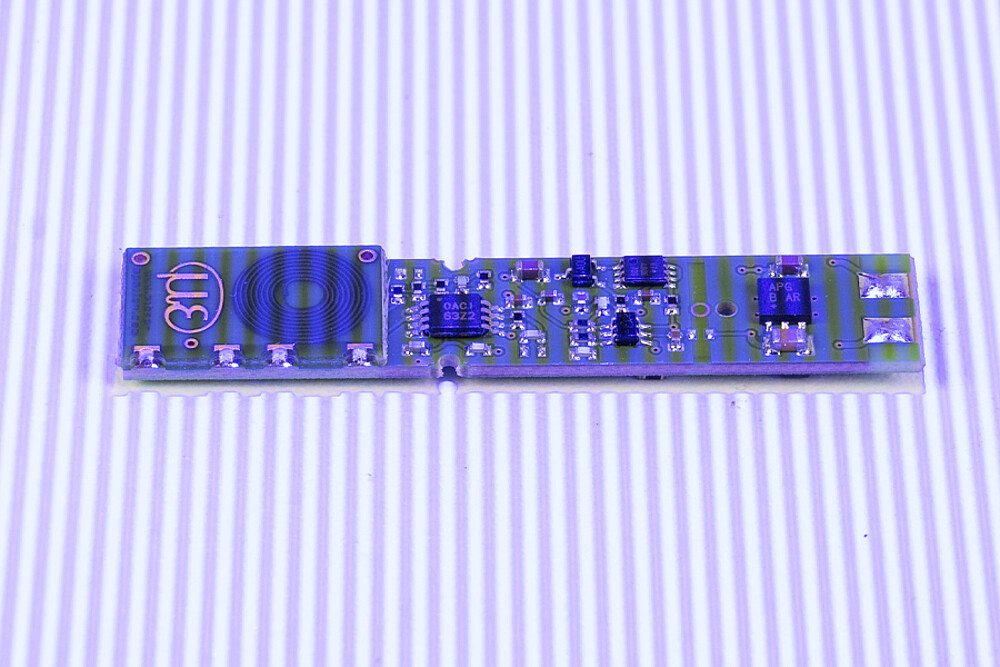

Misurazione 3D senza contatto
Il target viene acquisito senza contatto mediante luce strutturata a frange. A partire dai dati immagine acquisiti, il sensore calcola una nuvola di punti 3D ad alta risoluzione, che può essere successivamente elaborata per la misurazione, il controllo e l’analisi.
La valutazione dei dati 3D può essere eseguita, a seconda della configurazione del sistema, tramite 3DInspect, tramite un software customizzato oppure direttamente tramite le funzioni integrate di determinati modelli. Una valutazione integrata con output automatizzato delle misurazioni è disponibile per determinate varianti, come surfaceCONTROL 3D 3560 e surfaceCONTROL 3D 2610.

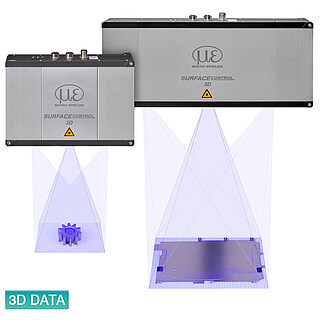

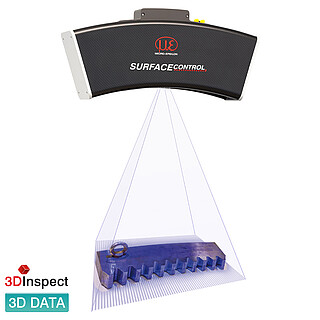

Il sensore 3D-Snapshot adatto a ogni applicazione di misura
La serie surfaceCONTROL offre diversi campi di misura, risoluzioni e possibilità di integrazione. In questo modo è possibile selezionare rapidamente il sensore adatto in base alle dimensioni del componente, alla precisione richiesta e alla modalità di valutazione desiderata. I campi di misura vanno da 29,5 mm x 18,0 mm a 650 mm x 495 mm.

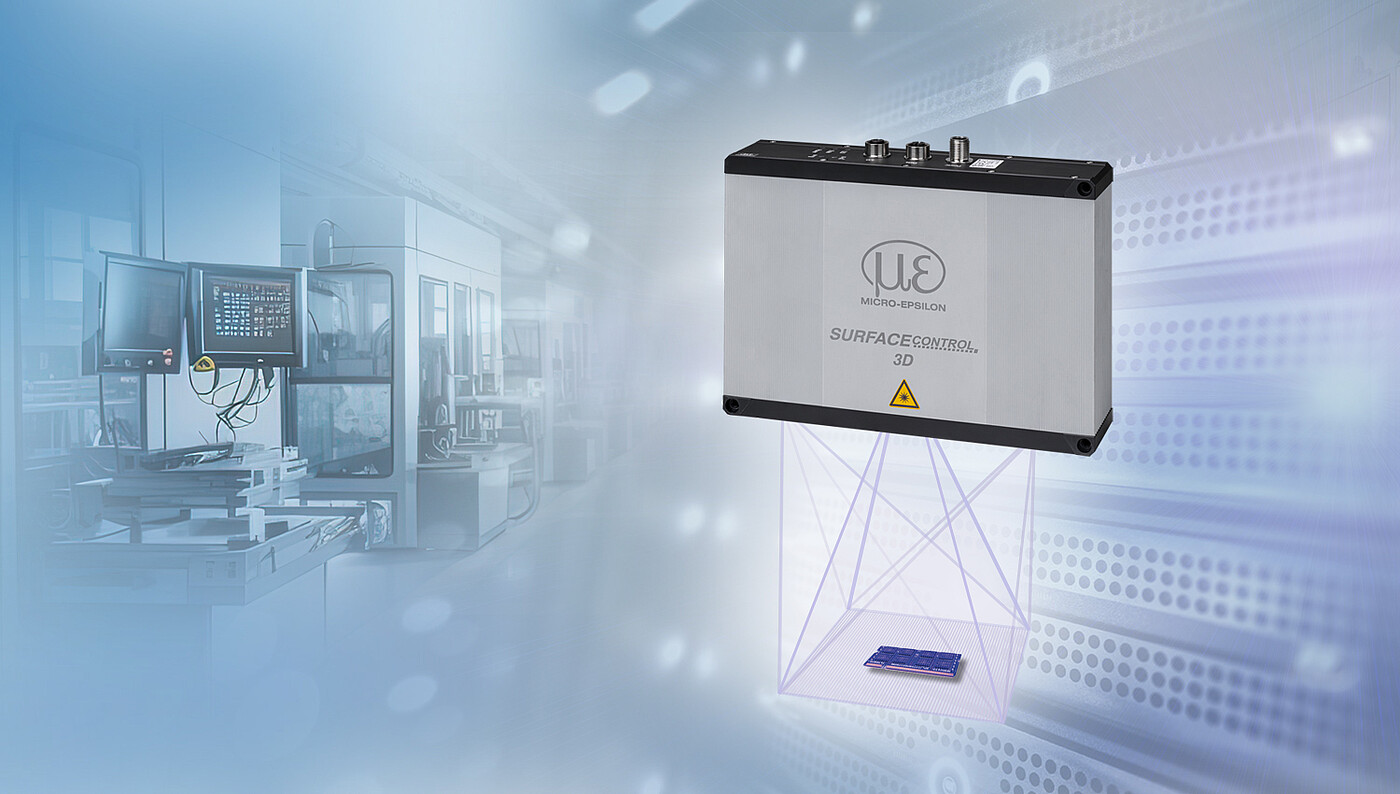

Novità: Sensore 3D tutto-in-uno per misurazioni 3D-Snapshot rapide e ad elevata precisione

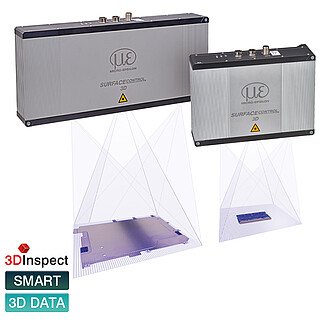

Con il nuovo surfaceCONTROL 3D 3560, la serie offre ora la massima precisione in Z, oltre 10 milioni di punti 3D e la valutazione SMART in un’unica soluzione tutto-in-uno. Per una facile integrazione nei processi di controllo in linea automatizzati, il surfaceCONTROL 3D 3560 supporta la comunicazione tramite PROFINET, EtherCAT ed EtherNet/IP.
Grazie alla valutazione integrata non sono necessarie unità di elaborazione aggiuntive. Ciò riduce l’onere di cablaggio e integrazione, alleggerisce il sistema di controllo e consente l’output diretto delle misurazioni calcolate o di semplici segnali di commutazione OK/NOK per rapide decisioni di processo.

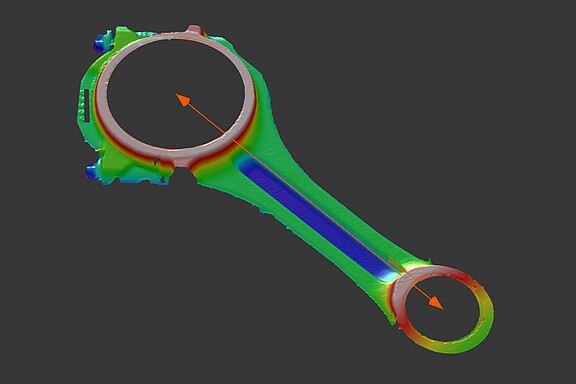

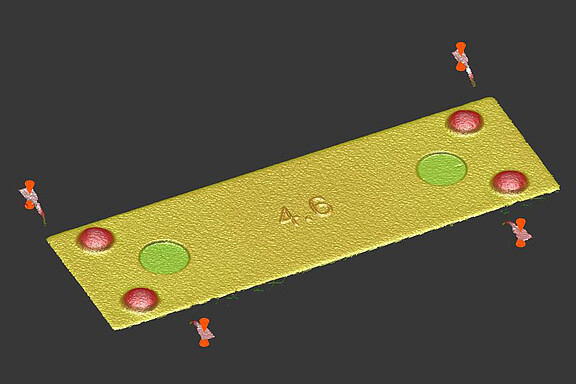

Sensori 3D-Snapshot in uso - Per il controllo della geometria, delle superfici e della qualità

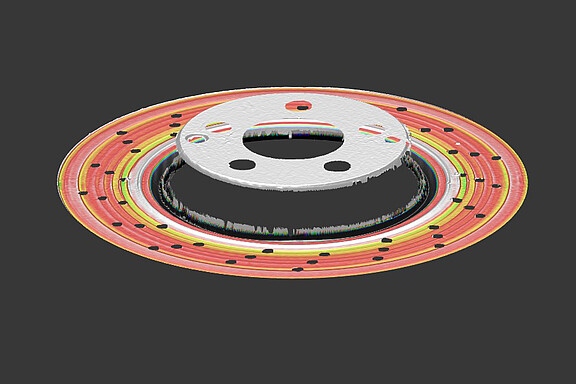

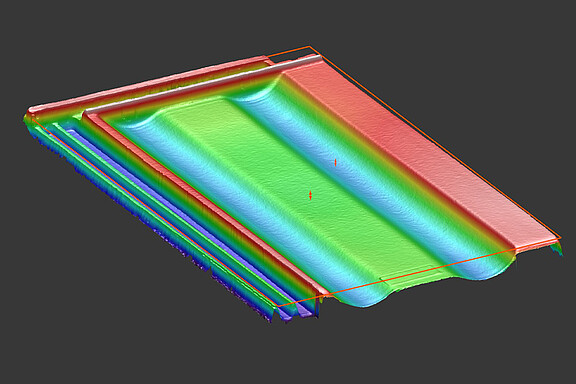

Che si tratti di misurazione geometrica, controllo della superficie o controllo qualità, i sensori 3D surfaceCONTROL forniscono dati 3D dell’intera superficie per confronti tra valori nominali ed effettivi, decisioni OK/NOK e per il monitoraggio del processo e della produzione. Consentono controlli precisi della forma e della geometria, il rilevamento dei difetti, nonché il controllo del montaggio e dell’allineamento – senza contatto, in modo oggettivo e contribuendo a ridurre gli scarti.
Valutazione e integrazione flessibili
A seconda del modello di sensore e dell’applicazione sono disponibili due opzioni: Tramite 3D DATA è possibile integrare nuvole di punti 3D calibrate nel software del cliente. Per determinati modelli SMART, i programmi di misurazione vengono creati in 3DInspect, memorizzati nel sensore ed eseguiti direttamente. In questo modo sono possibili l’output automatico dei valori misurati e le valutazioni OK/NOK senza un’unità di elaborazione esterna.

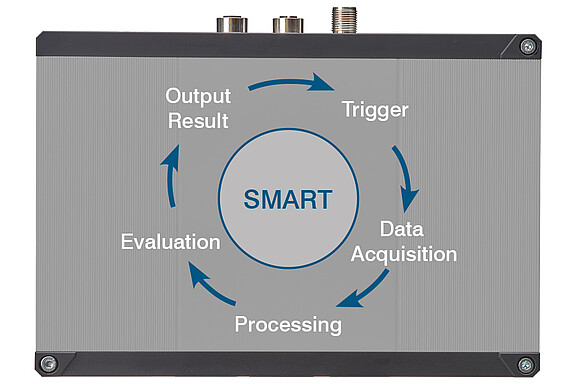

Sensore SMART con valutazione 3D integrata
- Elaborazione dei dati integrata nello scanner
- Nessun controller aggiuntivo necessario*
- Output delle misurazioni direttamente al PLC
- Oltre 80 programmi di misurazione per la valutazione 2D e 3D, ad es., ampiezza della fessura, angolo, altezza del gradino
*Eccezione: il modello SC2610 richiede un controller esterno per la valutazione SMART (ad es. IPU)
Esempi di applicazione

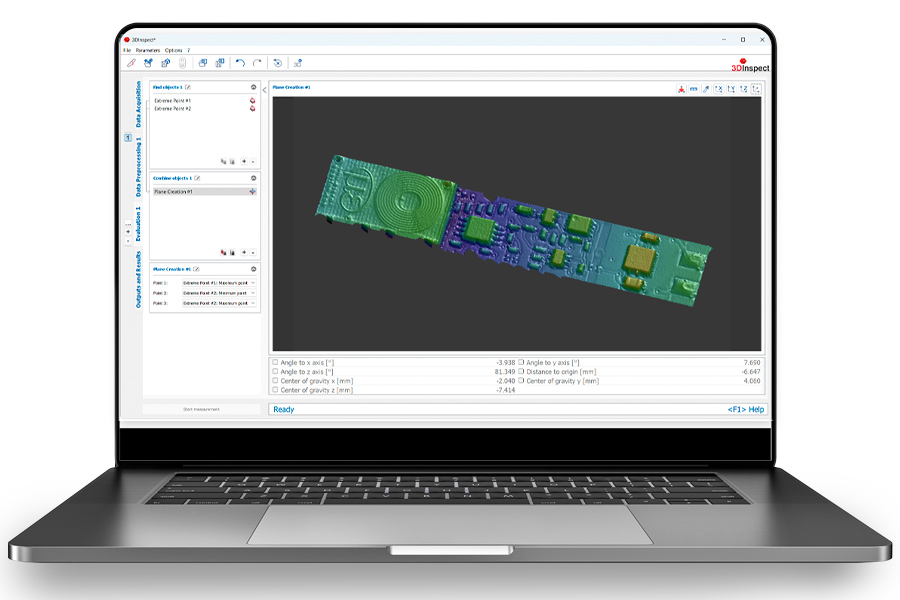

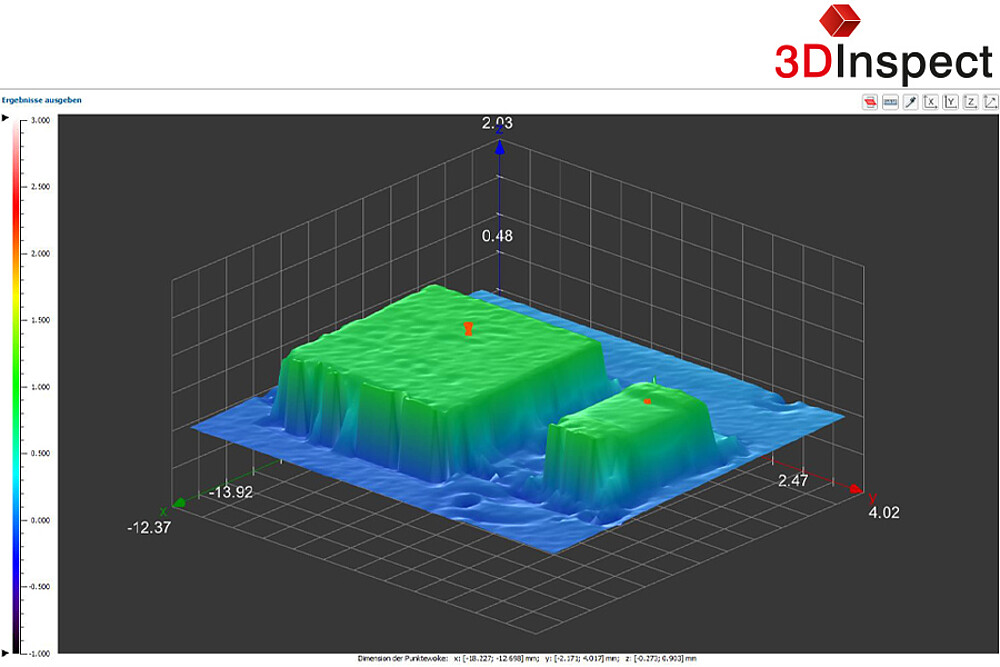

3DInspect – Software ad alte prestazioni per la parametrizzazione e la valutazione
Interfaccia utente intuitiva
La parametrizzazione semplice e l’agevole creazione di programmi di misurazione 3D consentono una configurazione rapida ed efficiente dei processi di misurazione
Funzionamento in linea
L’interfaccia di automazione integrata memorizza i programmi di misurazione direttamente sul sensore (per i sensori SMART) e consente misurazioni automatizzate senza sistemi di controllo aggiuntivi.
Registrazione e archiviazione
dei dati 3D direttamente nel software
Un unico software per tutti i sensori 3D di Micro-Epsilon
Parametrizzazione
- Impostazione dei parametri ottimali del sensore per la rispettiva misurazione
- Caricamento di set di parametri
- Selezione dell’area da misurare

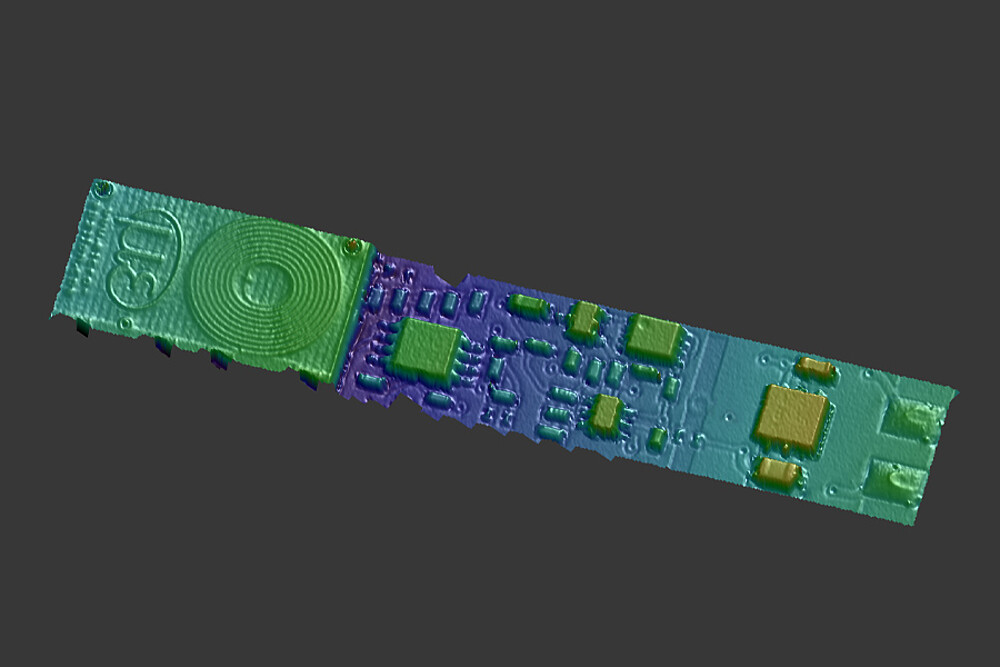

Pre-elaborazione dei dati
- Adeguamento della nuvola di punti prima della valutazione, ad es. per il posizionamento riproducibile della nuvola di punti.
- Affinare o applicare filtri per evidenziare le caratteristiche, eliminare i punti irrilevanti o definire sezioni.
Valutazione
- Oltre 80 programmi di misurazione per il calcolo dei valori misurati richiesti
- Valutazione e misurazione di sezioni generate in precedenza
- Combinazione di più programmi per misurazioni complesse
Output dei risultati di misura
- Valutazione diretta di un valore misurato come risultato (valore OK/NOK) Output automatizzato dei valori misurati o dei risultati valutati (richiede la licenza “Automazione”)
- Segnali di commutazione e uscita su bus di campo
