thicknessGAUGE 3D

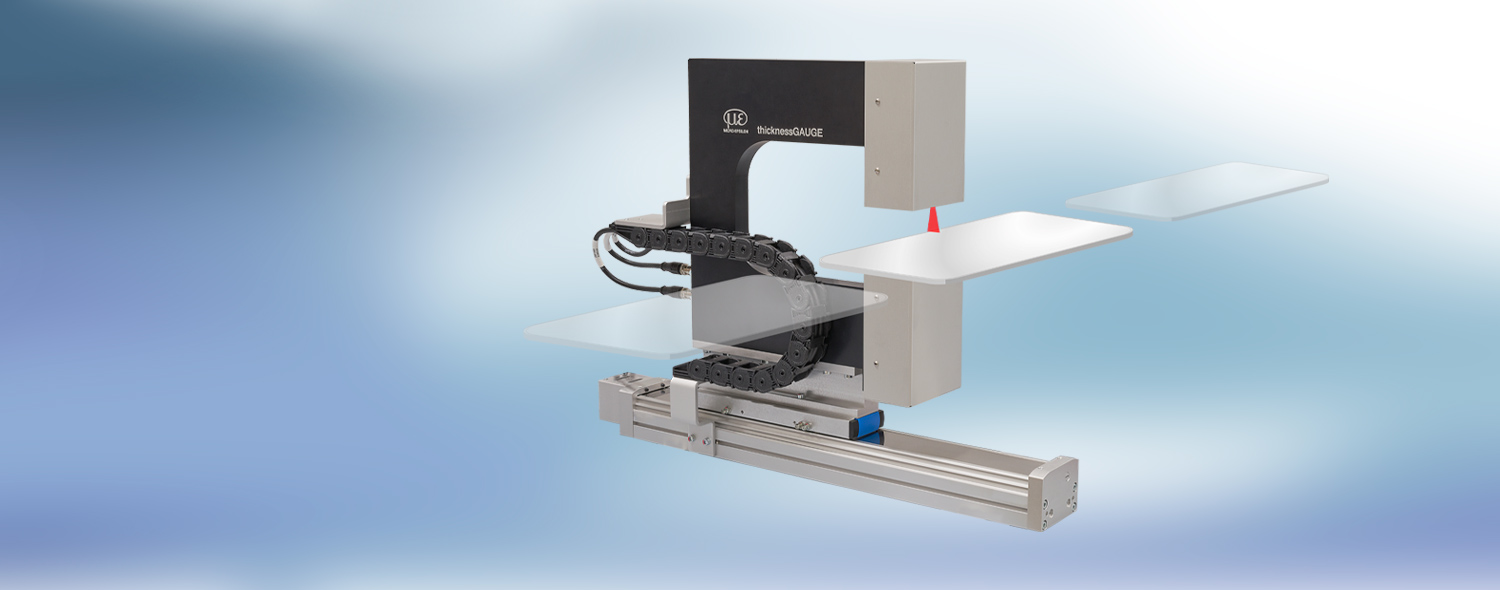

thicknessGAUGE 3D è un sistema di sensori per la valutazione in linea dei profili e la misurazione 3D di nastri e lastre, come ad esempio bordi di rivestimenti, cordoni di saldatura o profili longitudinali. È costituito da un robusto telaio a cui sono fissati due scanner laser. Gli scanner registrano il profilo della superficie superiore e inferiore e consentono di effettuare calcoli all’interno dei singoli profili e di combinarli in una nuvola di punti 3D.
Caratteristiche particolari
- Sensori utilizzati: Sensori di profilo laser con laser rosso
- Campo di misura: 15 mm (spessore) / max. 26,8 mm (profilo)
- Risoluzione: 0,2 µm (spessore) / 1.024 punti (profilo)
- Precisione: +/- 1,2 µm
- Velocità di misura: 500 Hz
- Posizionamento flessibile grazie all’asse elettromeccanico
- Calibrazione automatica per una precisione costante
Misurazione del profilo e misurazione 3D in linea precise

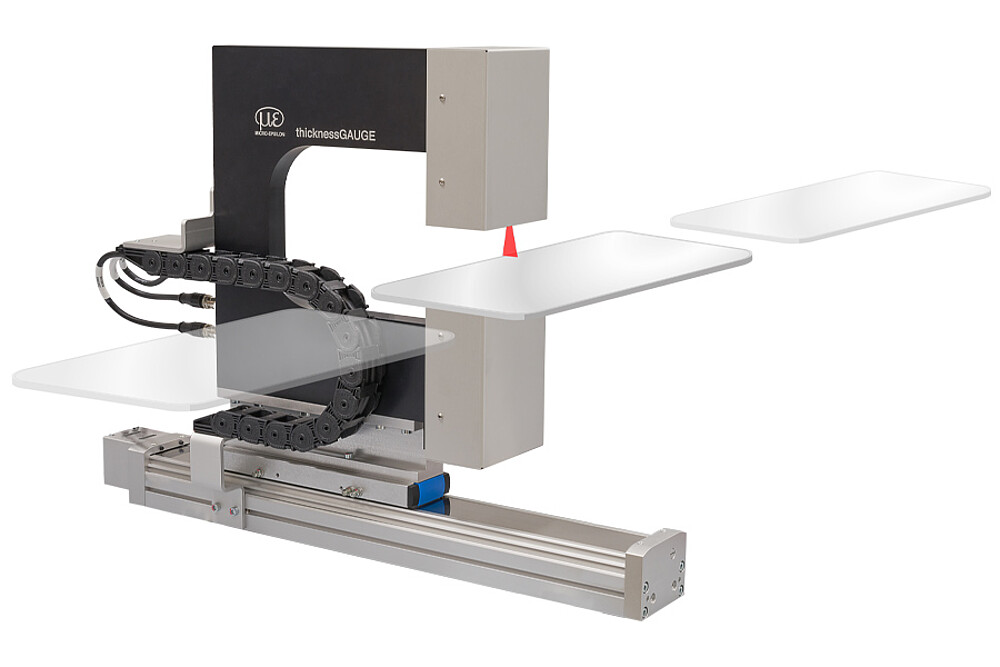

I sistemi di sensori thicknessGAUGE sono installati pronti per l’uso e calibrati in fabbrica. Gli scanner laser sono inoltre allineati con precisione l’uno all’altro sul lato dell’installazione e ciò consente un’alta precisione delle misurazioni. Il sistema di sensori viene spostato dalla posizione di parcheggio alla posizione di misurazione. Per la calibrazione completamente automatica, il sistema viene riportato in posizione di parcheggio.
Calcolo automatico con ampie opzioni di configurazione

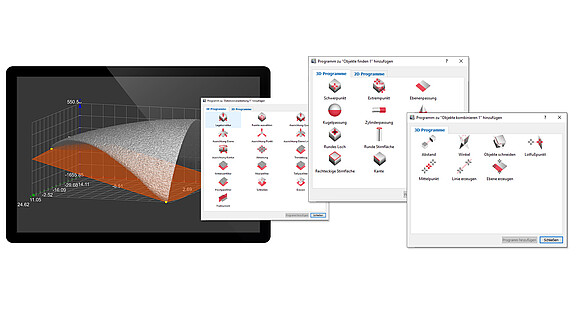

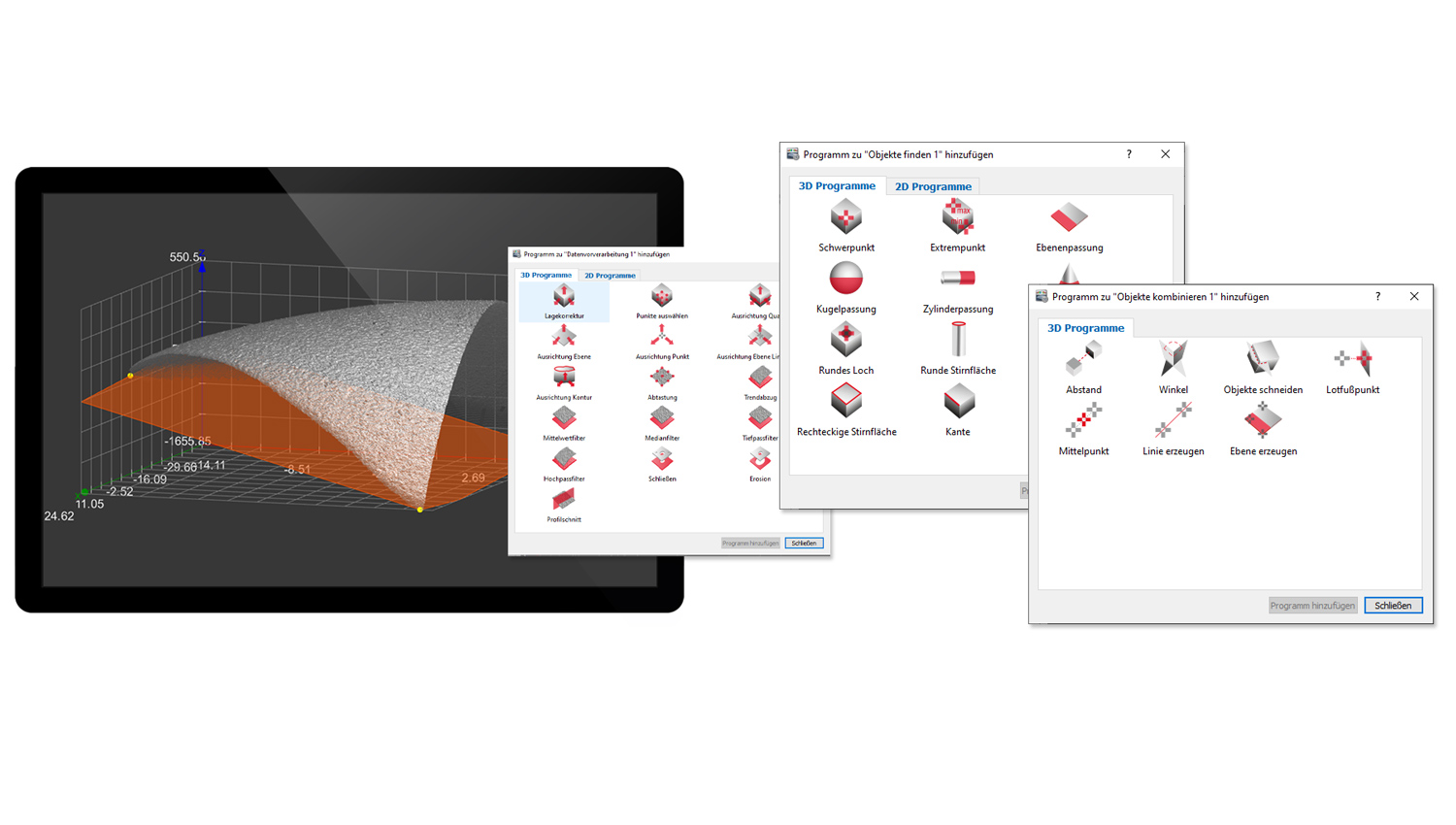

Le misurazioni vengono eseguite automaticamente su thicknessGAUGE 3D. Ciò necessita di un file di configurazione, che viene fornito dalla Micro-Epsilon e importato in thicknessGAUGE 3D. È possibile creare file di configurazione personalizzati o multipli utilizzando il software 3Dinspect, disponibile come opzione. In questo software è possibile selezionare qualsiasi parametro e configurare target di numerose geometrie per il successivo calcolo. I potenti strumenti del software consentono inoltre l’allineamento e il filtraggio della nuvola di punti, il riconoscimento intuitivo e la selezione di aree rilevanti, nonché la combinazione di programmi.
