Sistema per la misurazione a due assi di profilo, spessore e posizione

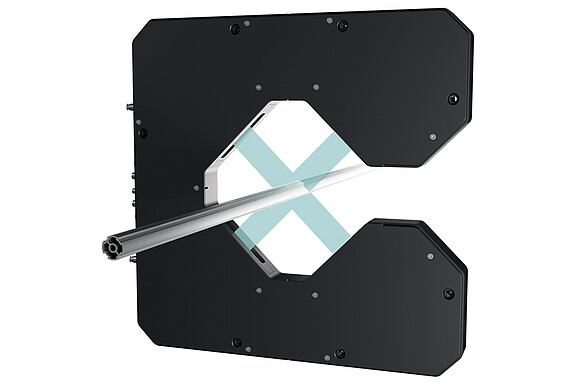

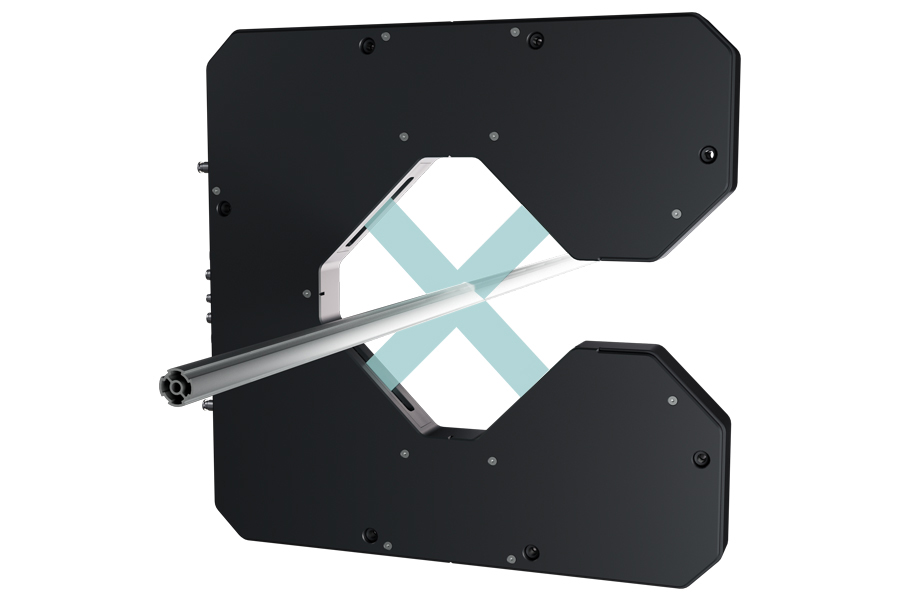

Il profileGAUGE è un sistema sensore ad alta precisione per la misurazione a due assi di profilo, spessore e posizione di fili sottili e materiali rotondi. È stato sviluppato in modo specifico per compiti di misurazione in linea nei processi industriali e convince per la sua altissima precisione, la semplice integrazione e la massima affidabilità di processo. Due micrometri ottici optoCONTROL ODC2700 sono premontati nella configurazione a X e misurano l’oggetto simultaneamente su due assi. Si rilevano quindi in modo affidabile valori di diametro, profilo e posizione, anche con velocità di processo elevate.
Il calcolo lato cliente e l’ulteriore elaborazione dei valori statistici dei due assi possono essere effettuati tramite il controllo o un sistema di valutazione sovraordinato. Il profileGAUGE è quindi integrabile in modo ottimale nei sistemi di controllo qualità e regolazione esistenti. Il collegamento avviene comodamente tramite interfacce Ethernet industriali. Inoltre vengono supportati protocolli standard come TCP, UDP e FTP. Si garantisce quindi una semplice integrazione nei sistemi bus esistenti e una comunicazione affidabile con i sistemi di controllo.
Caratteristiche particolari
- Misurazione a due assi precisa di diametro, profilo e posizione
- Soluzione Plug & Play: premontata, orientata e cablata
- Possibilità di funzionamento sincrono e asincrono
- Uscita parallela tramite Sensor-Tool
- Misurazione dell’angolo e correzione attiva dell’inclinazione dell’oggetto da misurare
- Collegamento bus di campo versatile per la massima flessibilità: Ethernet / EtherCAT / RS422 / EtherNet/IP / PROFINET
- Ideale per il controllo qualità in linea con elevate velocità di processo
Misurazione precisa del diametro da 30 µm
I sistemi profileGAUGE misurano diametri già da 30 µm – in tal senso il sistema è ideale per la misurazione precisa di fili sottili e profili rotondi molto piccoli perfino con materiali sensibili e alte velocità di processo.
La correzione attiva dell’inclinazione rappresenta un vantaggio decisivo. La valutazione intelligente riconosce le inclinazioni dell’oggetto da misurare. I controller interni adattano il valore misurato automaticamente alla rispettiva inclinazione – e quindi all’effettivo orientamento - del target. Si evitano così efficacemente scostamenti del valore misurato con posizioni inclinate, in particolare in processi di produzione dinamici. La correzione dell'inclinazione opera sull'intera frequenza di misurazione di 5 kHz ed è disponibile nei programmi di misurazione per diametri esterni, fili e profili.
Elevata velocità di misurazione su tutti gli oggetti da misurare
I risultati di misurazione precisi possono essere emessi con una frequenza di misurazione fino a 5 kHz. I micrometri ad alte prestazioni integrati della serie ODC2700 sono idonei anche per diversi compiti di misurazione, sono quasi indipendenti dalla superficie e presentano un’elevata insensibilità ai fattori di disturbo come ad esempio la luce esterna.
Riconoscimento intelligente delle contaminazioni per la massima affidabilità operativa
I sistemi profileGAUGE sono dotati di un’analisi dei dati in tempo reale che riconosce tempestivamente e compensa le contaminazioni presenti sull’ottica. Si evitano così alterazioni del risultato di misurazione e si impediscono guasti o anomalie del micrometro – per una sicurezza di produzione continua e valori di misurazione affidabili.

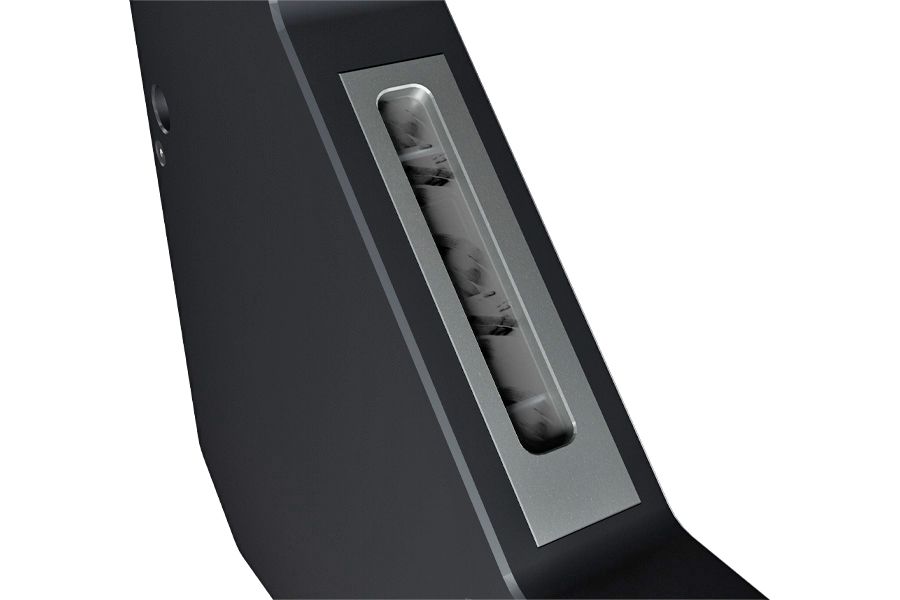

Il sistema, su richiesta, fornisce informazioni sul grado di contaminazione – ad esempio a intervalli di manutenzione pianificati. I dati vengono comodamente forniti tramite le interfacce integrate e permettono una manutenzione predittiva. La valutazione intelligente riconosce perfino minime contaminazioni, sia sulle superfici in vetro che nel percorso dei raggi luminosi. Vengono quindi riconosciute in modo affidabile piccolissime particelle di polvere o spruzzi di olio che non sono visibili a occhio nudo.
Possono essere segnalati tre gradi di contaminazione:
- Pulito: Nel campo di misura complessivo non è stata riconosciuta alcuna contaminazione
- Limitato: Le contaminazioni riconosciute si trovano nella zona ignorata
- Contaminato: Sono state identificate contaminazioni nella zona rilevante
Varianti per una protezione avanzata

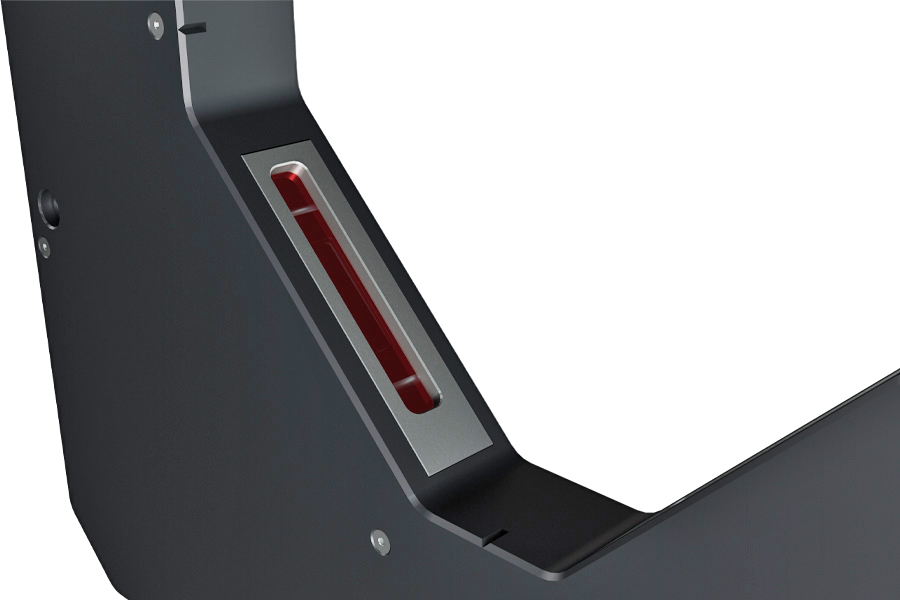

Per l’uso in ambienti industriali esigenti profileGAUGE può essere ordinato con altri accessori di protezione. La precisione rimane sempre invariata anche in condizioni difficili. La finestra di protezione assicura in condizioni ambiente difficili che l’ottica del micrometro non venga danneggiata. L’ugello di aria di spurgo viene utilizzato per liberare il percorso del raggio LED tramite soffiaggio. In tal modo polvere, particelle o altri corpi estranei vengono soffiati via attivamente prima di potersi depositare sui componenti ottici o influenzare il risultato di misurazione.
Moderne interfacce per l’integrazione in macchine e impianti
