Sensori capacitivi per misurazioni della distanza ad alta precisione
I sensori capacitivi della Micro-Epsilon sono sinonimo di massima precisione nella misurazione di spostamento, distanza, gap e spessore. I molteplici design consentono un’integrazione ottimale e convincono per linearità, stabilità in temperatura e risoluzione eccezionali.
Caratteristiche particolari
- Vastissima gamma di applicazioni grazie al portafoglio di sensori più ampio e più efficiente al mondo
- Design di sensori ultracompatti per una semplice integrazione o retrofit
- Maggiore precisione: Massima precisione di misurazione ed estrema stabilità alla temperatura e nel lungo periodo
- Utilizzo in condizioni estreme: da -270 a +800 °C, UHV o campi magnetici forti
- Adattamenti personalizzati per applicazioni OEM in serie
Panoramica dei modelli dei sensori capacitivi

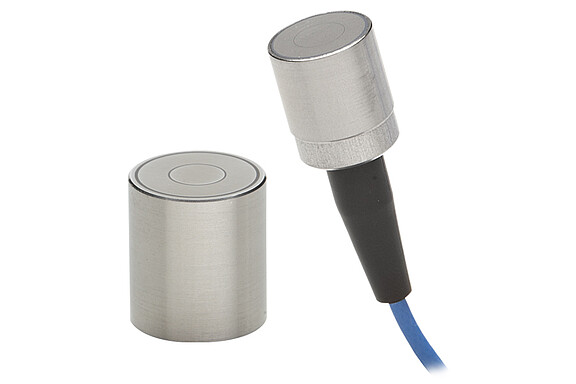

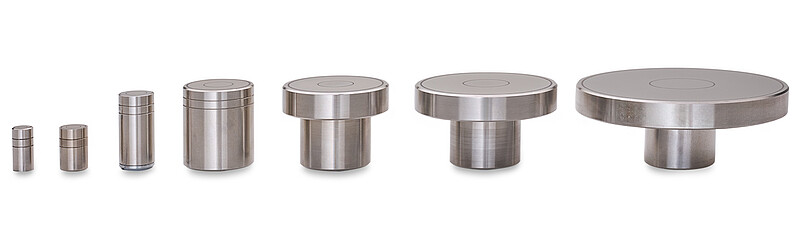

Sensori cilindrici standard
I sensori capacitivi del tipo CSx e CS-x sono sensori di spostamento cilindrici che vengono montati mediante fissaggio perimetrale o a punti. I modelli CS-x dispongono, per un montaggio semplice e riproducibile, di una custodia leggermente più larga nel punto di serraggio ottimale. Grazie al connettore integrato, i sensori sono facilmente collegabili e possono essere combinati con diversi cavi del sensore.
Caratteristiche
- Campi di misura (mm): 0,05 | 0,2 | 0,25 | 0,5 | 0,8 | 1 | 2 | 3 | 5 | 10
- Linearità a partire da 0,125 µm
- Risoluzione a partire da 0,015 nm
- Intervallo di temperatura -50 ... +200 °C
- Diametro del target da Ø 3 mm
- Eccellente stabilità in temperatura
Download

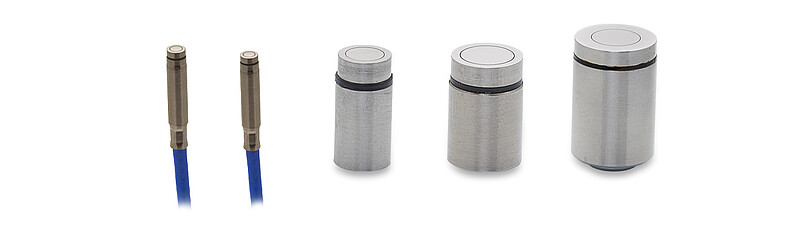

Sensori cilindrici con design ridotto
I sensori capacitivi di tipo CSE sono sensori di spostamento cilindrici che, rispetto ai modelli standard CSx e CS-x, a parità di campo di misura, presentano un design più compatto. Ciò li rende particolarmente adatti all'utilizzo in spazi di installazione ristretti. Il montaggio avviene mediante bloccaggio perimetrale o a punti. A seconda del campo di misura, i sensori sono disponibili con connettore oppure con cavo del sensore integrato.
Caratteristiche
- Campi di misura (mm): 0,1 | 0,25 | 0,5 | 1 | 1,25 | 2 | 3
- Linearità a partire da 0,25 µm
- Risoluzione a partire da 0,03 nm
- Intervallo di temperatura -50 ... +200 °C
- Diametro del target da Ø 3 mm
- Eccellente stabilità alla temperatura
- Struttura compatta
Download

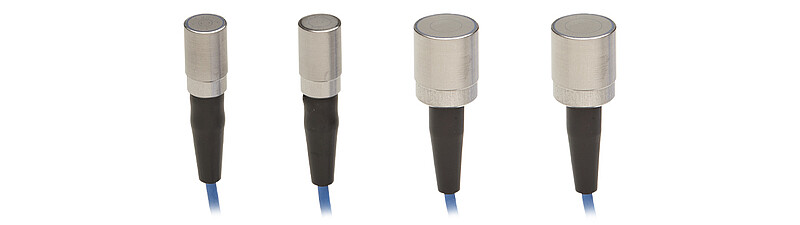

Sensori cilindrici ad alta precisione
I sensori capacitivi di tipo CSH sono sensori cilindrici per applicazioni in cui è richiesta la massima precisione. Il montaggio avviene mediante bloccaggio perimetrale o a punti. Inoltre i sensori dispongono di un cavo del sensore integrato.
Caratteristiche
- Campi di misura (mm): 0,2 | 0,5 | 1 | 1,2 | 2
- Linearità a partire da 0,08 µm
- Risoluzione a partire da 0,06 nm
- Intervallo di temperatura -50 ... +200 °C
- Diametro dell'oggetto da misurare a partire da Ø 7 mm
- Eccellente stabilità alla temperatura
Download

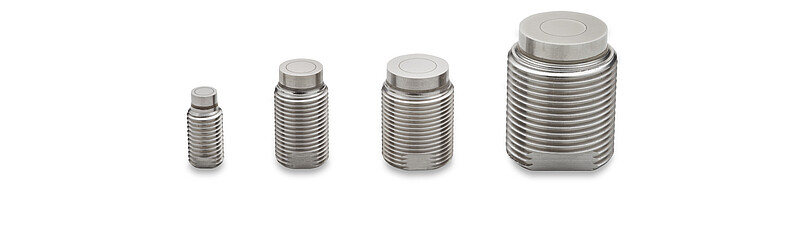

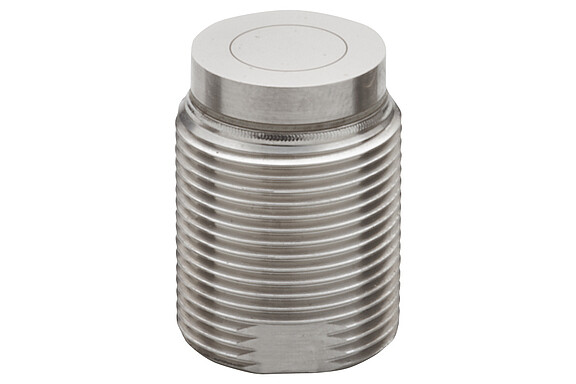

Sensori cilindrici con filettatura
I sensori capacitivi di tipo CSE/Mx dispongono di una filettatura integrata nella custodia. In questo modo possono essere avvitati direttamente al punto di misura e vengono utilizzati quando il serraggio non è possibile. Grazie al connettore integrato, i sensori sono facilmente collegabili e possono essere combinati con diversi cavi del sensore.
Caratteristiche
- Campi di misura (mm): 0,5 | 1,25 | 2 | 3
- Linearità da 0,25 µm
- Risoluzione da 0,15 nm
- Campo di temperatura -50 ... +200 °C
- Diametro del target a partire da Ø 7 mm
- Eccellente stabilità in temperatura
Download

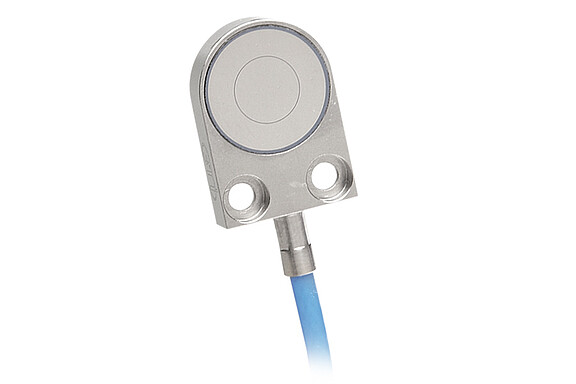

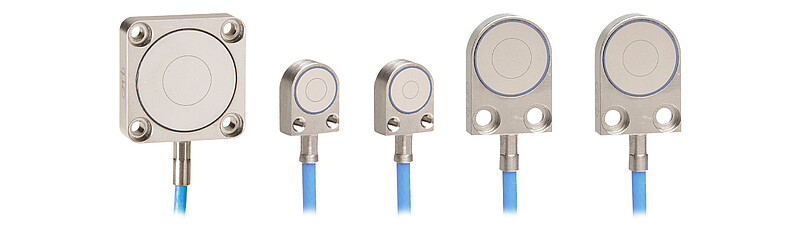

Sensori piatti
I sensori capacitivi del tipo CSHxFL si distinguono per il loro design piatto, che consente un’altezza di installazione inferiore rispetto ai modelli cilindrici. Grazie al design compatto, il cavo del sensore è già integrato in modo permanente. Grazie ai fori di fissaggio integrati nella custodia, i sensori possono essere facilmente avvitati.
Caratteristiche
- Campi di misura (mm): 0,2 | 0,5 | 1 | 1,2 | 2 | 3
- Linearità da 0,08 µm
- Risoluzione da 0,06 nm
- Intervallo di temperatura -50 ... +200 °C
- Diametro del target a partire da Ø 7 mm
- Eccellente stabilità in temperatura
- Installazione salvaspazio grazie al design piatto
Download

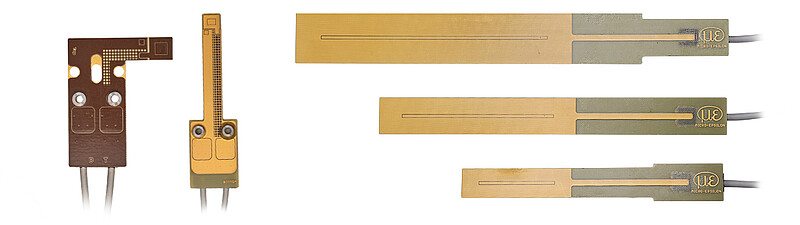

Sensori traferro
I sensori capacitivi di tipo CSG e CSF si distinguono per il loro design PCB estremamente compatto e sono adatti quindi in particolare per misurazioni del gap. I modelli CSF rilevano il gap da un solo lato e sono quindi adatti per applicazioni con un lato statico, nonché per scopi di controllo e assistenza. I modelli CSG invece determinano la larghezza del gap sulla base di due singoli valori di distanza e quindi misurano su due lati. Sporgono sospesi liberamente nel gap e vengono utilizzati ogni volta che entrambi i lati del gap sono mobili, ad esempio tra due rulli rotanti.
Caratteristiche
- Campi di misura (mm): 0,5 | 1 | 2 | 4 | 6
- Linearità a partire da 0,5 µm
- Risoluzione a partire da 0,15 nm
- Diametro del target a partire da circa 10 x 10 mm
- Campo di temperatura -50 ... (+100) +150 °C
Download

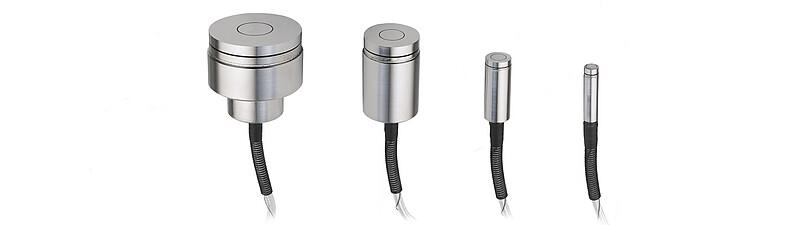

Sensori cilindrici per ambienti fino a 800 °C
I sensori capacitivi del tipo CSE/HT si distinguono per un intervallo di temperatura particolarmente grande fino a +800 °C. Il cavo integrato del sensore per alte temperature compensa le interferenze dei campi elettrici e magnetici. In combinazione con l'elevata stabilità in temperatura e la linearità eccezionalmente elevata, ciò consente risultati di misura precisi anche in condizioni ambientali difficili. I sensori si montano facilmente tramite un bloccaggio circonferenziale e dispongono di un cavo del sensore integrato, che può essere prolungato tramite un ulteriore cavo del sensore standard.
Caratteristiche
- Campi di misura (mm): 1 | 2 | 5 | 10
- Linearità a partire da 0,5 µm
- Risoluzione a partire da 10 nm
- Ampio intervallo di temperatura -50 ... +800 °C
- Diametro del target a partire da Ø 8 mm
Download
Sensori robusti per ambienti difficili

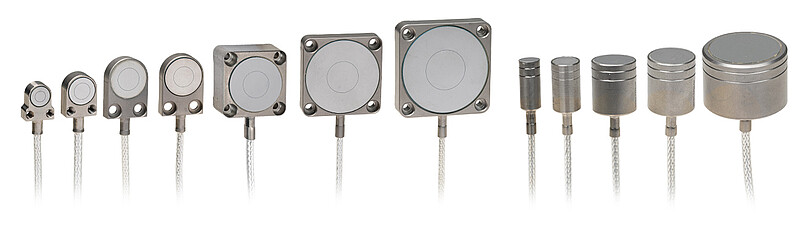

I sensori capacitivi del tipo CSH/SE e CSH/FL/SE sono progettati per ambienti difficili, in cui, ad esempio, sono presenti temperature estremamente basse o forti campi magnetici. Inoltre, sono ideali per applicazioni in camera sterile nonché nell'ultra alto vuoto. I sensori sono disponibili sia in versione cilindrica (CSH/SE) sia come sensore piatto (CSH/FL/SE).
Caratteristiche
- Campi di misura (mm): 0,2 | 0,5 | 1 | 1,2 | 2 | 3 | 5
- Linearità a partire da 0,25 µm
- Risoluzione a partire da 0,075 nm
- Intervallo di temperatura -270 ... +200 °C
- Per ambienti gravosi come temperature estremamente basse, camera sterile, UHV o in presenza di forti campi magnetici
Download
Data Sheet capaNCDT CSH/SE / capaNCDT CSH/FL/SE
Sensori ultracompatti per spazi ristretti

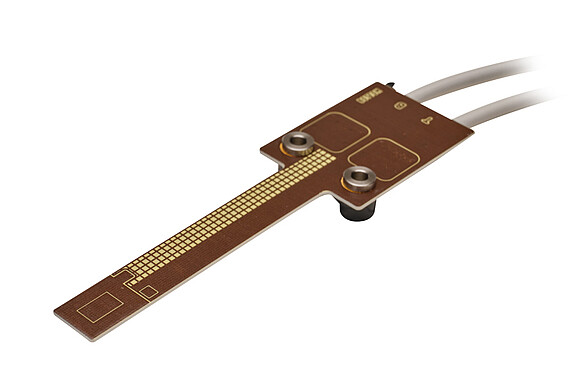

Micro-Epsilon offre sensori capacitivi estremamente compatti per l'integrazione in spazi di installazione ristretti. Che si tratti di sensori cilindrici con diametro di soli 3 mm, sensori piatti con spessore di soli 0,35 mm oppure versioni PCB flessibili – lo spazio richiesto nel punto di misura è minimo. Inoltre, il campo di misura inizia direttamente dal sensore, il che consente un ulteriore risparmio di spazio.

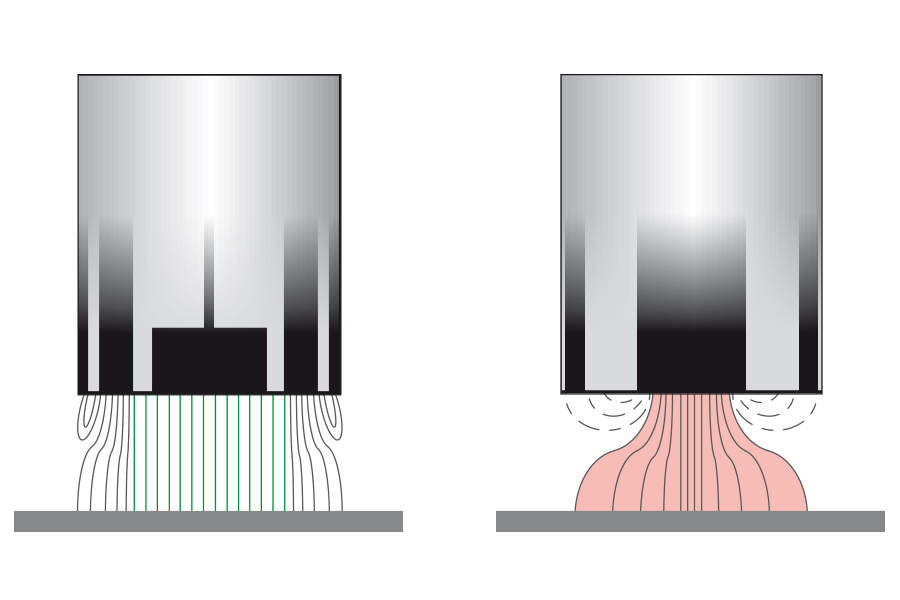

Struttura triassiale – massima stabilità del segnale
I sensori capacitivi della Micro-Epsilon sono dotati di una struttura triassiale che li distingue nettamente dai sensori convenzionali. Un anello di protezione integrato genera un campo di misura molto omogeneo e costituisce la base per misurazioni estremamente precise, garantendo al contempo un'elevata stabilità del segnale. Un cavo del sensore elettricamente schermato riduce al minimo i fattori di disturbo e garantisce un segnale di misura particolarmente a basso rumore e affidabile.
Il sensore giusto per la vostra misurazione
Micro-Epsilon offre la gamma leader di sensori con numerosi modelli. A seconda della situazione di installazione sono disponibili sensori cilindrici, sensori piatti, sensori con filettatura integrata o sensori PCB flessibili. Grazie a materiali ottimizzati per la custodia e la colata, i sensori capacitivi possono essere integrati in quasi ogni ambiente:
- Leghe speciali (ad es. Inconel) per alte temperature
- Acciaio inox per camera sterile/vuoto
- Titanio per l'utilizzo in campi magnetici forti
- Invar per la massima stabilità in temperatura

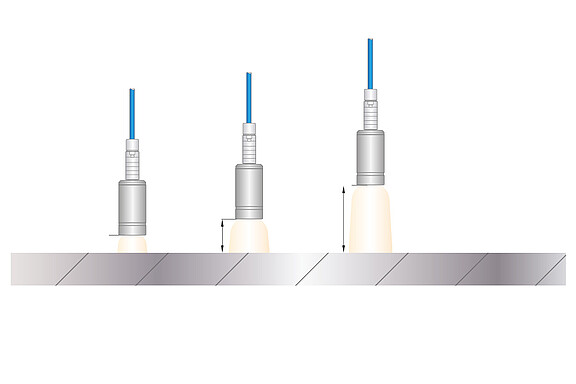

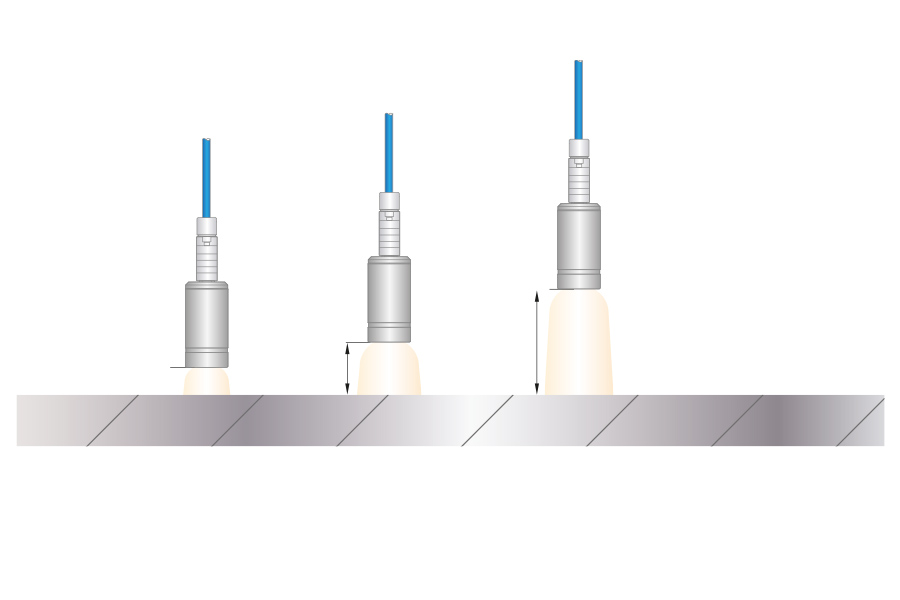

Ampliamento e riduzione del campo di misura
Per aumentare la flessibilità nell'utilizzo, i campi di misura possono essere ampliati o ridotti mediante una taratura di fabbrica del controller, applicando un fattore (ad es. 0,5 o 2). In questo modo, le geometrie dei sensori esistenti possono essere utilizzate anche per campi di misura più ampi, oppure la precisione di misurazione può essere aumentata mediante la riduzione del campo di misura.

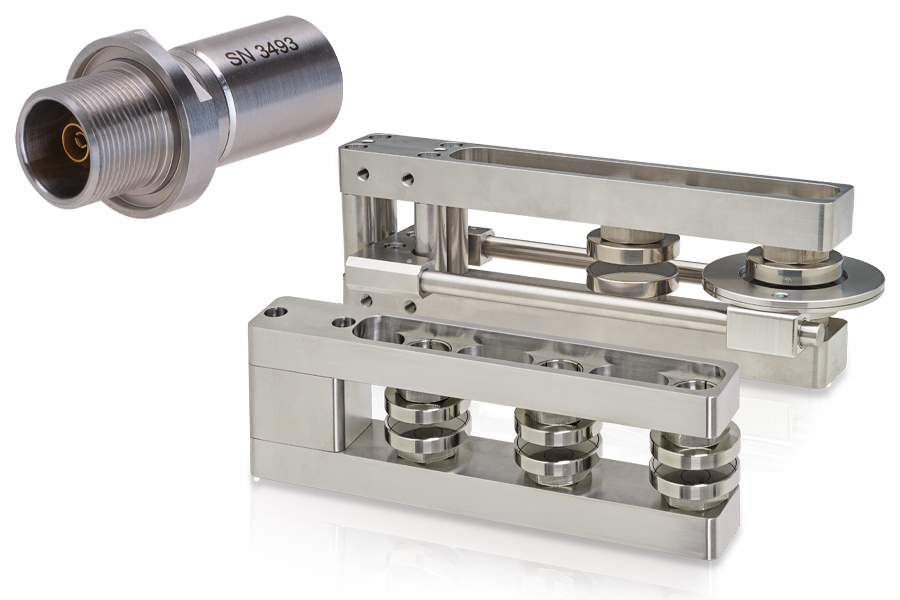

Accessori per il vuoto e per la misurazione dello spessore
Un ampio programma di accessori consente l'adattamento ottimale dei sensori alle più svariate applicazioni. Tra questi rientrano componenti per il vuoto come passanti e cavi del sensore compatibili con il vuoto, nonché lunghezze dei cavi personalizzate ed espansioni per misurazioni speciali. Per la misurazione dello spessore su due lati, una staffa di montaggio opzionale consente una soluzione multicanale calibrabile, se necessario. Inoltre, gli ugelli di soffiaggio per sensori traferro favoriscono un utilizzo affidabile in ambienti difficili.
