Metrologia 2D/3D

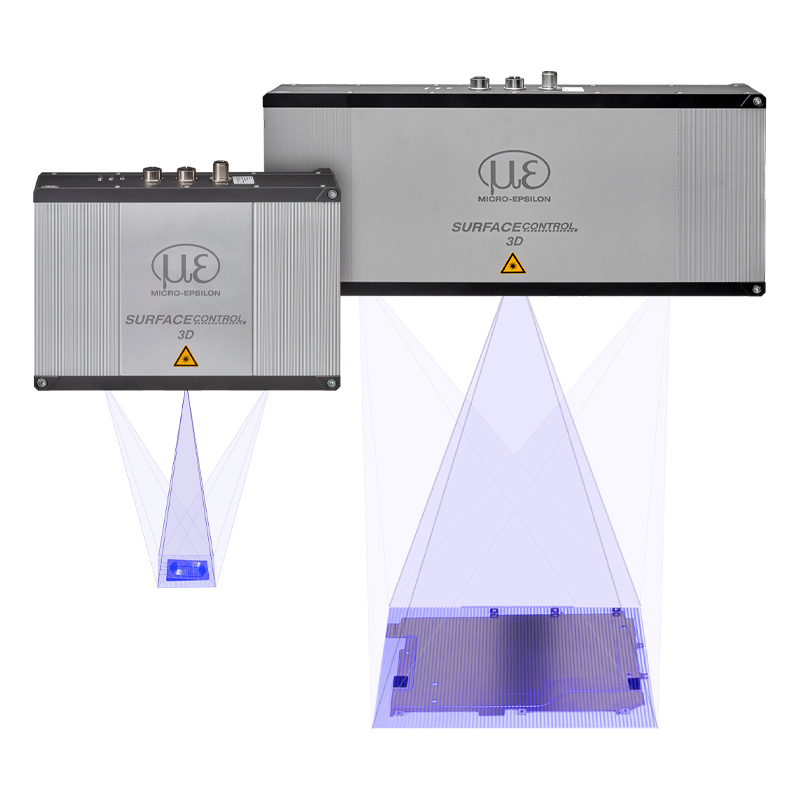

Quasi ogni superficie: i sensori 3D-Snapshot surfaceCONTROL acquisiscono superfici opache e a riflessione diffusa sull’intera area, senza contatto e con elevata precisione. Da un’unica acquisizione si ottengono dati 3D calibrati ad alta risoluzione, che vengono impiegati per misurazioni geometriche, controlli della superficie e il controllo qualità industriale.

Misurazioni rapide: grazie a tempi di acquisizione ed elaborazione brevi e all’elevata precisione in Z, i sensori sono ideali per misurazioni e controlli complessi in linea, a bordo linea o su robot.

Compatibile e SMART: a seconda delle dimensioni del target, dei requisiti di risoluzione e del concetto di integrazione, sono disponibili diversi modelli – dal sensore 3D-Snapshot compatto fino alla soluzione tutto-in-uno intelligente con valutazione integrata e output diretto dei valori misurati.

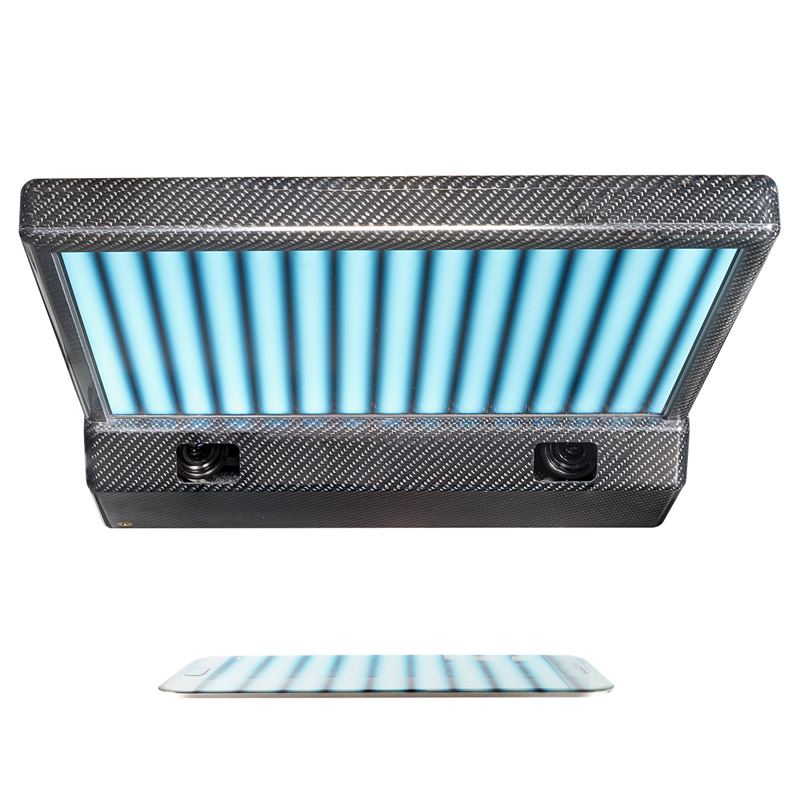

I sensori reflectCONTROL offrono una soluzione innovativa per il rilevamento di difetti su superfici altamente riflettenti e trasparenti. Questi sensori utilizzano la deflettometria a misurazione di fase e consentono la misurazione dell’area. A differenza della tradizionale ispezione visiva da parte dell’uomo, che comporta un notevole dispendio di manodopera e di tempo di lavoro, il sensore reflectCONTROL fornisce risultati di misurazione precisi, che consentono di analizzare in dettaglio la qualità di una superficie. Sono disponibili potenti pacchetti software per la valutazione e la parametrizzazione, che migliorano significativamente l’efficienza e la precisione dell’ispezione delle superfici.

Gli scanner laser della Micro-Epsilon sono sinonimo di massime performance nella metrologia 2D e 3D. Riuniscono la massima precisione con una velocità elevata e permettono risultati stabili e riproducibili nei più diversi settori. I modelli scanCONTROL sono disponibili con diversi campi di misura e sono progettati per l’uso in linea. Che si tratti di semplice misurazione dei profili, guida robot, ispezione di superfici o controllo della geometria 3D ad alta precisione, gli scanner laser forniscono dati di misurazione precisi per processi stabili.

Novità: la serie scanCONTROL 8500 offre massime prestazioni con la valutazione SMART integrata. Grazie alla matrice 4K avanzata e alla tecnologia GREEN LASER all’avanguardia, gli scanner laser convincono per la straordinaria precisione, l’elevata stabilità del segnale e la velocità di misura più elevata della loro classe.

Precisione ridefinita – Gli scanner laser della Micro-Epsilon

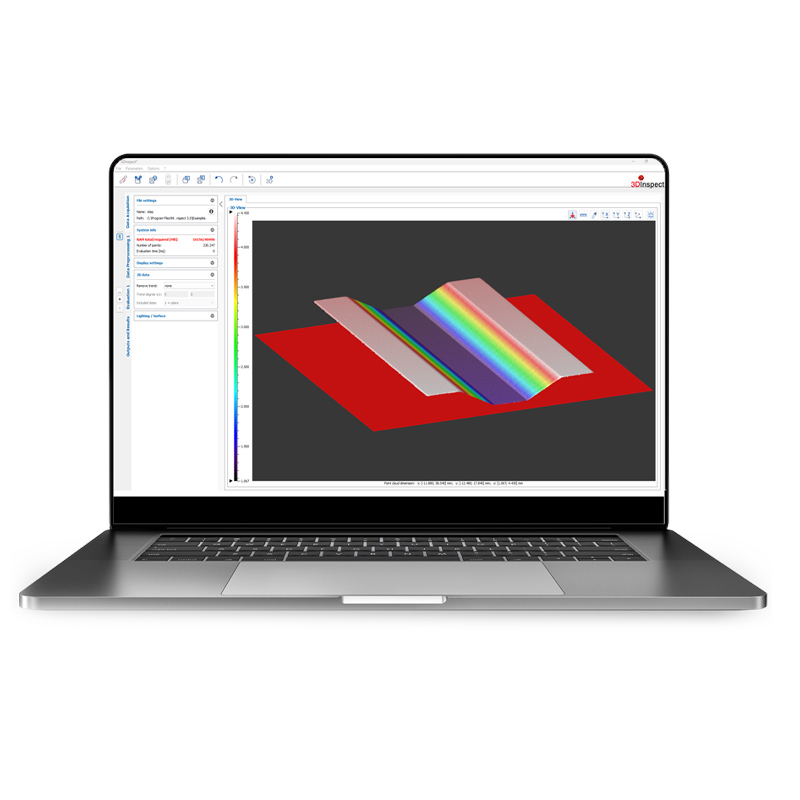

3DInspect è uno strumento software completo e intuitivo per tutti i sensori 3D della Micro-Epsilon. La parametrizzazione dei sensori 3D e l’acquisizione dei dati di misura avvengono direttamente dal software 3DInspect. Potenti strumenti consentono di orientare e filtrare nuvole di punti, riconoscere e selezionare in modo intuitivo le aree rilevanti e creare combinazioni di programmi. Le nuvole di punti in 3D possono essere poi elaborate a piacere per inviare al sistema di controllo i valori di misura rilevati.

Il software potente per tutti i sensori 2D/3D. Intuitivo. Performante. Universale.

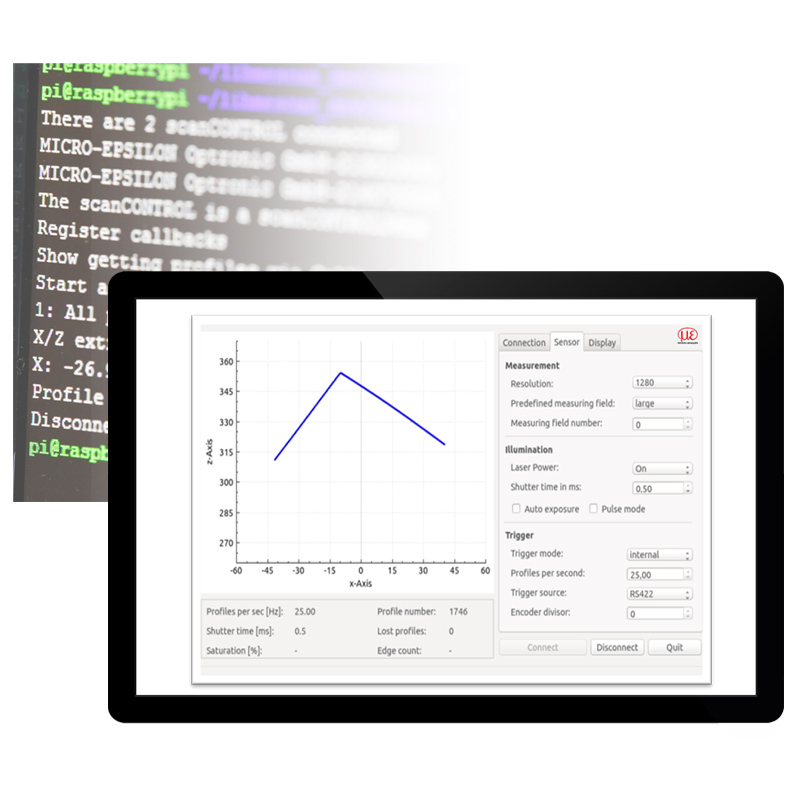

I sensori 3D di Micro-Epsilon dispongono di un Software Development Kit (SDK) facilmente integrabile, basato sugli standard industriali GigE Vision e GenICam, che offre anche i seguenti blocchi di funzioni:

• Configurazione di rete e collegamento al sensore
• Controllo sensore completo
• Controllo della trasmissione di fotogrammi
• Gestione di record di parametri definiti dall’utente
• Esempi di programmi in C++ e relativa documentazione

L’accesso al sensore tramite GigE Vision è possibile anche senza SDK con un Client GenICam.

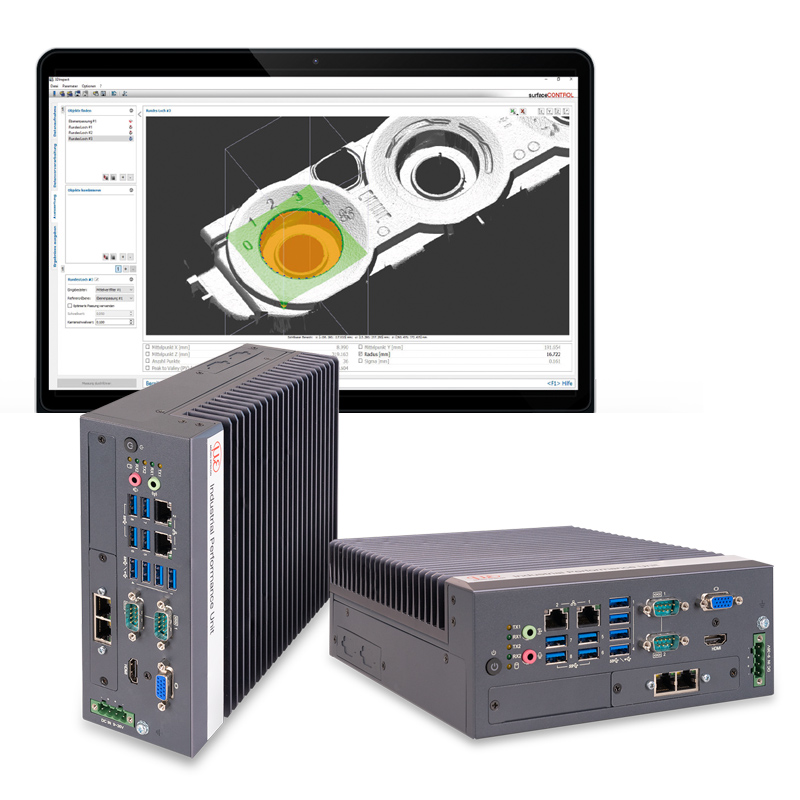

Industrial Performance Unit è una piattaforma di calcolo per la messa in funzione efficiente dei sensori 3D di Micro-Epsilon. Il controller è pienamente compatibile con le misurazioni 3D in linea. Grazie all’intuitivo software 3DInspect con tecnologia Valid3D, la parametrizzazione dei sensori avviene in modo semplice e rapido, consentendo di iniziare subito le misurazioni. I dati in 3D vengono elaborati direttamente nella Industrial Performance Unit, quindi analizzati e valutati tramite 3DInspect. L’output dei risultati avviene tramite le interfacce integrate PROFINET, EtherCAT ed EtherNet/IP.

Con 3D Profile Unit è possibile calcolare molteplici profili singoli dei sensori scanCONTROL 30xx in un sistema di coordinate comune, consentendo in tal modo di generare un profilo 2D oppure una nuvola di punti 3D compositi. Così si possono rilevare le più disparate geometrie, ampliare i campi di misura o effettuare misurazioni dello spessore. La posizione del sensore viene abbinata precisamente a quella del target tramite ingressi integrati dell’encoder.

Su 3DInspect Software si effettua l’analisi dei dati e la parametrizzazione del sistema. Il controller 3D Profile Unit è dotato di una valutazione integrata collegata alla connessione Industrial Ethernet, che consente pertanto il controllo dell’applicazione e l’uscita del valore misurato a un PLC. In alternativa, è possibile collegare il controller 3D Profile Unit anche tramite GigE Vision ai più comuni programmi di elaborazione immagini, fungendo così da fonte di dati grezzi.

I micrometri ottici di Micro-Epsilon funzionano secondo il metodo della luce trasmessa (micrometri ThruBeam). In questo processo, un trasmettitore genera una barriera luminosa parallela, che colpisce un’unità ricevente. Se si guida un target nel fascio di luce, il fascio si interrompe. L’ombreggiatura risultante viene rilevata dall’ottica di ricezione e viene emessa come valore misurato. I micrometri ottici sono solitamente utilizzati per le misurazioni dimensionali nella produzione, nel monitoraggio delle macchine e nel controllo qualità. Nel processo è possibile registrare con una grande precisione dimensioni come il diametro, lo spazio, l’altezza e la posizione.
