surfaceCONTROL 3D 3560
Sensore 3D completamente integrato: meno hardware, integrazione semplice
Controllo in linea al 100% in sincronia con la produzione
Ripetibilità in Z fino a 0,25 µm: rileva le minime differenze di altezza
Misurazione 3D rapida ad alta risoluzione - per risultati precisi senza perdite di tempo
Sensori 3D intelligenti per misurazioni 3D-Snapshot rapide e a elevata precisione
I sensori tutto-in-uno surfaceCONTROL 3D 3560 acquisiscono le superfici in modo rapido e altamente preciso. La potente piattaforma del sensore consente tempi di acquisizione e di valutazione particolarmente brevi, creando così i presupposti per processi di controllo efficienti e tempi di ciclo brevi. Grazie alla valutazione SMART integrata, i risultati di misura vengono forniti direttamente in output – senza alcuna unità di elaborazione aggiuntiva.
Con oltre 10 milioni di punti 3D per misurazione e una ripetibilità in Z fino a 0,25 µm, i sensori rilevano in modo affidabile anche le differenze di altezza, le deviazioni di planarità, i difetti di forma e le caratteristiche superficiali più piccoli.
Per valutazioni personalizzate, i modelli 3D DATA forniscono dati 3D completi. Tramite PROFINET, EtherCAT ed EtherNet/IP i valori misurati vengono trasmessi direttamente al sistema di controllo dell’impianto e facilmente integrati negli ambienti di automazione esistenti.
Caratteristiche particolari
- Massima precisione: ripetibilità in Z fino a 0,25 µm
- Acquisizione 3D rapida a partire da 0,2 s – per tempi di ciclo brevi
- Elevata densità di dati: oltre 10 milioni di punti 3D per misurazione
- Sistema tutto-in-uno SMART – senza unità di elaborazione esterna: sensore, valutazione e software in un unico dispositivo
- Controllo qualità automatizzato nel processo di produzione
- Facile integrazione: Output diretto dei valori misurati e interfacce industriali

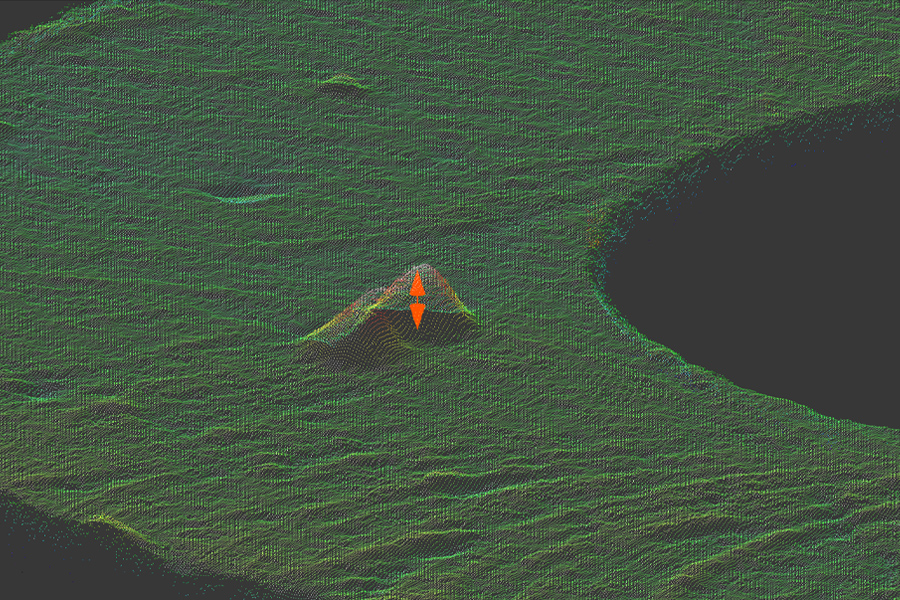

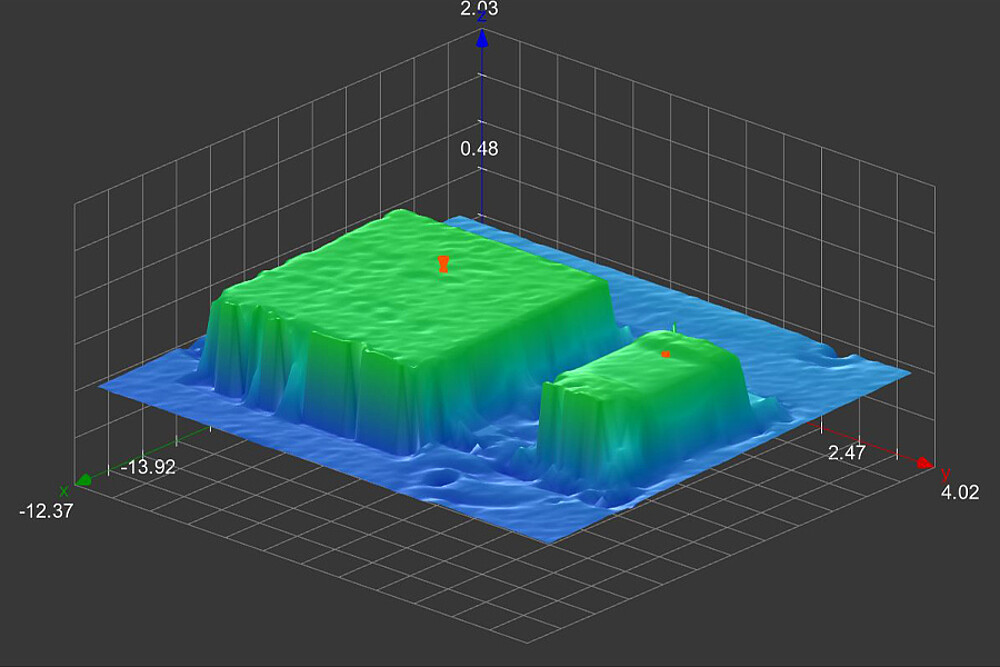

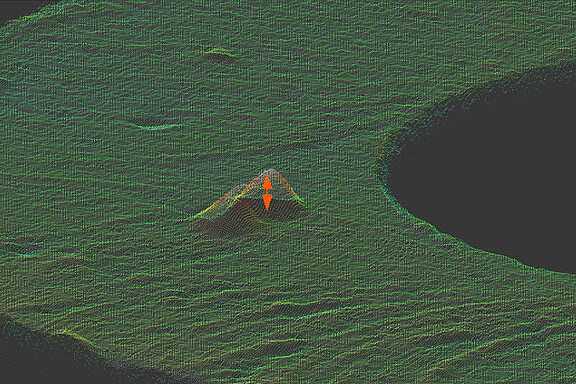

Rilevare con precisione le minime differenze strutturali e di altezza
Con un’elevata risoluzione laterale fino a 8 µm e un’eccellente ripetibilità in Z fino a 0,25 µm, i sensori surfaceCONTROL 3D 3560 rilevano in modo affidabile anche le strutture, le differenze di altezza e le caratteristiche superficiali più piccole. In questo modo è possibile misurare con precisione e valutare in dettaglio geometrie fini, deviazioni di forma, errori di planarità e irregolarità superficiali.

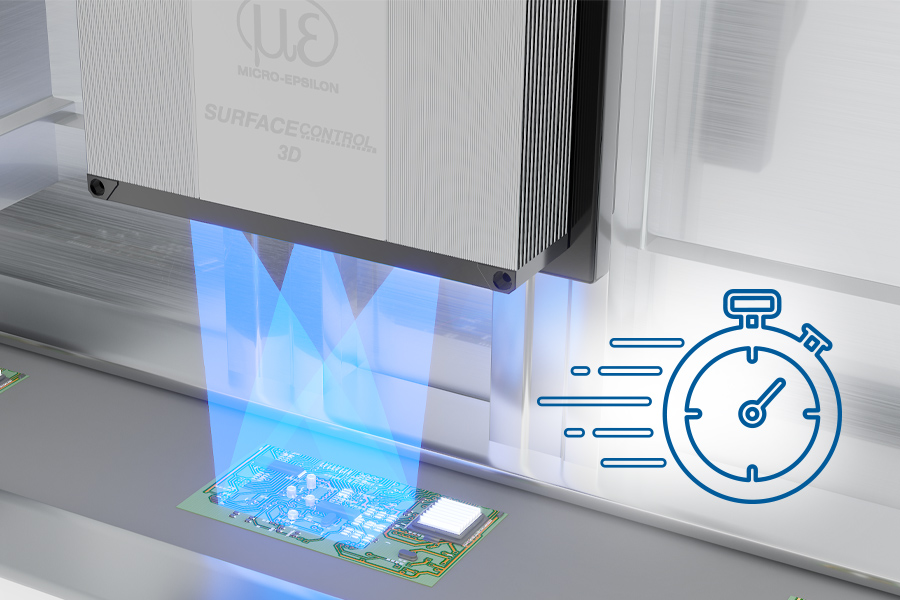

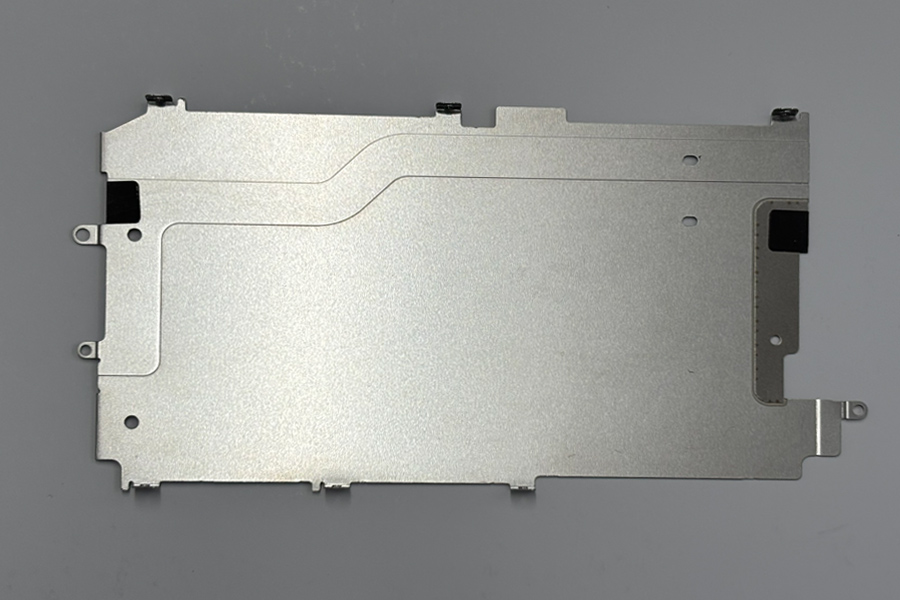

Acquisizione 3D rapida e tempi di elaborazione ridotti
I sensori surfaceCONTROL 3D 3560 acquisiscono dati 3D ad alta precisione in tempi brevissimi. I tempi di acquisizione brevi, a partire da 0,2 secondi, riducono il tempo di fermo del target e consentono cicli di controllo rapidi nei processi automatizzati.
Grazie alla rapida elaborazione, i valori misurati calcolati, le caratteristiche o le valutazioni OK/NOK sono disponibili in tempi brevi. In questo modo le decisioni sulla qualità possono essere riportate direttamente nel processo di produzione – una soluzione ideale per controlli in linea, tempi di ciclo brevi e applicazioni robotizzate.

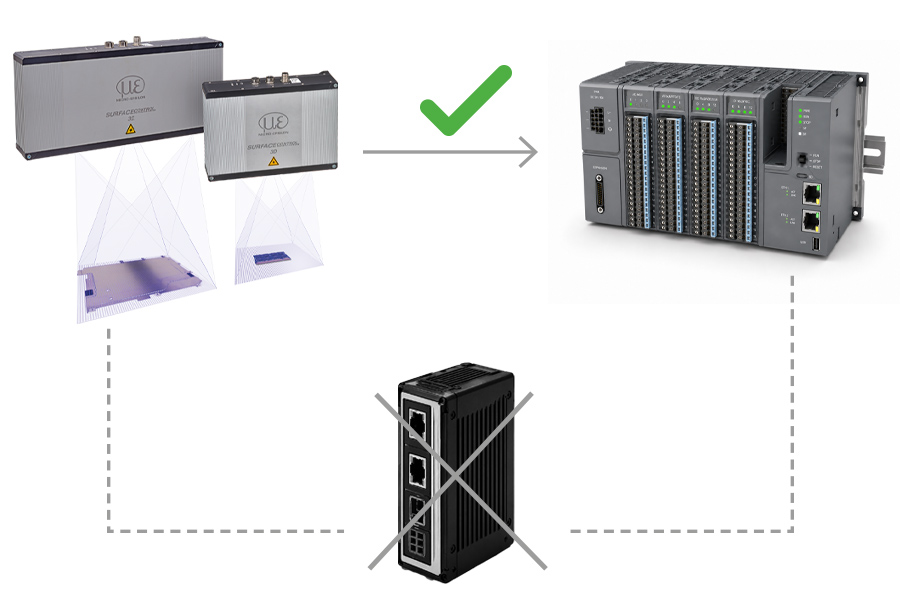

Soluzione tutto-in-uno completamente integrata
surfaceCONTROL 3D 3560
- Soluzione completa ad alte prestazioni per misurazioni 3D industriali
- Sensore, valutazione e licenza software riuniti in un unico sistema. Lo sforzo di integrazione si riduce notevolmente. Unità di elaborazione esterna non necessaria
SMART – output diretto dei valori misurati nel sensore

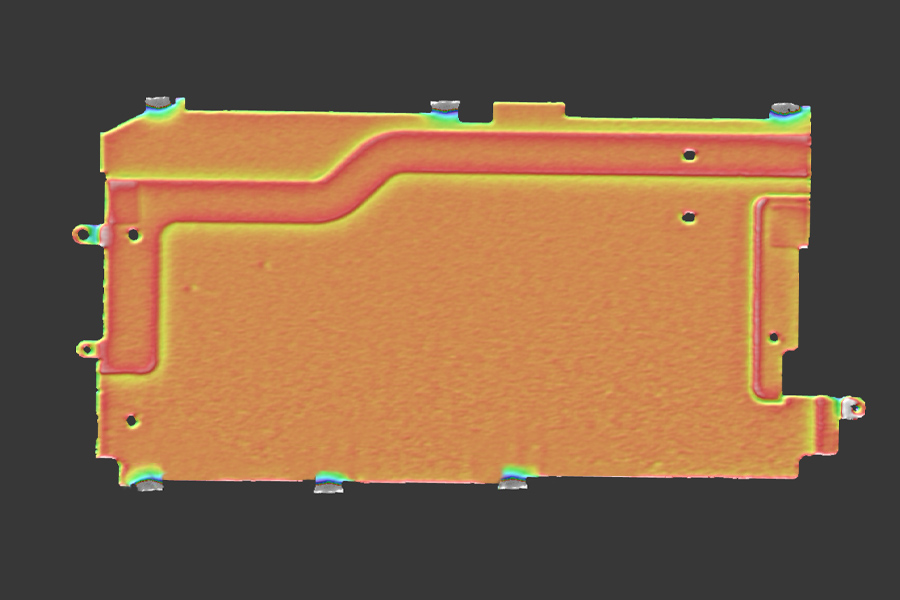

I programmi di misurazione vengono creati facilmente in 3DInspect, salvati nel controller del sensore ed eseguiti direttamente – senza unità di elaborazione esterna. Il sensore fornisce i risultati di misura e le valutazioni direttamente al processo di produzione. SMART è quindi ideale per controlli automatizzati con output diretto dei valori misurati.
3D DATA - ulteriore elaborazione flessibile dei dati 3D completi nel software del cliente
Nella modalità 3D DATA, il surfaceCONTROL 3D 3560 fornisce dati 3D completi e calibrati. Questi possono essere integrati in modo flessibile nel software e nei sistemi di elaborazione delle immagini del cliente tramite Gigabit Ethernet e il 3D-SDK di Micro-Epsilon.
Bus di campo direttamente dal sensore
Per una facile integrazione nei processi di controllo in linea automatizzati, il surfaceCONTROL 3D 3560 supporta la comunicazione tramite PROFINET, EtherCAT ed EtherNet/IP. In questo modo, i valori misurati possono essere trasmessi direttamente al sistema di controllo dell’impianto.

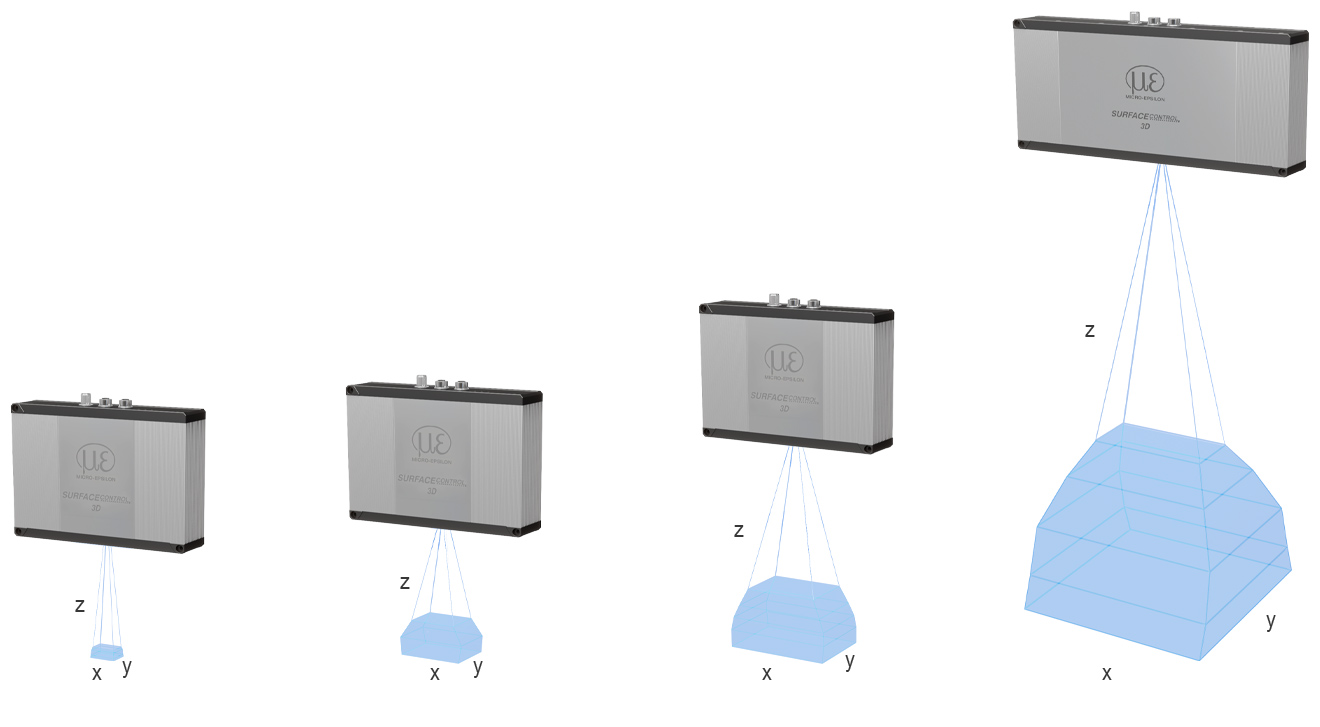

4 campi di misura per diversi controlli
La serie surfaceCONTROL 3D 3560 è disponibile in diversi campi di misura. Ciò consente di adattare il sensore in modo ottimale a diverse dimensioni dei componenti, a vari requisiti di risoluzione e a diversi controlli.

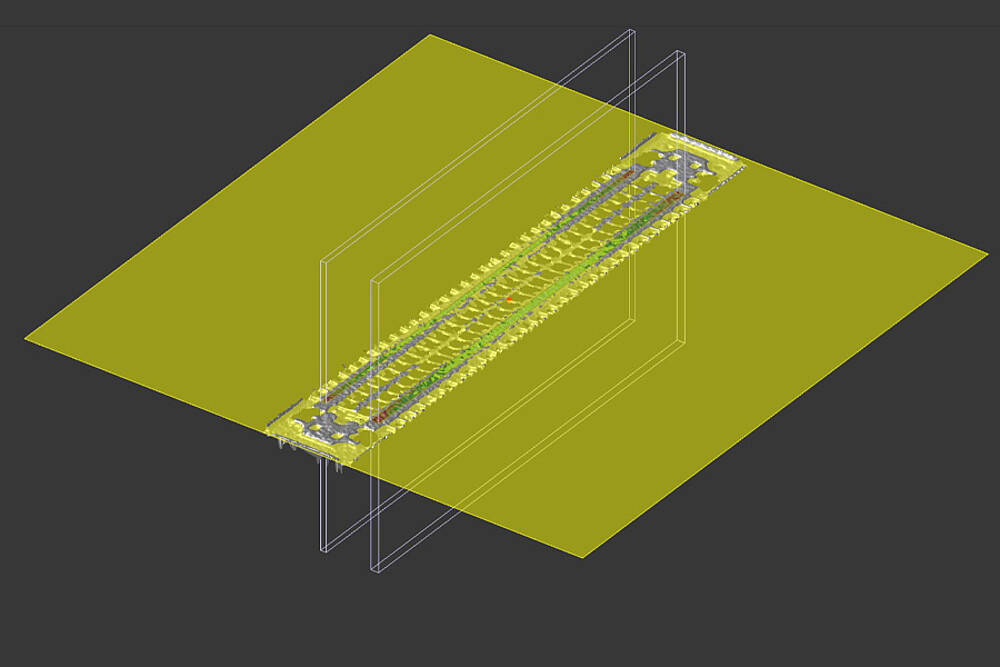

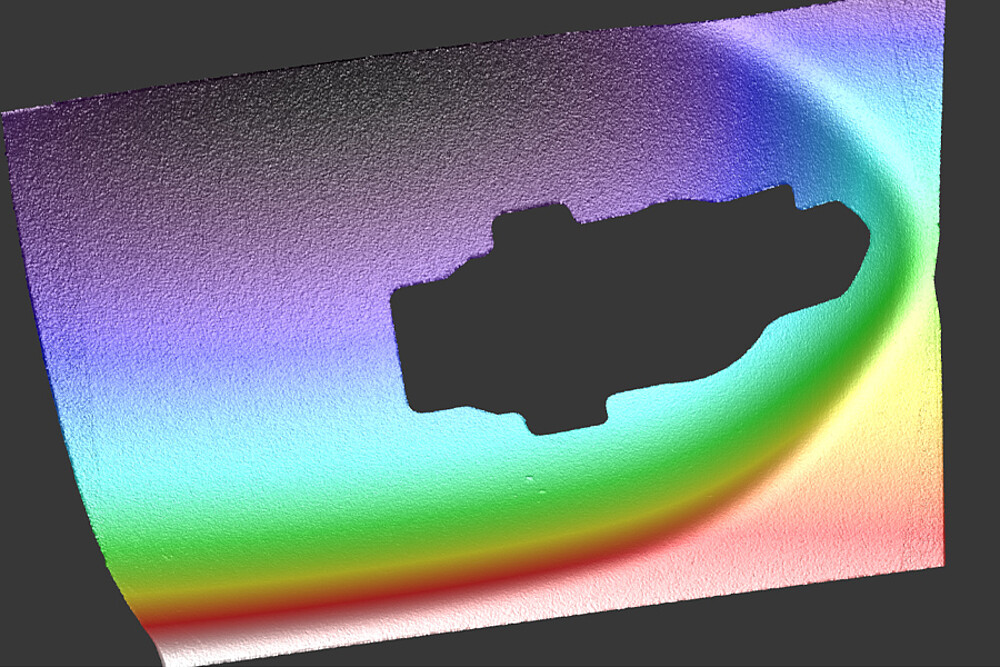

Esempi di applicazione
