Sensore 3D-Snapshot per ampi campi di misura
I modelli della serie surfaceCONTROL 3D 2600 acquisiscono componenti di grandi dimensioni rapidamente, sull’intera superficie e senza contatto. Con campi di misura fino a 650 × 495 mm e distanze di lavoro da 475 a 1.250 mm, sono ideali per controlli 3D automatizzati in linea, a bordo linea o sul robot.
L’ampio campo di lavoro consente il rilevamento affidabile di diverse altezze dei componenti, posizioni variabili degli oggetti e geometrie di grandi dimensioni. I sensori risultano quindi ideali per controlli su superfici ampie, nonché per il controllo dei difetti, della forma e della geometria.
Grazie a GigE Vision/GenICam e alle interfacce industriali, i sensori possono essere integrati facilmente nei processi di controllo automatizzati.
Caratteristiche particolari
- Grandi campi di misura fino a 650 × 495 mm per il controllo dell’intera superficie di componenti di grandi dimensioni in un’unica acquisizione
- Acquisizione affidabile di diverse altezze dei componenti con un’ampia profondità del campo di misura fino a 300 mm
- Rilevamento di minimi scostamenti in altezza e sulla superficie grazie all’elevata ripetibilità in Z
- Tempi di ciclo brevi e controlli in linea: tempo di acquisizione a partire da 0,25 s
- Controller integrato - riduce l’impegno in termini di hardware, cablaggio e integrazione
- Misurazione 3D-Snapshot senza contatto con sorgente luminosa a LED
- Dati 3D calibrati per misurazioni e controlli a elevata precisione
- Gigabit Ethernet con GigE Vision/GenICam
- Comunicazione diretta tramite PROFINET, EtherCAT ed EtherNet/IP
- Ideale per componenti di grandi dimensioni, applicazioni robotizzate e processi di controllo in linea

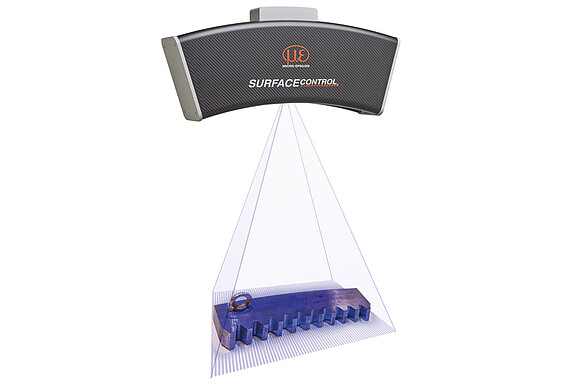

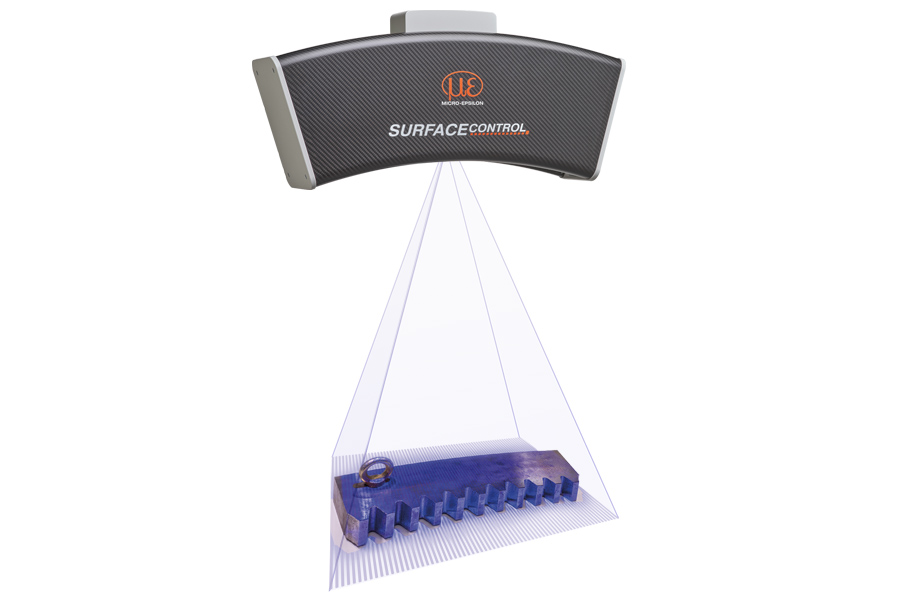

Elevata precisione in Z anche con ampi campi di misura
Il surfaceCONTROL 3D 2600 combina grandi campi di misura con un’elevata ripetibilità in Z e consente quindi controlli 3D precisi anche su componenti di grandi dimensioni. In questo modo è possibile effettuare confronti affidabili tra valore nominale e valore effettivo, valutazioni OK/NOK e attività di monitoraggio del processo e della produzione.

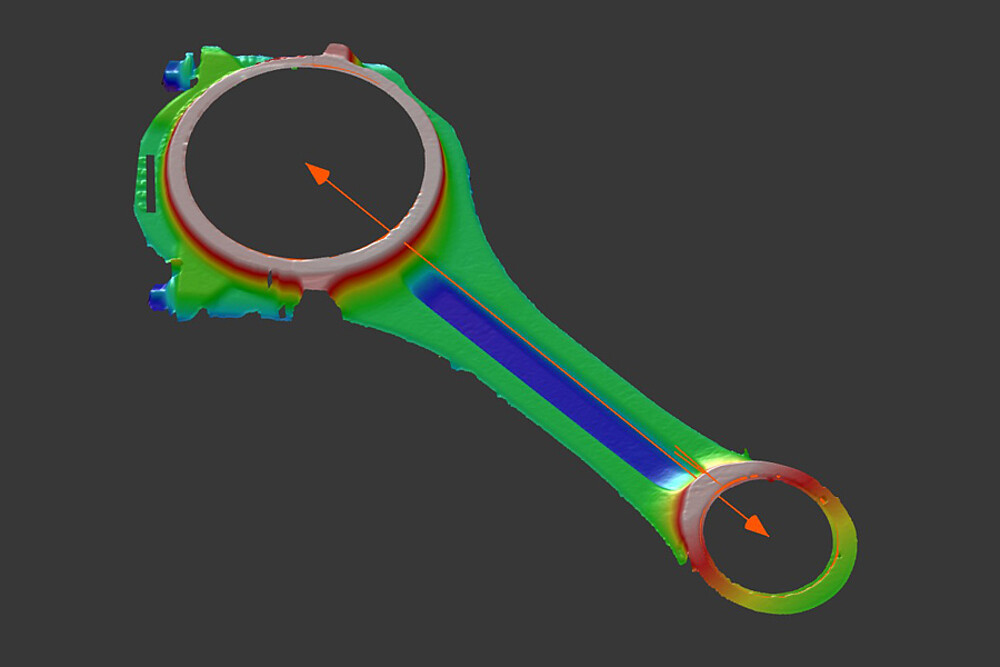

I dati 3D acquisiti sull’intera superficie sono particolarmente adatti per il controllo della forma e della geometria, il rilevamento di deviazioni di planarità, deformazioni, difetti di forma locali e irregolarità superficiali, nonché per il rilevamento dei difetti su target di grandi dimensioni. In questo modo, il sensore supporta un controllo qualità oggettivo e contribuisce a ridurre gli scarti.

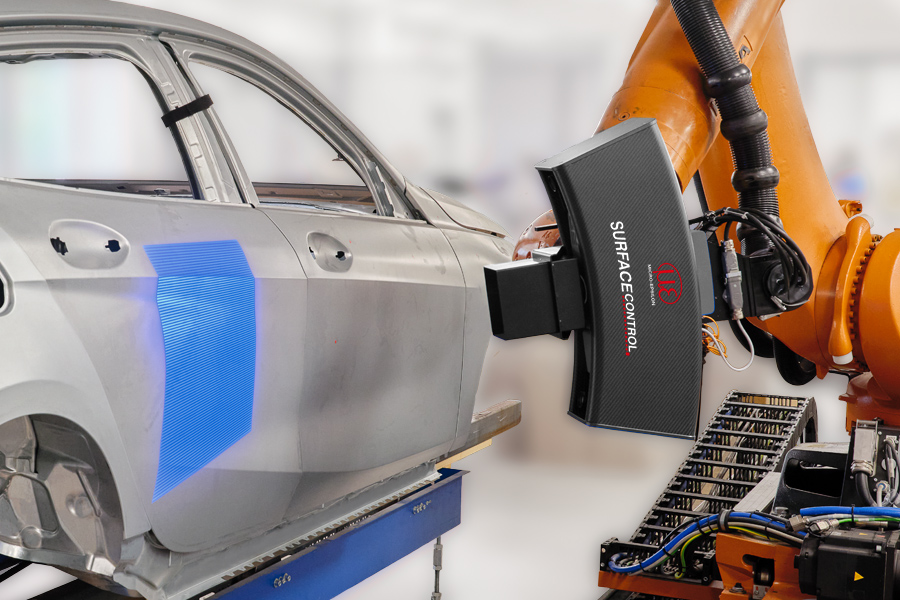

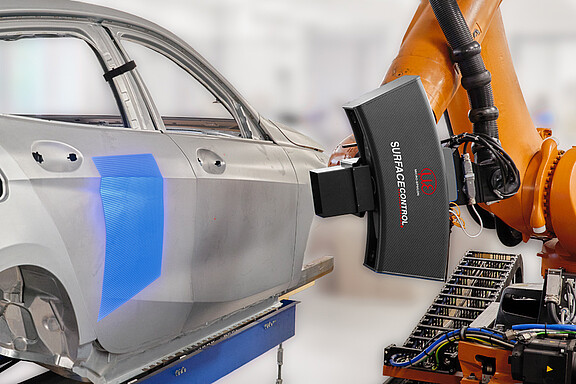

Acquisizione 3D rapida per processi industriali
Il surfaceCONTROL 3D 2600 acquisisce dati 3D in tempi molto brevi. Il breve tempo di acquisizione riduce il tempo in cui il target deve restare fermo e consente quindi procedure di controllo rapide nei processi automatizzati.
Inoltre, tempi di elaborazione brevi garantiscono che i dati 3D calcolati siano rapidamente disponibili per l’ulteriore valutazione, la decisione sulla qualità o il controllo del processo. Il sensore è quindi ideale per controlli automatizzati in linea, a bordo linea o su robot.
Molteplici misurazioni e controlli

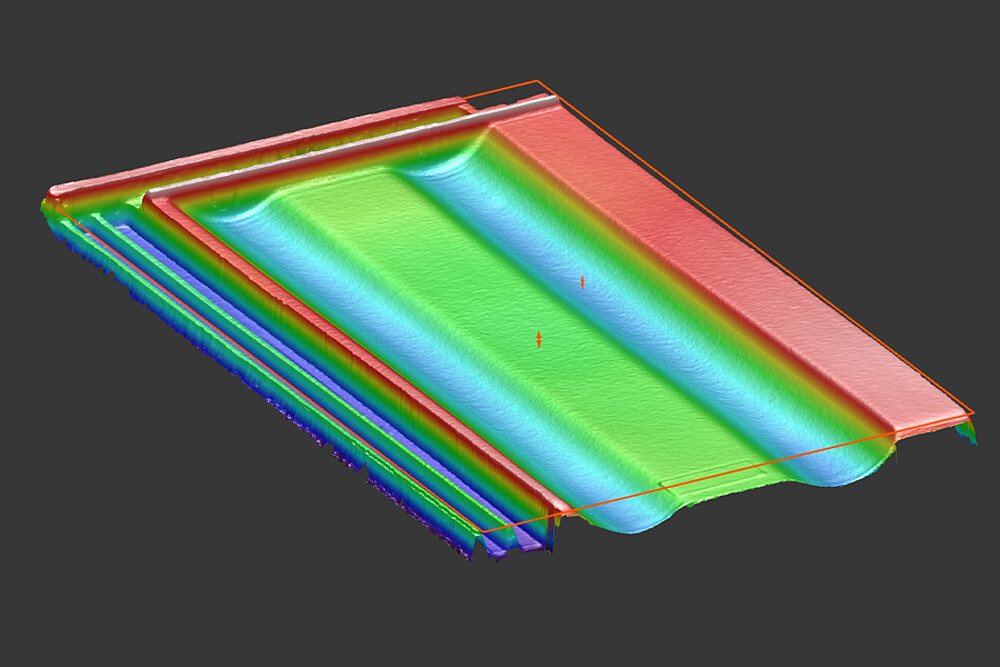

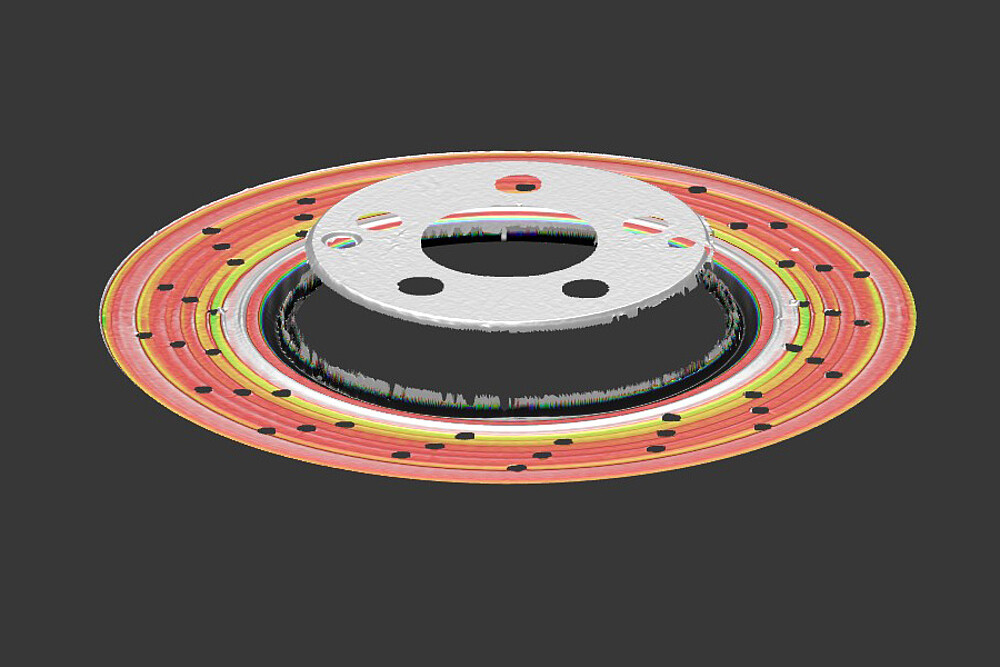

I sensori 3D surfaceCONTROL sono adatti a numerose misurazioni e controlli nell’ambito del controllo qualità industriale. Rilevano forme, contorni, altezze, planarità e caratteristiche geometriche con la stessa affidabilità con cui rilevano posizione, presenza e completezza dei singoli componenti. Inoltre consentono il controllo dell’intera superficie e rendono visibili e misurabili nella nuvola di punti 3D gli scostamenti locali, come ammaccature, scheggiature, sporgenze, incavi o altri difetti.

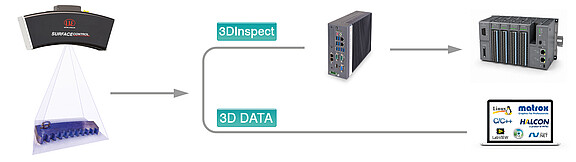

Valutazione e integrazione
I modelli della serie surfaceCONTROL 3D 26x0 sono progettati per misurazioni e controlli 3D su ampie superfici. A seconda del concetto di integrazione, sono disponibili due varianti: SC2600 per l’ulteriore elaborazione flessibile dei dati 3D completi e SC2610 con valutazione tramite 3DInspect.
SC2610 - Valutazione con 3DInspect
Il surfaceCONTROL 3D 2610 viene impiegato insieme a un’IPU.
La valutazione dei dati 3D avviene tramite 3DInspect sull’IPU. Programmi di misurazione, analisi delle caratteristiche e valutazioni possono essere creati con facilità e impiegati per controlli automatizzati.
Inoltre, i modelli favoriscono l’integrazione nei processi di controllo industriali. A seconda della versione e del concetto di sistema, le misurazioni, i risultati calcolati o le valutazioni OK/NOK possono essere trasmessi ai sistemi sovraordinati e ai sistemi di controllo – ideale per controlli in linea automatizzati, stazioni di controllo o applicazioni robotizzate.

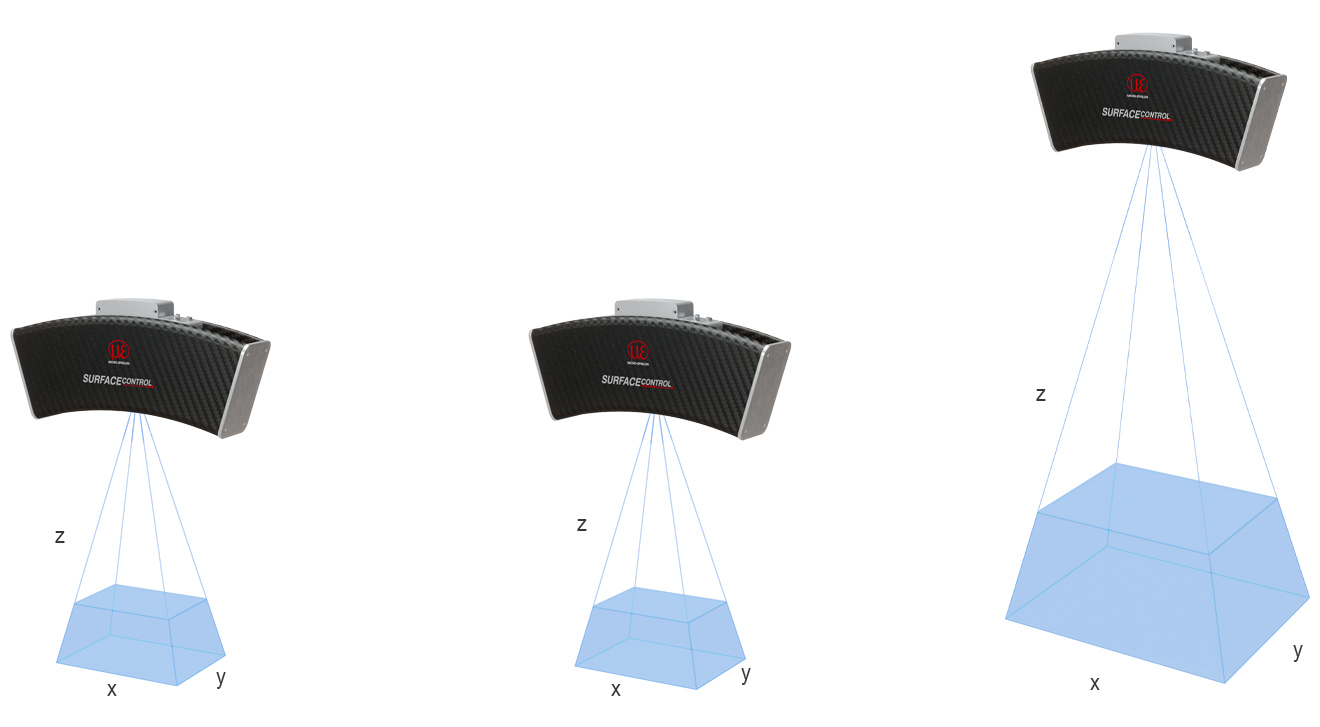

Grandi campi di misura per controlli su superfici ampie
Il surfaceCONTROL 3D 2600 è appositamente progettato per target di grandi dimensioni. A seconda del modello, sono disponibili campi di misura di 300 × 220 mm, 400 × 300 mm o 575 × 435 mm al centro del campo di misura. Al limite del campo di misura è possibile acquisire addirittura campi di misura fino a 650 × 495 mm.
