Scanner laser ad alte prestazioni per misurazioni dei profili precise in processi dinamici
Scanner laser ad alte prestazioni con elevata frequenza dei profili e alta risoluzione

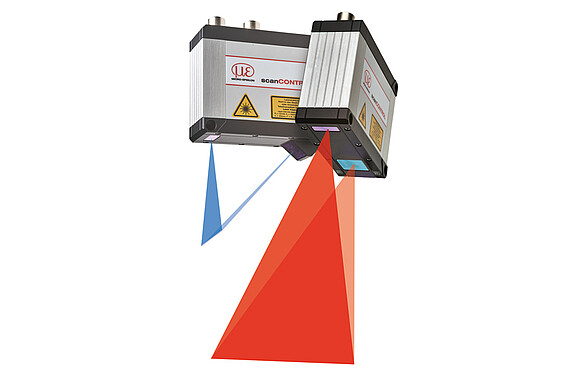

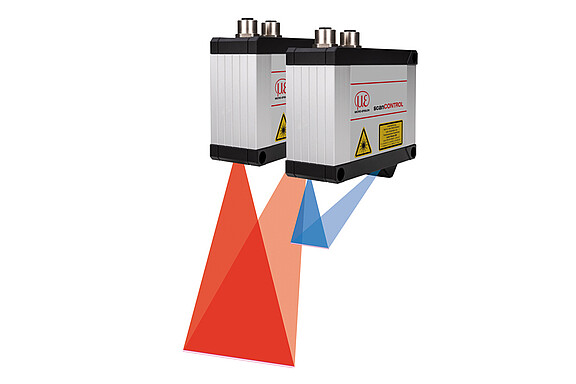

Gli scanner laser delle serie scanCONTROL 30x2 e 30x0 rientrano tra i sensori di profilo più performanti in termini di ingombro, precisione e frequenza di misura. Entrambe le serie, con una frequenza dei profili fino a 10 kHz, sono progettate per precise misurazioni 2D e 3D in processi dinamici e forniscono dati di profilo calibrati fino a circa 10 milioni di punti al secondo.
Grazie all'innovativa modalità High Dynamic Range, gli scanner forniscono risultati di misura precisi anche su superfici complesse e sono disponibili sia con laser rosso sia con laser blu.
Caratteristiche particolari
- Scanner compatti con controller integrato – integrazione semplice
- Campo di misura asse X fino a 600 mm | asse Z fino a 600 mm
- Risoluzione asse X: 1.024 punti oppure 2.048 punti/profilo
- Frequenza dei profili fino a 10 kHz – ideale per processi altamente dinamici
- Tre modalità operative: High-Resolution, High Dynamic Range, High Speed
- Laser rosso / Tecnologia Blue Laser brevettata
Disponibile nelle versioni PROFILE e SMART
Gli scanner laser sono disponibili come variante PROFILE e SMART. Gli scanner PROFILE forniscono dati di profilo calibrati che vengono ulteriormente elaborati tramite il software del cliente. Gli scanner SMART, invece, operano in modo autonomo in modalità stand-alone ed elaborano i profili direttamente nel sensore. I programmi di misurazione desiderati vengono configurati con il software scanCONTROL Configuration Tools ed eseguiti dal controller interno.
Grazie a modalità operative predefinite, i sensori possono essere adattati in modo ottimale alla rispettiva misurazione: “High-Resolution” per la massima precisione possibile, “High Dynamic Range” per il rilevamento ottimizzato dei profili su superfici disomogenee o complesse e “High Speed” per misurazioni più veloci possibili senza sfasamento temporale durante l'esposizione.
Ampio campo di misura con 430 e 600 mm
Gli scanner laser scanCONTROL 30xx sono ora disponibili anche con un ampio campo di misura, che copre un'area di misura di di 430 x 390 mm oppure 600 x 600 mm. In questo modo è possibile rilevare grandi oggetti di misura con alta precisione.
Modalità HDR
Grazie alla modalità High Dynamic Range, il sensore fornisce risultati di misura precisi anche su superfici non omogenee. Le esposizioni avvengono simultaneamente, senza sfasamento temporale, e consentono il rilevamento affidabile di oggetti in rapido movimento.
È possibile ottenere velocemente il risultato di misura grazie alle modalità operative
A seconda della misurazione è possibile scegliere tra tre modalità operative predefinite. “High-Resolution” per la massima precisione possibile, “High Dynamic Range” per un rilevamento ottimizzato dei profili su superfici complesse e “High Speed” per misurazioni più veloci possibili.

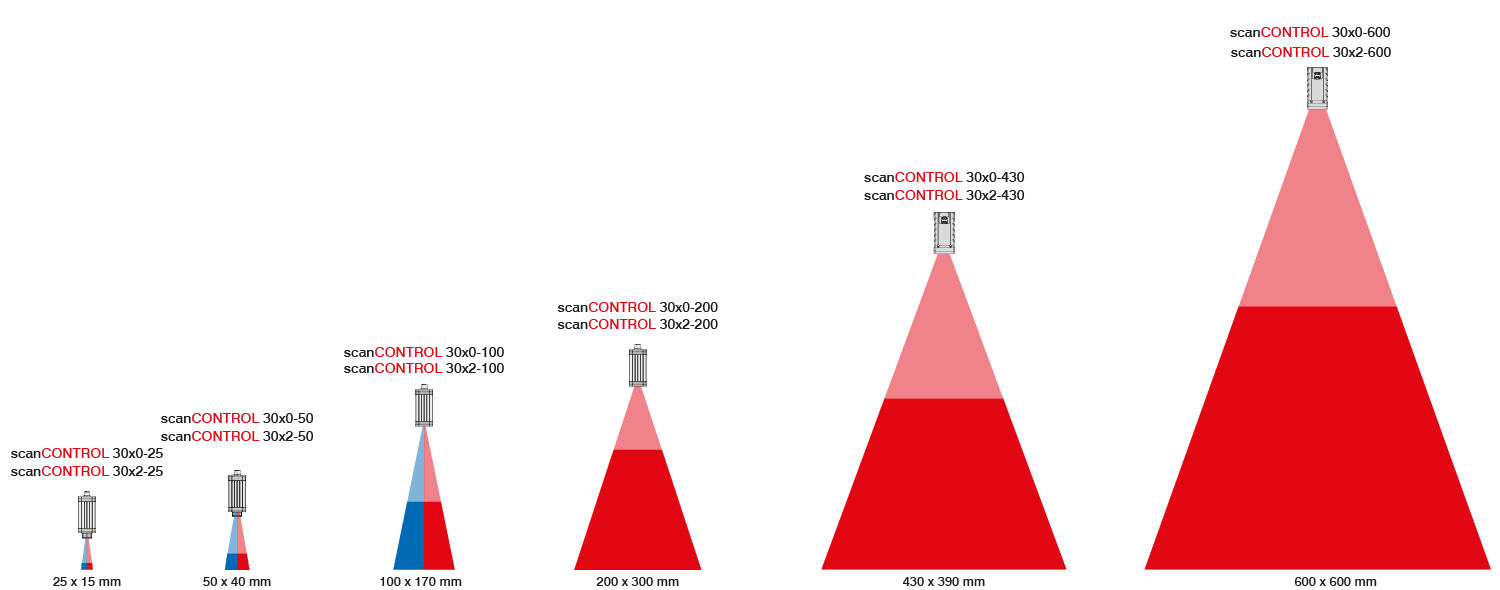

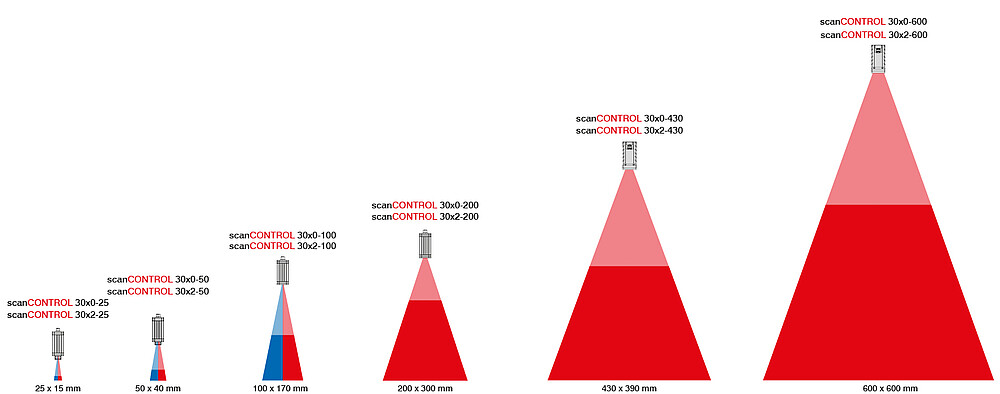

Campi di misura disponibili
Facile integrazione grazie a numerose interfacce
