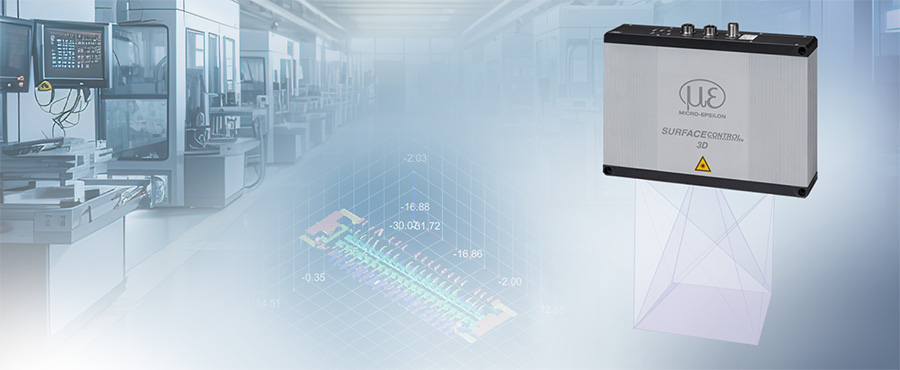

Mit dem surfaceCONTROL 3D 3560 bietet Micro-Epsilon eine neue Generation leistungsfähiger 3D-Snapshot-Sensoren für die automatisierte Qualitätsprüfung. Als All-in-One-Lösung vereint der Sensor Aufnahme, Verarbeitung und Auswertung in einem einzigen Gerät. Hochauflösende 3D-Daten werden direkt im Sensor verarbeitet und die ermittelten Messwerte oder bewerteten Ergebnisse unmittelbar an die Steuerung ausgegeben. Dadurch sinken Systemkomplexität, Integrationsaufwand und zu übertragendes Datenvolumen. Gleichzeitig ermöglicht der integrierte Controller eine deutlich schnellere Verarbeitung und verkürzt die Messdauer um ein Vielfaches.
Hohe Detailgenauigkeit für anspruchsvolle Prüfaufgaben
Mit nur einer Aufnahme erfasst der surfaceCONTROL 3D 3560 vollständige 3D-Daten des Messobjekts. Dank einer Z-Wiederholpräzision von bis zu 0,25 µm und einer lateralen Auflösung von bis zu 8 µm werden selbst kleinste Strukturen und Höhenunterschiede zuverlässig erkannt. Die dabei entstehende dichte 3D-Punktewolke ermöglicht eine präzise Bewertung von Form, Geometrie und Oberflächenmerkmalen. Vier unterschiedliche Messfelder schaffen zusätzliche Flexibilität für verschiedenste Bauteilgrößen und Messaufgaben.
Direkte Auswertung für schnelle Automatisierungsprozesse
Ein entscheidender Vorteil ist die integrierte Auswertung. Die Messdaten müssen nicht zunächst an einen externen Rechner übertragen werden, sondern können direkt im Sensor hinsichtlich Form, Geometrie, Oberfläche oder Qualität ausgewertet werden. An die SPS oder das übergeordnete System werden anschließend lediglich die benötigten Messwerte oder bereits bewerteten Ergebnisse übertragen. Für die Einbindung in Automatisierungsumgebungen stehen Schnittstellen wie PROFINET, EtherCAT, EtherNet/IP, Modbus TCP und UDP zur Verfügung. Alternativ können die 3D-Daten über GenICam und GigE Vision in kompatible Bildverarbeitungssysteme integriert werden.
Industrietauglich für unterschiedlichste 3D-Messaufgaben
Der surfaceCONTROL 3D 3560 eignet sich für zahlreiche Anwendungen in der industriellen Qualitätssicherung, beispielsweise zur Prüfung der Koplanarität bestückter Leiterplatten, zur Inline-Kontrolle von Wärmeleitpasten oder zur hochauflösenden 3D-Prüfung von Smartphone-Komponenten. Dank IP67-Aluminiumgehäuse, einer Fremdlichtbeständigkeit von bis zu 10.000 Lux sowie hoher Schock- und Vibrationsfestigkeit ist der Sensor zudem für den zuverlässigen Einsatz unter industriellen Produktionsbedingungen ausgelegt.
