Sensori capacitivi per misurazioni della distanza ad alta precisione

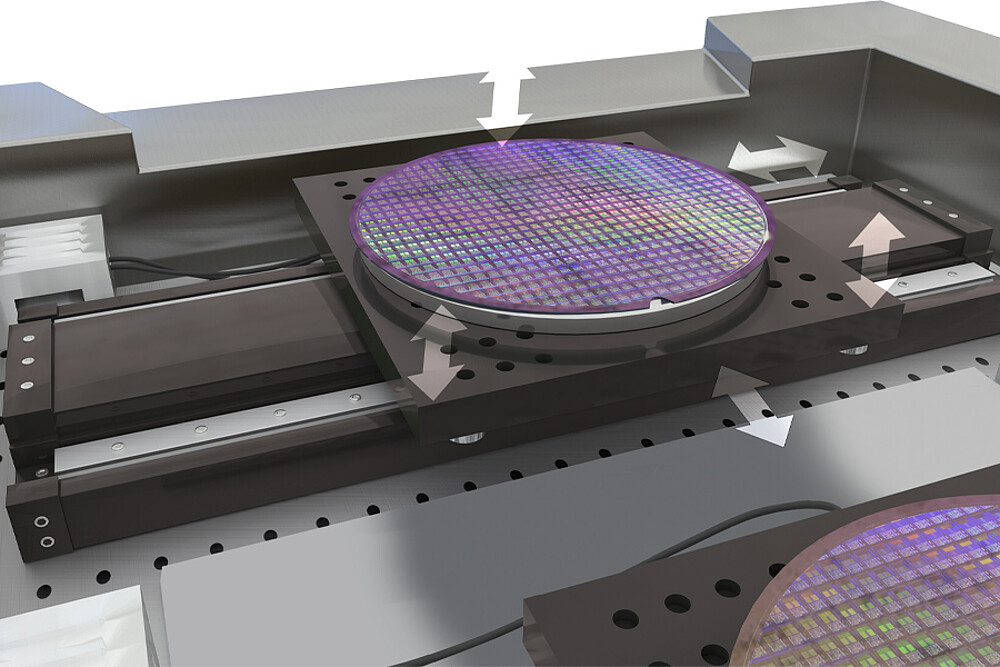

I sensori capacitivi vengono impiegati per la misurazione della distanza ad alta precisione con la massima stabilità del segnale. In qualità di leader tecnologico con la gamma di prodotti più performante a livello mondiale, la Micro-Epsilon offre soluzioni per numerose misurazioni. Grazie a struttura compatta, sensori robusti e numerose possibilità di adattamento, i sistemi possono essere integrati in modo flessibile nelle più svariate applicazioni industriali – dal controllo della macchina ad alta precisione nell’industria dei semiconduttori fino al monitoraggio continuo del processo nella produzione di batterie.
Micro-Epsilon – il riferimento per la tecnica di misurazione capacitiva di precisione.
Caratteristiche particolari

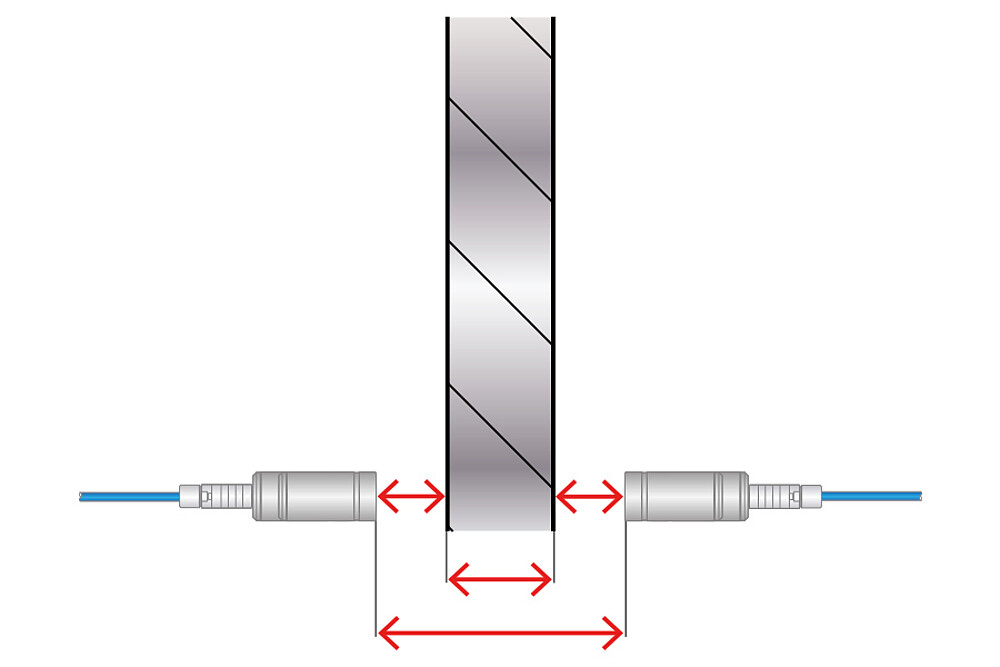

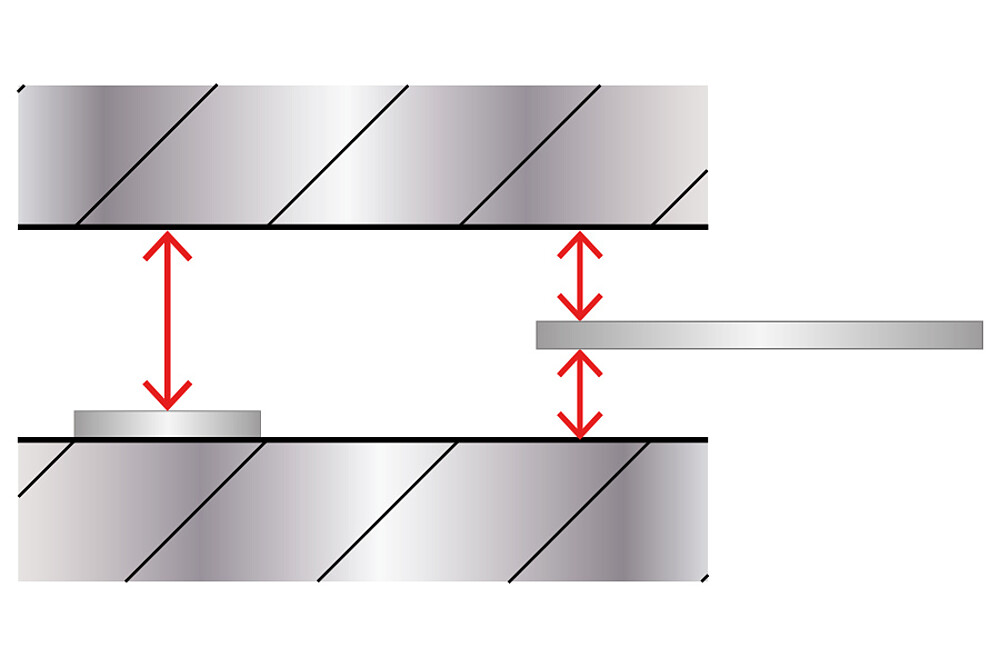

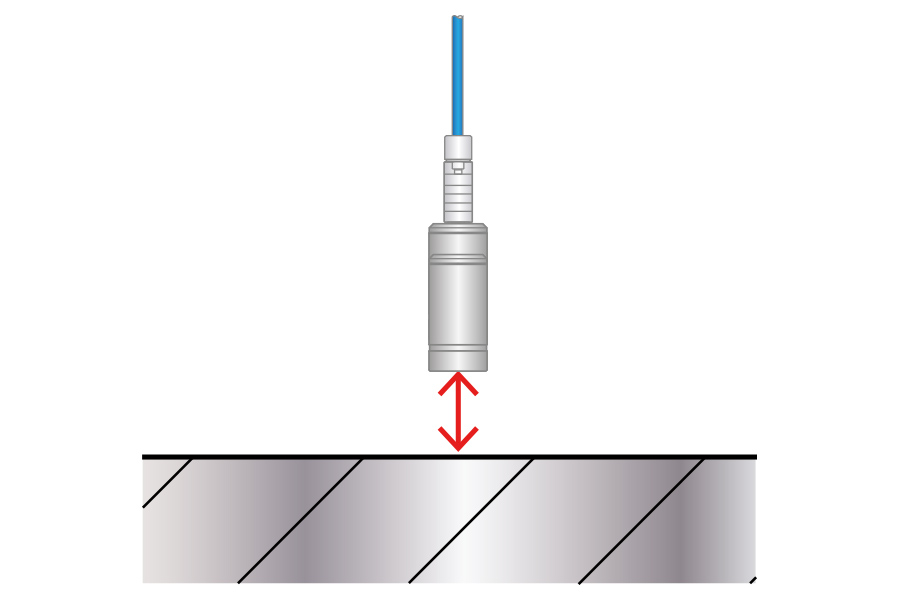

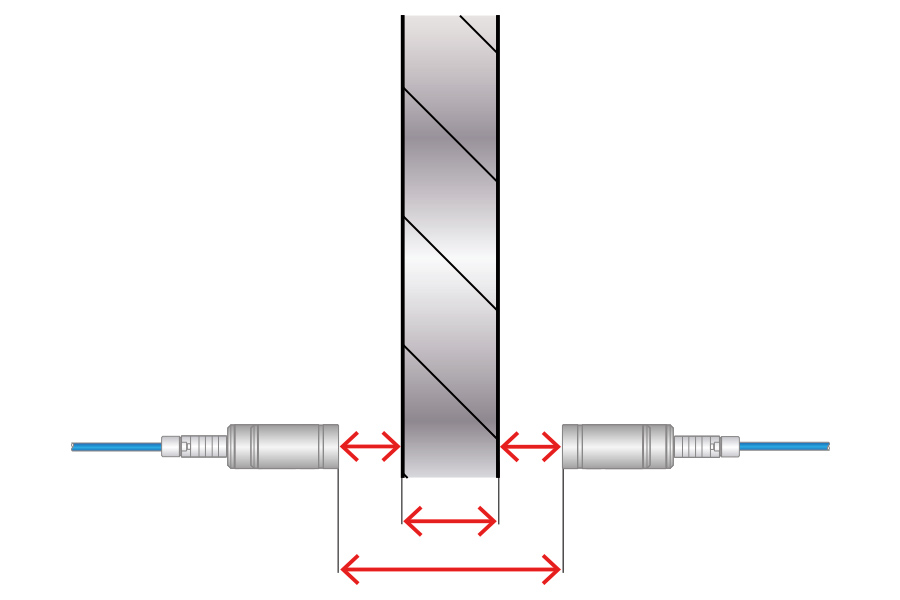

- Misurazione ad alta precisione di spostamento, distanza, gap e spessore
- Massima risoluzione fino a 30 picometri
- Utilizzabile universalmente su tutti gli oggetti da misurare elettricamente conduttivi

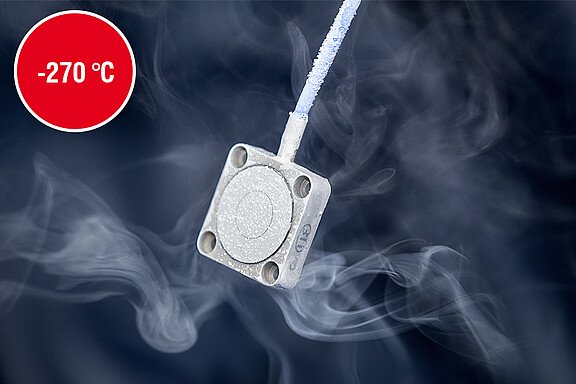

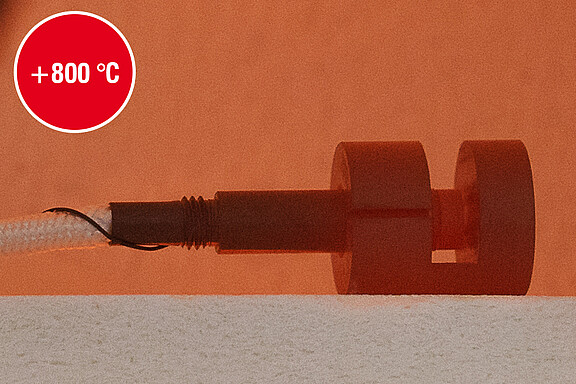

- Adatto a condizioni estreme: da -270 a +800 °C oppure UHV
- Estremamente stabile alle variazioni di temperatura

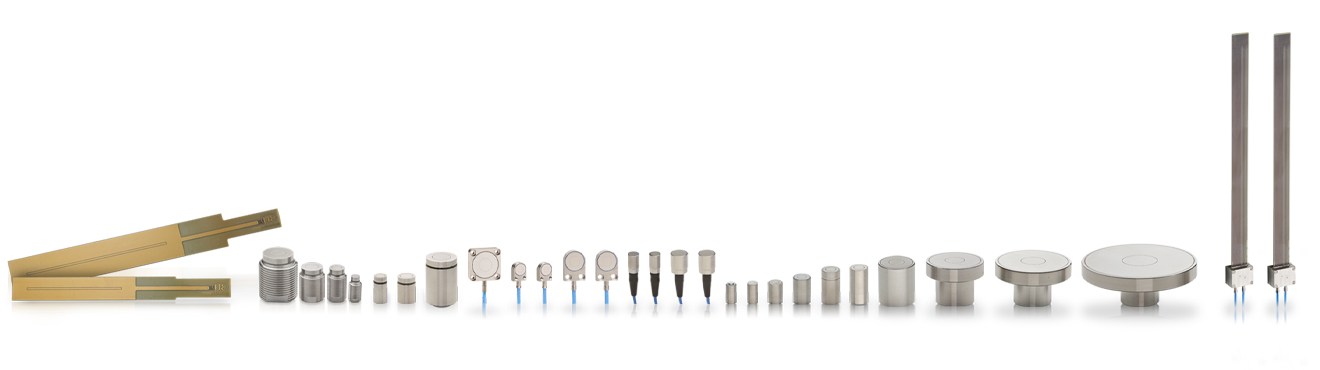

- Portafoglio prodotti all’avanguardia per molteplici possibilità di utilizzo
- Sensori e controller ottimizzati per applicazioni OEM in serie
Maggiore precisione per la misurazione della distanza, dello spessore e del gap.

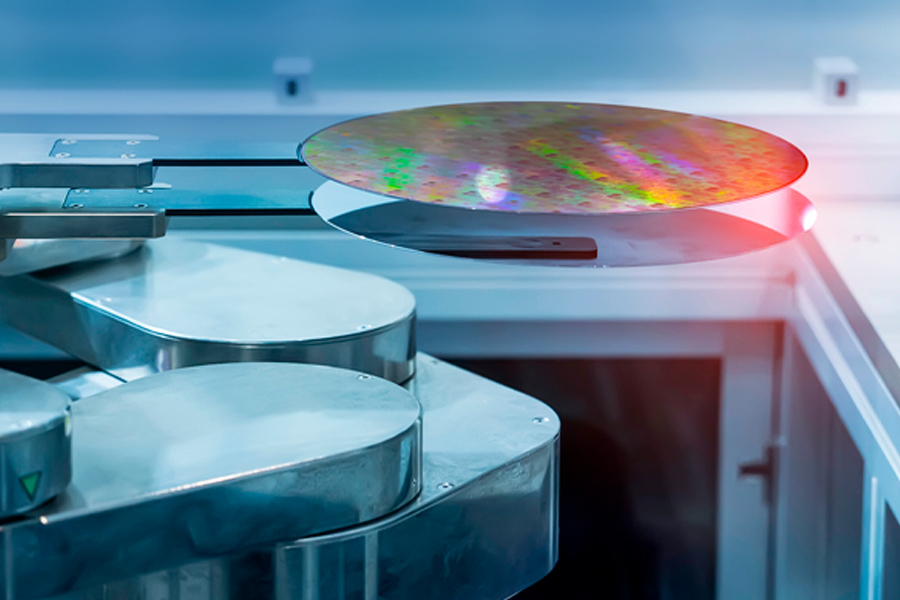

0,00000003 mm | Precisione che stabilisce nuovi canoni di riferimento
I sensori capacitivi raggiungono risoluzioni fino a 30 picometri. In questo modo è possibile rilevare le minime variazioni di distanza. Con una linearità di soli 80 nanometri, i sensori raggiungono una precisione imbattibile pur mantenendo la massima stabilità.

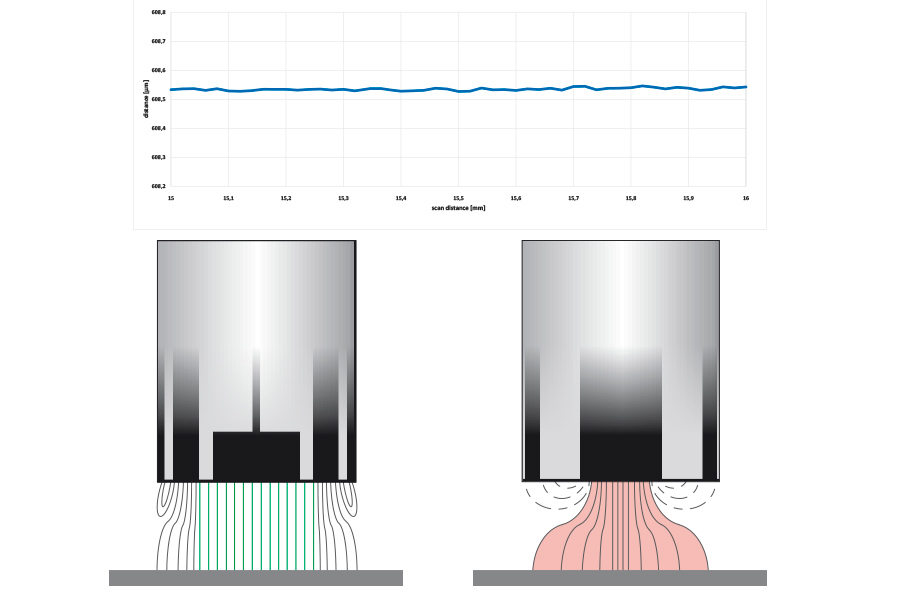

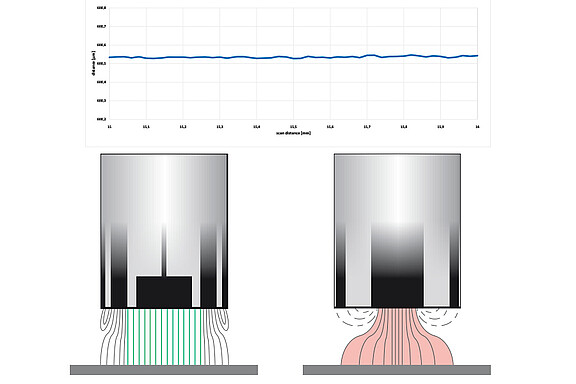

Massima stabilità del segnale grazie alla tecnologia a basso rumore
I sensori capacitivi della Micro-Epsilon garantiscono la massima stabilità del segnale e la massima precisione di misurazione, anche in applicazioni più complesse. La tecnologia a basso rumore integrata combina una struttura del sensore triassiale con cavi del sensore schermati elettricamente. Ciò consente di minimizzare efficacemente i fattori di disturbo e di ottenere segnali di misurazione particolarmente stabili e a basso rumore.
Ulteriore vantaggio: nelle misurazioni multicanale è consentito il contatto tra i sensori, il che rende possibili configurazioni di sensori particolarmente compatte. Per una maggiore affidabilità operativa, i sensori sono progettati a prova di cortocircuito.
Precisione in ogni ambiente – dalla camera sterile alla linea di produzione
- Tecnica costruttiva speciale dei sensori per la massima stabilità del segnale

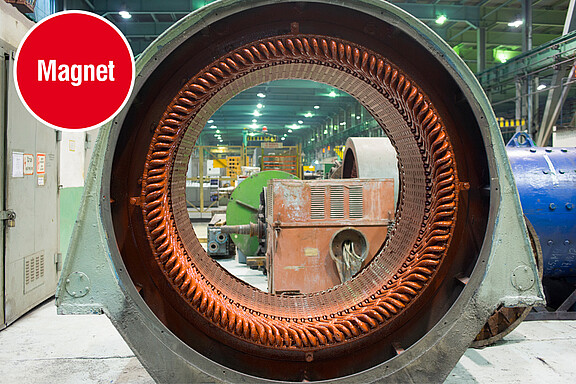

- Materiali termicamente stabili e non magnetici come Invar, titanio o leghe speciali (ad es. Inconel)

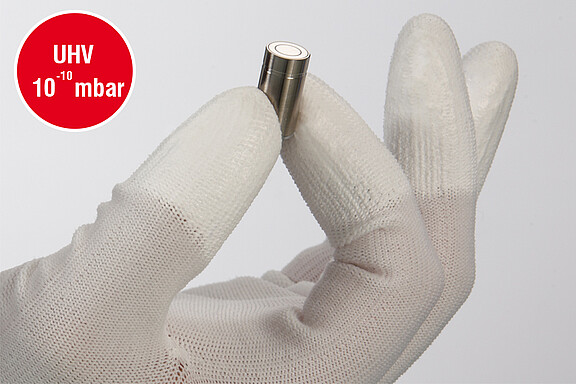

- Sensori privi di particolato e a ridotta emissione di gas, nonché cavi puliti per camera bianca
- Nessuna interazione con l'ambiente, ad es. tramite trasmissione di forze o di calore
Piena compatibilità: la più ampia varietà di combinazioni al mondo
Con capaNCDT approfittate della massima flessibilità, della piena compatibilità e della massima precisione. Sensori, cavi e controller sono completamente compatibili tra loro e possono essere sostituiti rapidamente e senza complicazioni – anche in caso di passaggio ad altri campi di misura. La sostituzione del sensore è pertanto possibile direttamente in loco in pochi secondi e riduce al minimo i tempi di fermo. Per applicazioni che richiedono la massima precisione, la regolazione LC ottimizza la linearità. Il risultato: massima flessibilità unita alla massima affidabilità operativa.

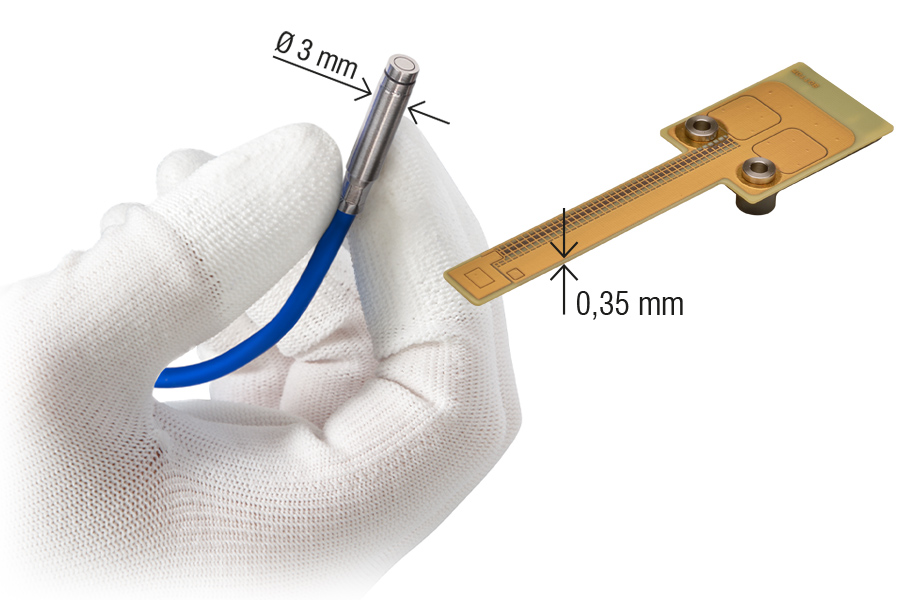

Compatto e di facile integrazione
I sensori capacitivi della Micro-Epsilon, grazie al design compatto e ai modelli ultracompatti appositamente sviluppati, sono particolarmente facili da integrare o da installare successivamente nelle macchine. Interfacce industriali flessibili – dalle uscite in corrente e uscite in tensione, passando per RS485 ed Ethernet fino ai bus di campo – consentono un'integrazione senza soluzione di continuità negli ambienti di automazione esistenti.
Il montaggio robusto del sensore e dei cavi, insieme a un concetto di installazione ben congegnato, garantiscono una messa in servizio rapida e sicura. Per applicazioni con elevati standard igienici, i modelli CSF offrono inoltre superfici dei sensori facili da pulire, nonché sensori PCB flessibili e pieghevoli per installazioni particolarmente critiche in termini di spazio.
Principio di funzionamento dei sensori capacitivi
Il funzionamento del sensore capacitivo si basa sul rilevamento di una variazione della capacità. In un condensatore a piastre, la capacità tra due piastre di dimensioni costanti varia modificando la distanza o inserendo un dielettrico nel gap. Nel processo di misurazione capacitivo, il sensore (elettrodo di misura) e il target conduttivo agiscono come una sorta di condensatore a piastre. Se una corrente alternata a frequenza costante attraversa il condensatore del sensore, l'ampiezza della tensione alternata nel sensore è proporzionale alla distanza del target (elettrodo di massa). Per una misurazione costante è necessaria una costante dielettrica uniforme tra sensore e target.
