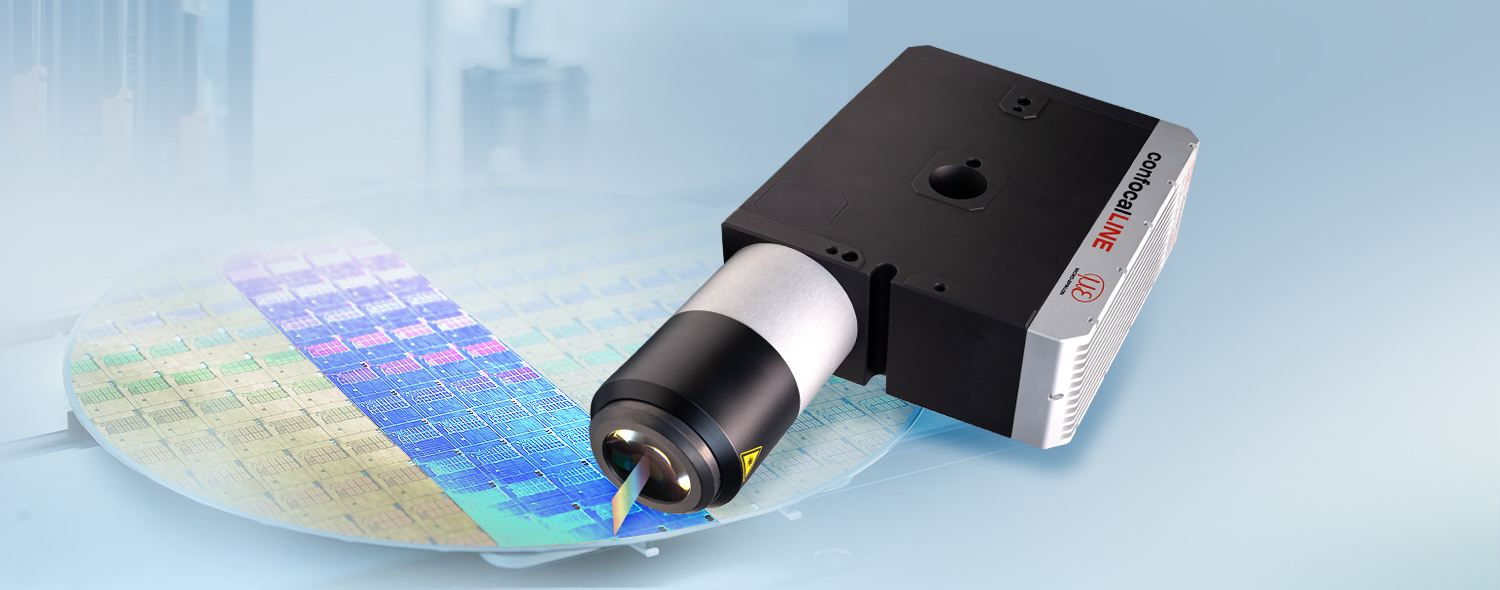

Sensore a linea confocale per scansioni 3D ad alta precisione e rapide
I nuovi sensori confocalLINE consentono scansioni ad alta precisione con la massima densità di punti e ad alta velocità. Rilevano in modo affidabile una grande varietà di superfici e forniscono dati 3D precisi per misurazioni difficili nella produzione di semiconduttori, nella produzione elettronica e nella costruzione di macchine di precisione. Grazie all'analisi SMART integrata e alle moderne interfacce Fieldbus, è possibile risolvere misurazioni e ispezioni complesse direttamente nel sensore - rapidamente, in modo stabile e con elevata precisione.
Caratteristiche particolari
- Scansioni ad alta precisione con 2.624 punti per profilo
- Stabilità del segnale molto elevata su numerose superfici
- Precisione micrometrica per il riconoscimento affidabile dei dettagli più piccoli
- Design compatto del sensore con analisi dei dati integrata
- Misurazione del profilo 2D e misurazione della geometria 3D
- Output diretto dei dati di misura tramite Fieldbus e Modbus (UDP/TCP)
Ampio campo di misura con la massima densità di punti

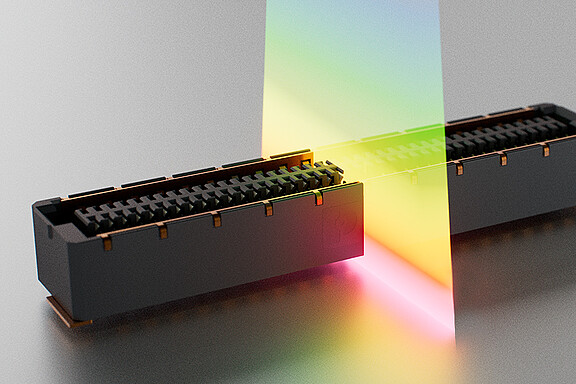

Gli scanner a linea cromatici confocali acquisiscono profili con lunghezza della linea di 7 mm lungo l'asse X. Con 2.624 punti di misurazione per profilo si generano dati di profilo 2D ad alta risoluzione e nuvole di punti 3D precise - affidabili e in gran parte indipendenti dalle caratteristiche della superficie. L'acquisizione lineare consente di generare scansioni complete in modo notevolmente più rapido rispetto ai convenzionali sensori puntuali.
Massima precisione in ogni dettaglio
Con una risoluzione laterale di 2,7 µm e una risoluzione in Z di 200 nm, confocalLINE rileva le più piccole strutture e differenze di altezza con la massima precisione. Grazie all'elevata precisione è possibile rilevare e valutare in modo affidabile anche i più piccoli target - ideale per misurazioni che richiedono la massima precisione.

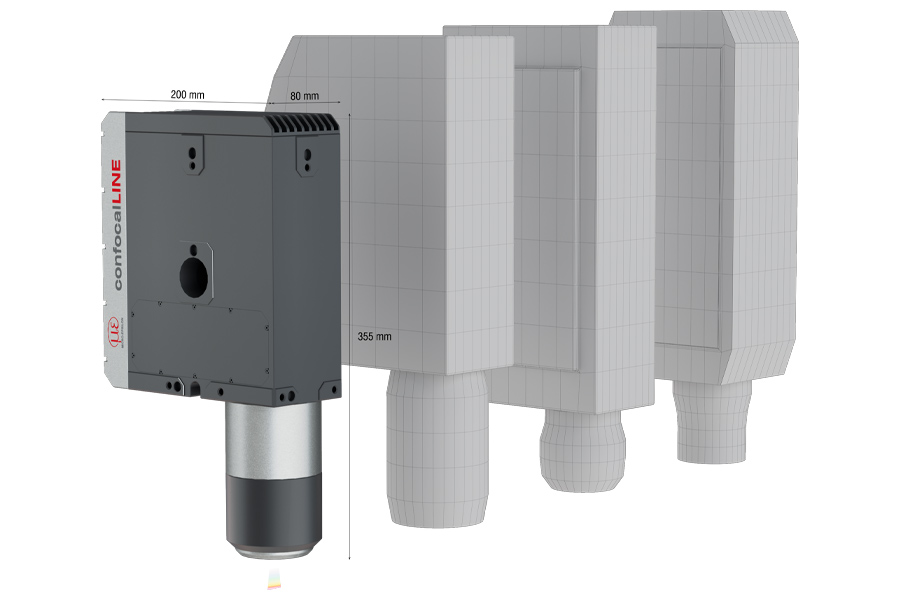

Lo scanner più piccolo della sua classe: design compatto con analisi SMART integrata
Il confocalLINE CLI8500 stabilisce nuovi standard grazie alle sue dimensioni compatte. Poiché il sensore non richiede né un controller esterno né un IPC, può essere integrato facilmente anche in spazi ristretti, senza quadro elettrico. Nella versione SMART, i programmi di misurazione vengono eseguiti direttamente nel sensore e i risultati di misurazione vengono trasmessi al sistema di controllo.
Tecnologia innovativa per misurazioni altamente precise

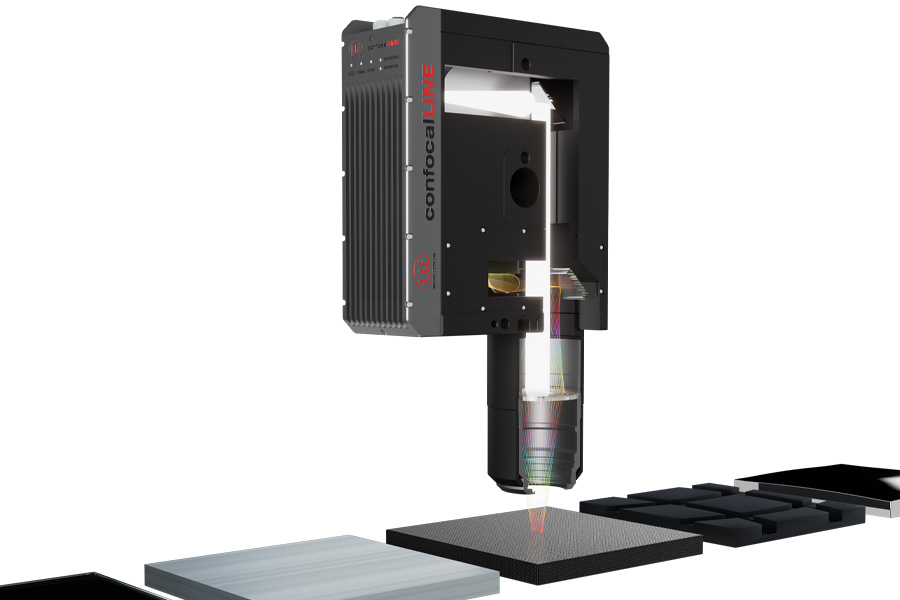

I sensori confocalLINE utilizzano il principio di misura cromatico confocale, in cui la luce bianca viene scomposta nelle sue componenti spettrali da un'ottica speciale e proiettata sotto forma di linea sul target. Ogni lunghezza d’onda dello spettro corrisponde a una distanza definita. Dalla luce riflessa il sensore determina per ogni punto di misurazione la distanza dalla superficie. I 2.624 punti di misurazione per linea generano un profilo di altezza ad alta risoluzione. Combinando in sequenza i profili vengono generate nuvole di punti 3D. In questo modo, topografie superficiali, bordi, gradini e gap possono essere rilevati con la massima precisione e velocità di misura ed elaborati direttamente nel sensore. Con materiali trasparenti e semitrasparenti è inoltre possibile rilevare più superfici limite e da queste determinare, ad esempio, gli spessori del materiale.
Software potente per l'impostazione dei parametri e le soluzioni applicative
Il software 3DInspect agevola la parametrizzazione e la creazione di programmi di misurazione 2D e 3D. Grazie all’interfaccia utente intuitiva è possibile configurare i cicli di misurazione in modo rapido ed efficiente. Tramite l'interfaccia di automatizzazione integrata, i programmi di misurazione creati possono essere salvati direttamente sullo scanner per il funzionamento SMART. Si possono così eseguire misurazioni in modo automatizzato e senza centraline aggiuntive.
Semplice parametrizzazione dei sensori
- Orientamento e filtrazione della nuvola di punti
- Riconoscimento intuitivo e selezione delle zone rilevanti
- Valid3D: Nuvole di punti 3D reali invece di analisi 2,5D
Programmi efficienti per il funzionamento SMART autonomo
- Più di 80 programmi di misurazione per il calcolo dei valori di misurazione desiderati
- Combinazione di più programmi per misurazioni complesse
- Trasferimento dei programmi di misurazione allo scanner per il funzionamento SMART autonomo
Facile integrazione grazie a numerose interfacce

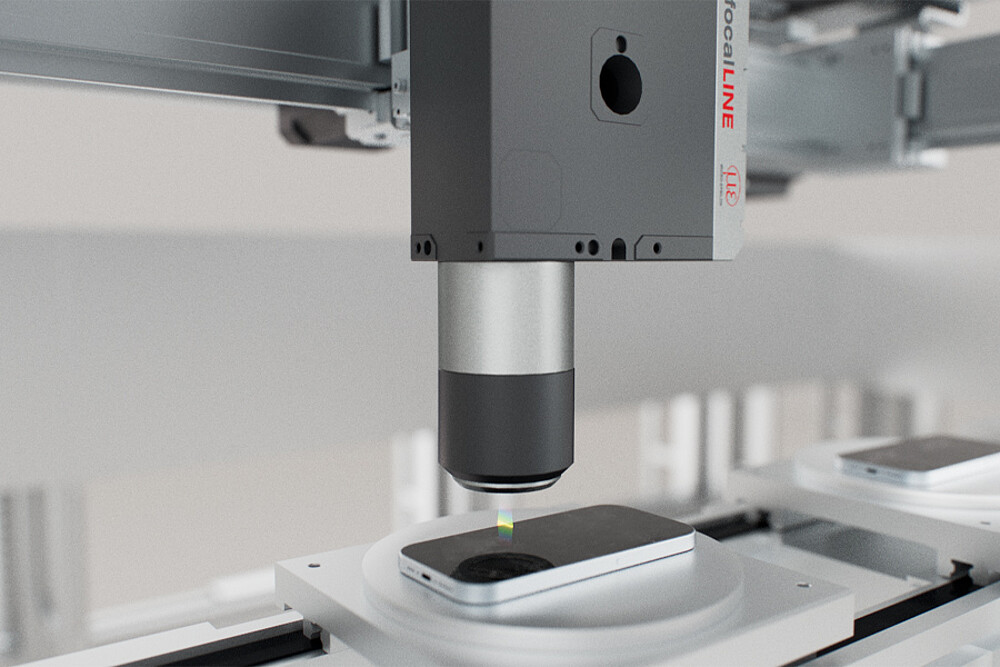

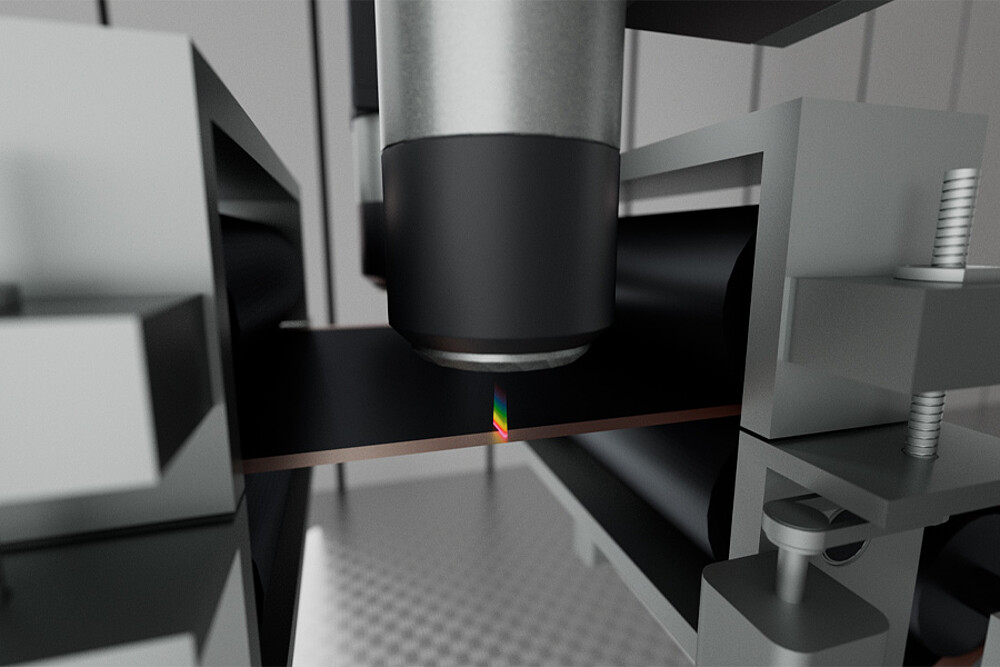

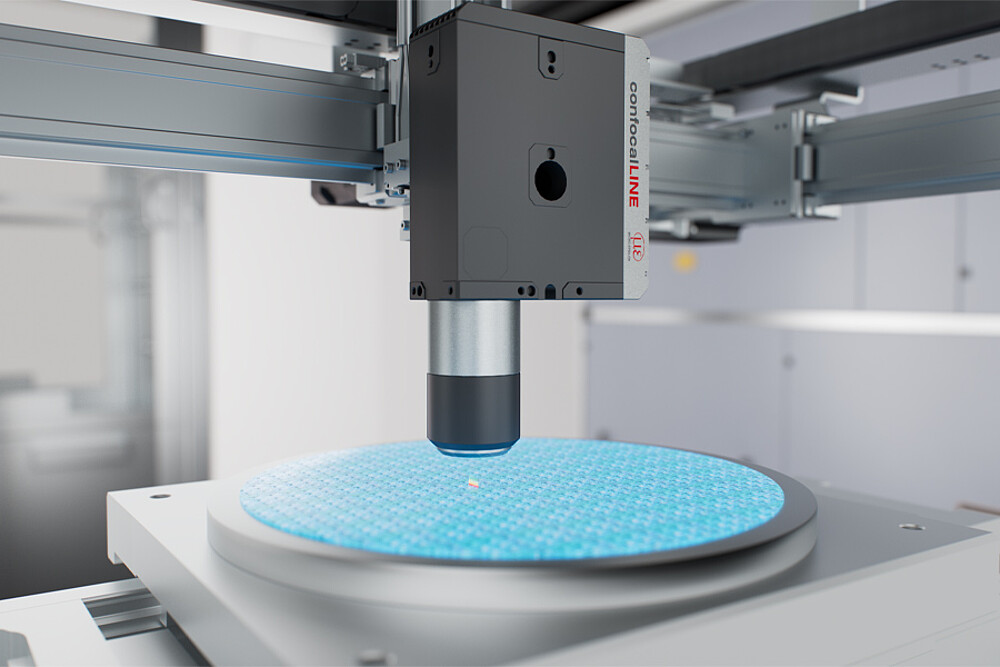

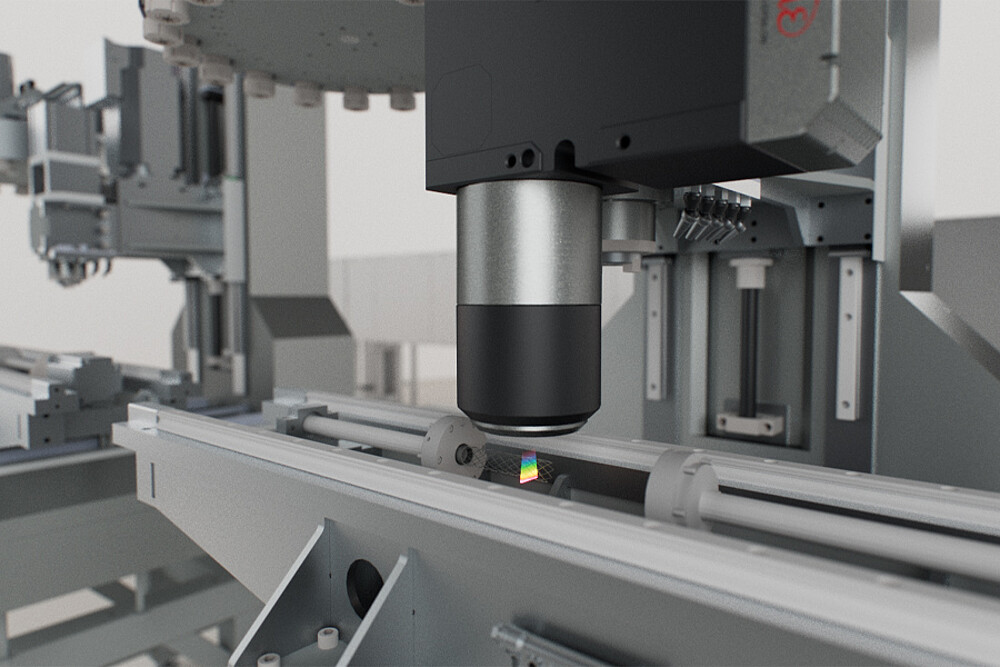

Campi di applicazione
