Uscita del valore misurato

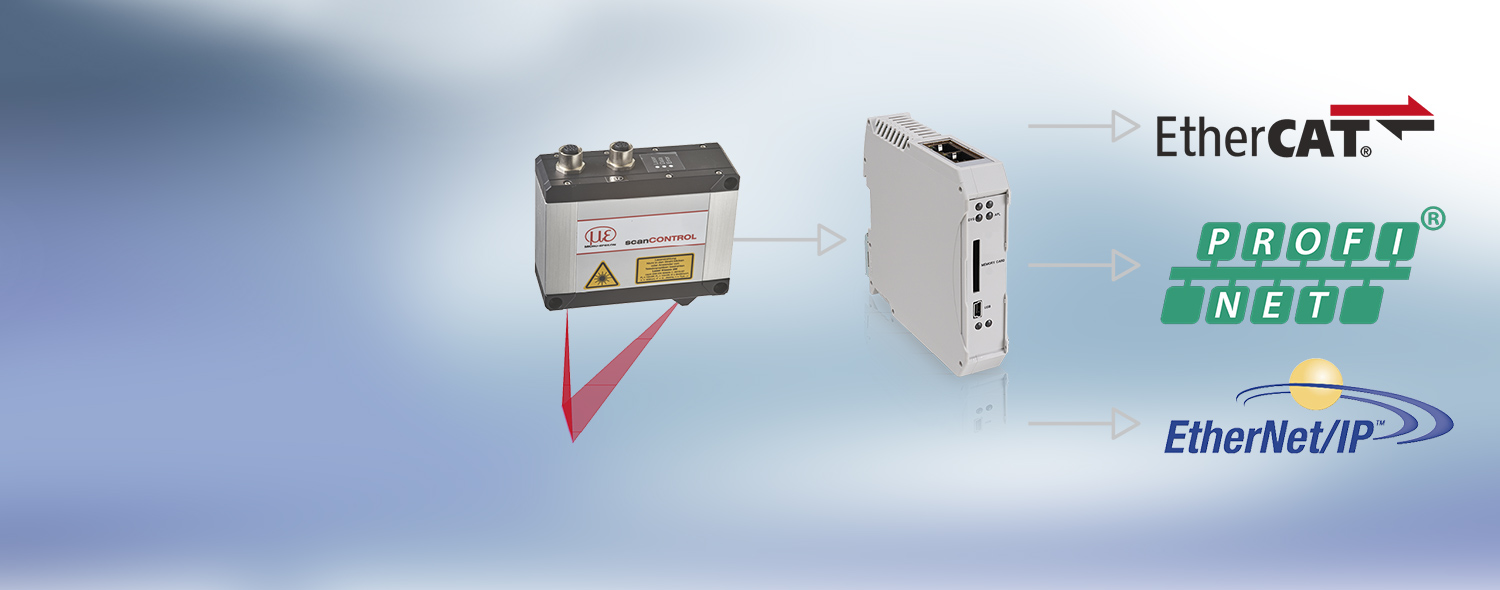

Con 2D/3D Gateway o 2D/3D Output Unit i valori misurati da scanCONTROL SMART possono essere trasmessi attraverso diverse interfacce.

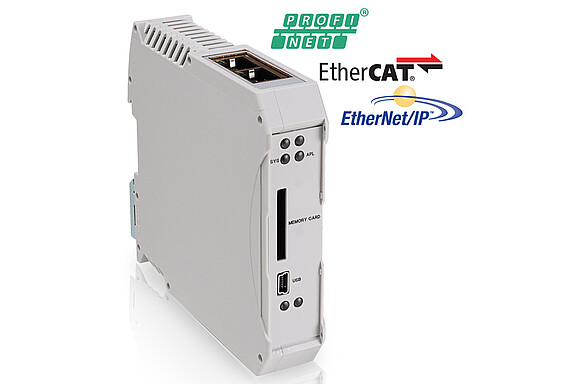

2D/3D Gateway
Su un singolo Gateway 2D/3D si possono collegare fino a 4 sensori. Questo comunica con il sensore scanCONTROL SMART tramite Ethernet Modbus e traduce i suoi valori risultanti nel Profinet, EtherCAT o Ethernet/IP. La parametrizzazione avviene presso il cliente con l’ausilio di istruzioni dettagliate.

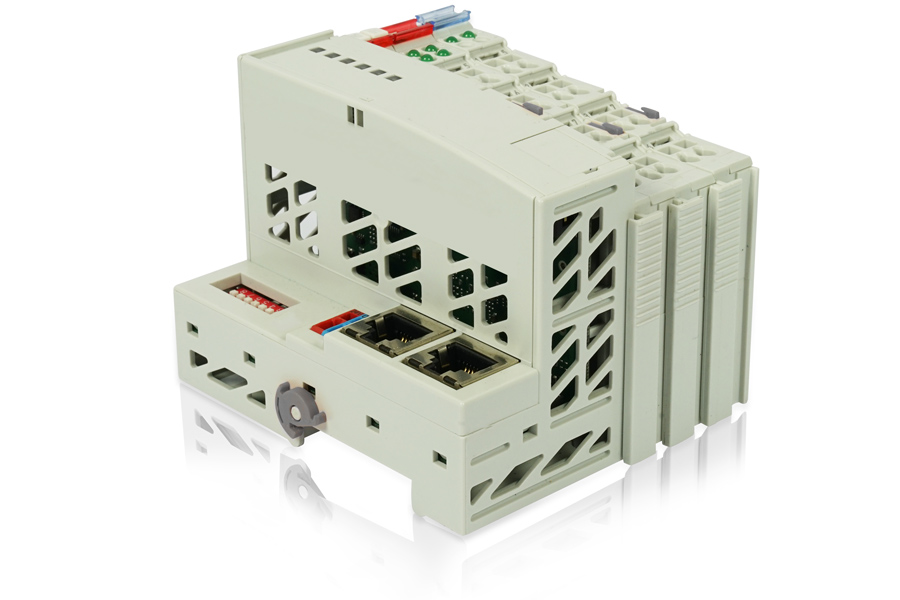

2D/3D Output Unit
Il sensore scanCONTROL SMART comunica direttamente con la Output Unit tramite l’interfaccia Modbus, che converte i valori misurati in segnali di corrente o tensione analogici o in segnali di commutazione digitali (valutazione iO/niO). Il sistema è costituito sempre da una base (accoppiatore di bus di campo con modulo filtro e morsetto terminale) e uno o due morsetti di uscita (analogico + digitale).
Sono disponibili i seguenti morsetti di uscita:
- Digitale - 8 canali: a commutazione positiva o negativa
- Analogico - 4 canali: ±10 V, 0-10 V, 0-20 mA o 4-20 mA
