Scanner di profilo laser in caso di montaggio nell'abitacolo nel veicolo a motore

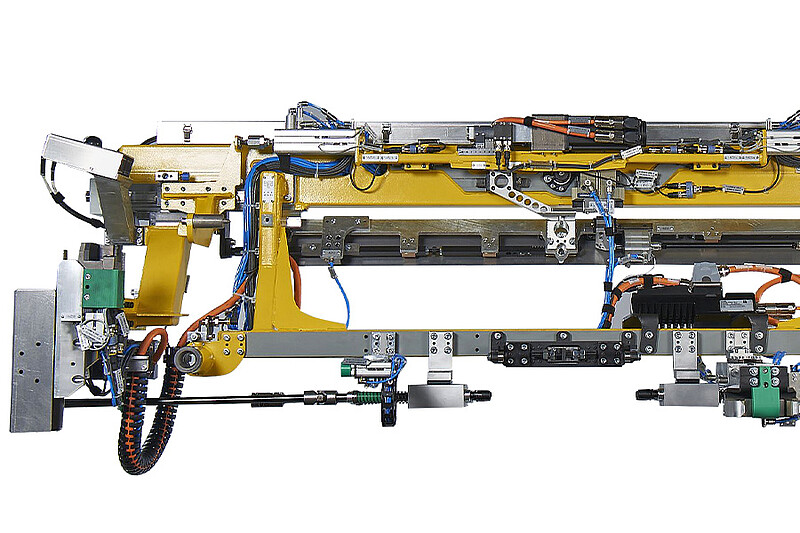

Durante l'assemblaggio completamente o semi-automatico dei moduli abitacolo nell'industria automobilistica, è richiesto il posizionamento esatto con utensile di prelievo. Con la misurazione e il posizionamento tramite scanner laser, ogni modulo abitacolo viene adattato individualmente alla rispettiva carrozzeria. Gli scanner laser della Micro-Epsilon sono particolarmente adatti a queste misurazioni grazie alle loro funzioni SMART e alla testa di misurazione particolarmente piccola e leggera. Essi possono essere fissati senza fatica a un robot o a un manipolatore. Utilizzando la funzione SMART, i sensori possono essere parametrizzati via Ethernet senza componenti hardware aggiuntivi. Inoltre, i valori di misurazione possono essere visualizzati e trasmessi direttamente al controller.

Il preciso sensore di profilo laser della serie scanCONTROL valuta internamente il profilo completo e trasferisce i valori di misurazione al controller via Ethernet. Questo permette di cambiare le posizioni degli assi sull'utensile di presa tramite attuatori al fine di installare il modulo abitacolo nella posizione ideale nella carrozzeria. Dopo il montaggio, il sensore determina la posizione di installazione dell'abitacolo, che viene memorizzata come prova di qualità per ogni veicolo. Un tempo di ciclo estremamente breve, meno di un minuto, è specificato per l'intero processo, incluso il fissaggio dell'abitacolo. I sensori lavorano indipendentemente dalla superficie e quindi forniscono valori di misurazione affidabili sia con vernici chiare che scure, diversi gradi di brillantezza, diverse strutture della superficie e luce ambientale instabile. Un eventuale riadattamento viene effettuato automaticamente dal sensore.
