Lamiera grossa
I prodotti fabbricati nei laminatoi per lamiere grosse, utilizzati ad esempio nei ponti, nelle condutture o nelle piattaforme di trivellazione, con i loro grandi spessori rappresentano una sfida per gli apparecchi di misurazione a raggi isotopici e a raggi X in termini di metrologia e costi.

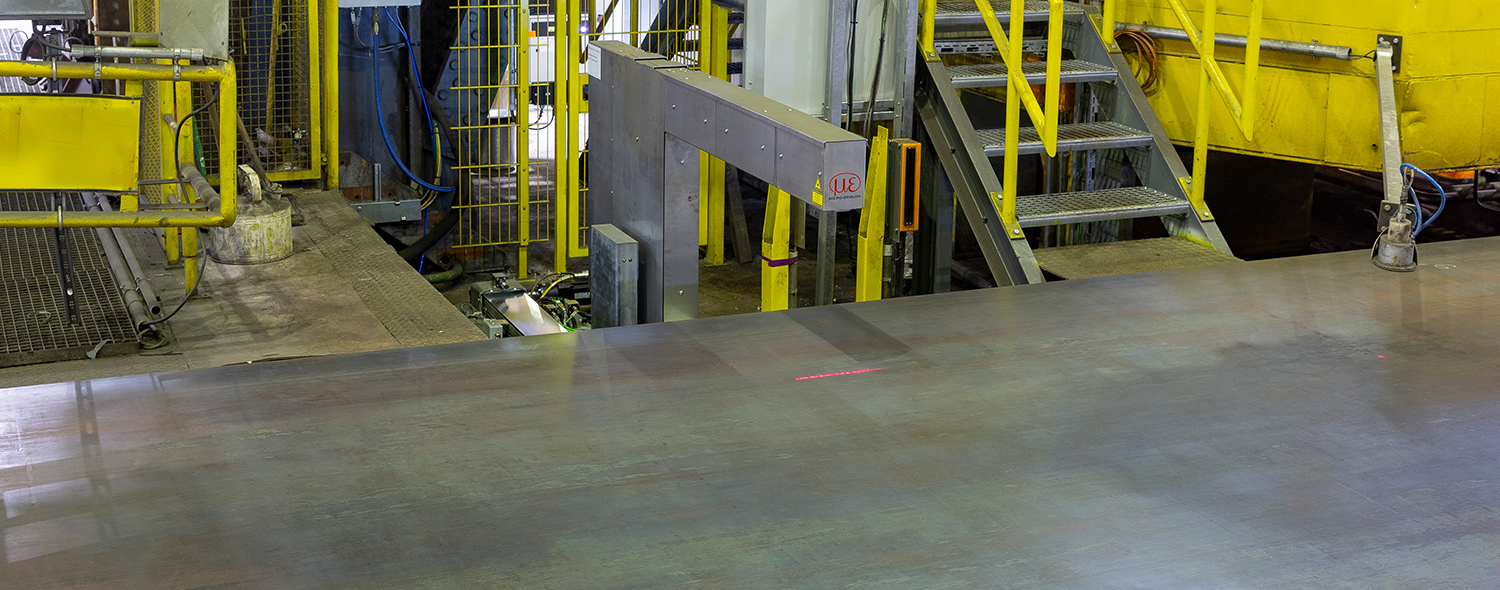

I sistemi thicknessCONTROL sono dotati di sensori speciali e possono misurare con precisione lamiere e bramme con uno spessore superiore a 400 mm, sia a caldo sia a freddo. Le potenziali applicazioni di questi dispositivi si trovano dietro le gabbie a quarto per la regolazione del laminatoio o il controllo qualità, poiché a valle lo spessore non sarà più modificato. Solitamente in questo punto si utilizzano gabbie reversibili, in cui un solo sistema di misurazione con telaio a C rileva lo spessore centrale. Se la lastra è ferma per il cambio di direzione, è anche possibile misurare la larghezza e il profilo di spessore.
I sistemi delle serie thicknessCONTROL 8202 e 9202 sono utilizzati anche nelle linee di taglio per il controllo qualità finale.
Caratteristiche
- Possibilità di combinare più telai a C per grandi larghezze fino a 5 m
- Misurazione di profilo di spessore, larghezza e lunghezza con un unico sistema
- Interfaccia flessibile con l’impianto del cliente
- Calibratura di spessore e larghezza in pochi secondi

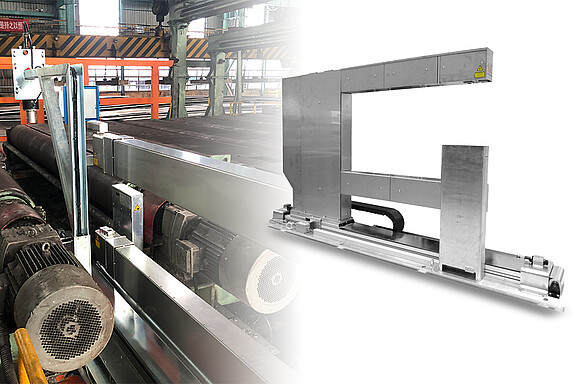

Misurazione di spessore, larghezza e lunghezza in linee di taglio con sistema di telaio a C thicknessCONTROL MTS 9202.LLT
Per le grandi larghezze ( 1000 mm), i telai a C della serie thicknessCONTROL MTS 9202/ 8202 sono prodotti in acciaio per garantire la precisione richiesta. Pertanto, sono perfettamente indicati per l’impiego in applicazioni con lamiere spesse e larghe.
- Disponibile con linea laser blu o rossa per materiale incandescente o non incandescente
- La rilevazione precisa del bordo grazie alla risoluzione laterale elevata della linea laser consente la misurazione della larghezza
- Facile integrazione di una misurazione della lunghezza senza contatto
- Comando di più sistemi di misurazione da un’unica interfaccia uomo-macchina
