Misurazione dell'altezza dei perni di contatto pressati (tecnologia press-fit)

La produzione di componenti elettronici richiede non solo un'alta precisione con dimensioni minime, ma anche processi veloci con la massima qualità. Pertanto, molte fasi di produzione in questo settore sono già automatizzate . La società Automationpro ha ora sviluppato una macchina che controlla l'altezza dei pin di contatto pressati sui circuiti stampati (tecnologia press-fit) direttamente dopo il processo di pressatura. Se questi perni non vengono premuti completamente attraverso le aperture, non si può avere un contatto successivo con altri componenti, il che può portare al loro fallimento.

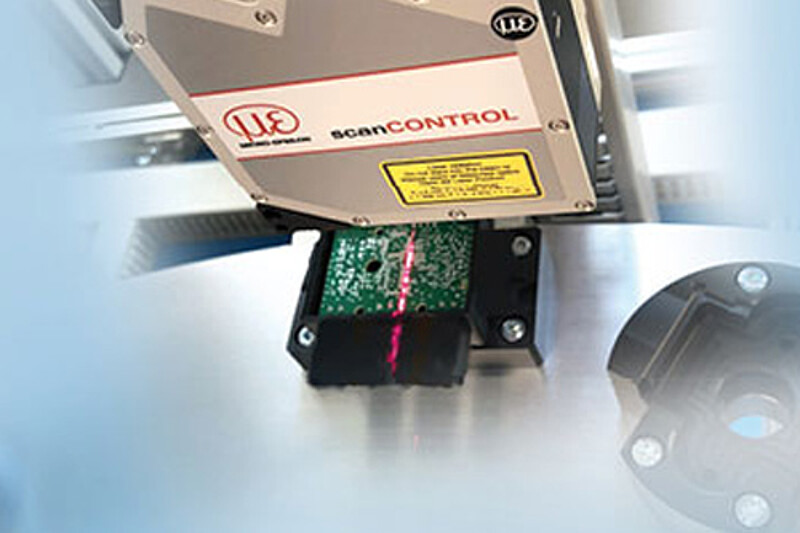

Pertanto, viene fatta una scansione 3D di ogni scheda con un sensore di profilo scanCONTROL. Durante il processo di pressatura, i pezzi grezzi sono fissati su una tavola rotante di indicizzazione, che li porta dalla stazione di pressatura alla posizione di scansione. Lì, lo scanner laser viene spostato una tantum sull'intera scheda da un attuatore lineare. L'attuatore lineare è inoltre collegato a un encoder per far scattare lo scanner e garantire in definitivadistanze uniformi dei profili. Il componente viene completamente scansionato in circa sette secondi, in base al tempo di ciclo del sistema, generando 1.280 punti per profilo.
