3DInspect: software performante per tutti i sensori 3D della Micro-Epsilon

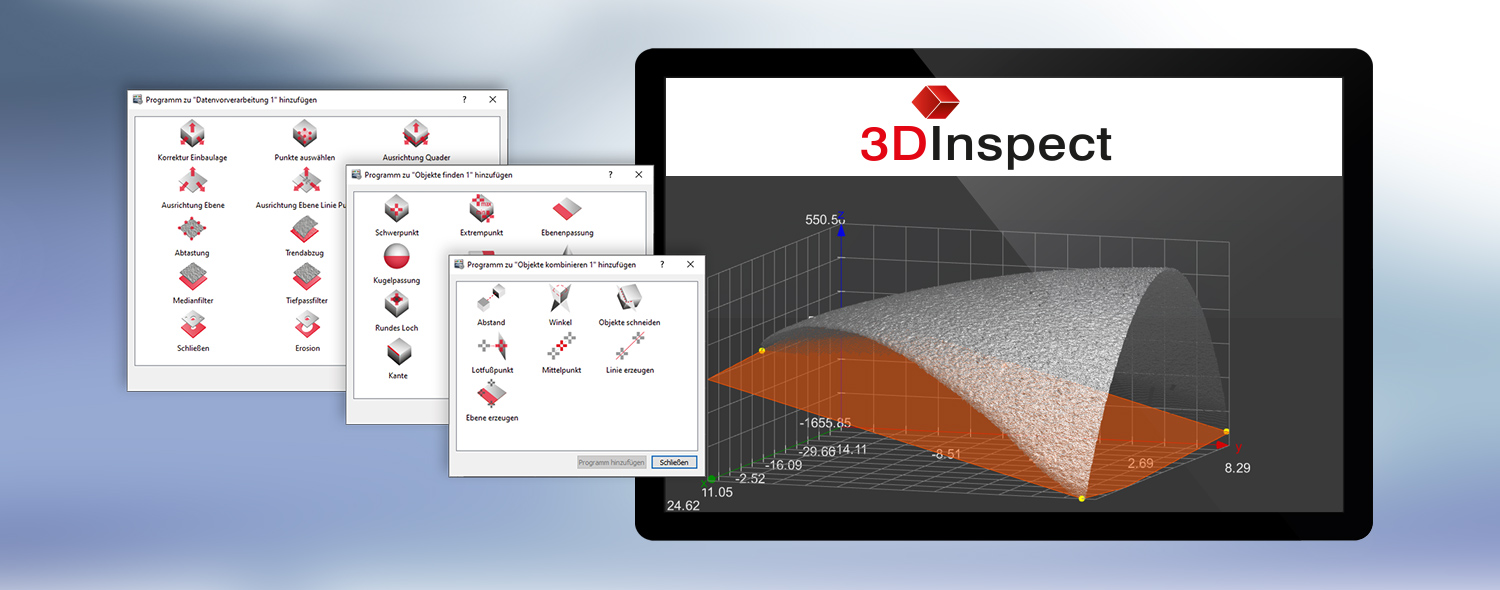

3DInspect è uno strumento software completo e intuitivo per tutti i sensori 3D della Micro-Epsilon. La parametrizzazione dei sensori 3D e l’acquisizione dei dati di misura avvengono direttamente dal software 3DInspect. Potenti strumenti consentono di orientare e filtrare nuvole di punti, riconoscere e selezionare in modo intuitivo le aree rilevanti e creare combinazioni di programmi. Le nuvole di punti in 3D possono essere poi elaborate a piacere per inviare al sistema di controllo i valori di misura rilevati.
Il software potente per tutti i sensori 2D/3D. Intuitivo. Performante. Universale.
Caratteristiche
- Un unico software per tutti i sensori 3D della Micro-Epsilon
- Compatibilità elevata
- Flessibilità elevata per l’analisi online e offline
- Facile utilizzo tramite un’interfaccia utente intuitiva
- Analisi reale in 3D, non solo in 2,5D
- Estrazione oggetto in 3D
- Feedback diretto per gli algoritmi
- Output diretto al sistema di controllo (UDP, TCP, Modbus, Ethernet/IP, Profinet)
- Novità: ispezione della superficie

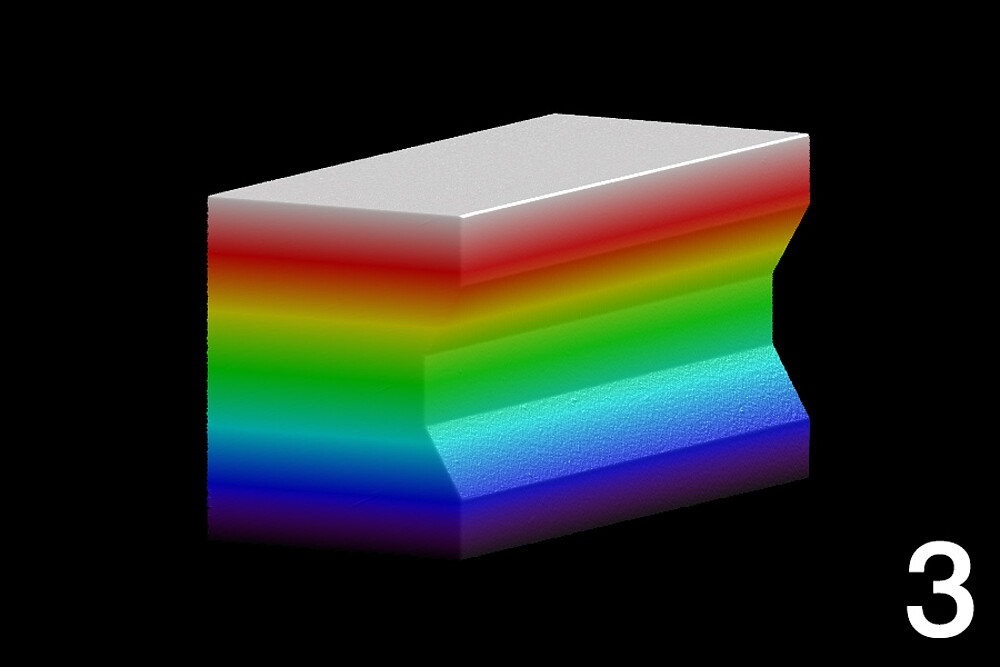

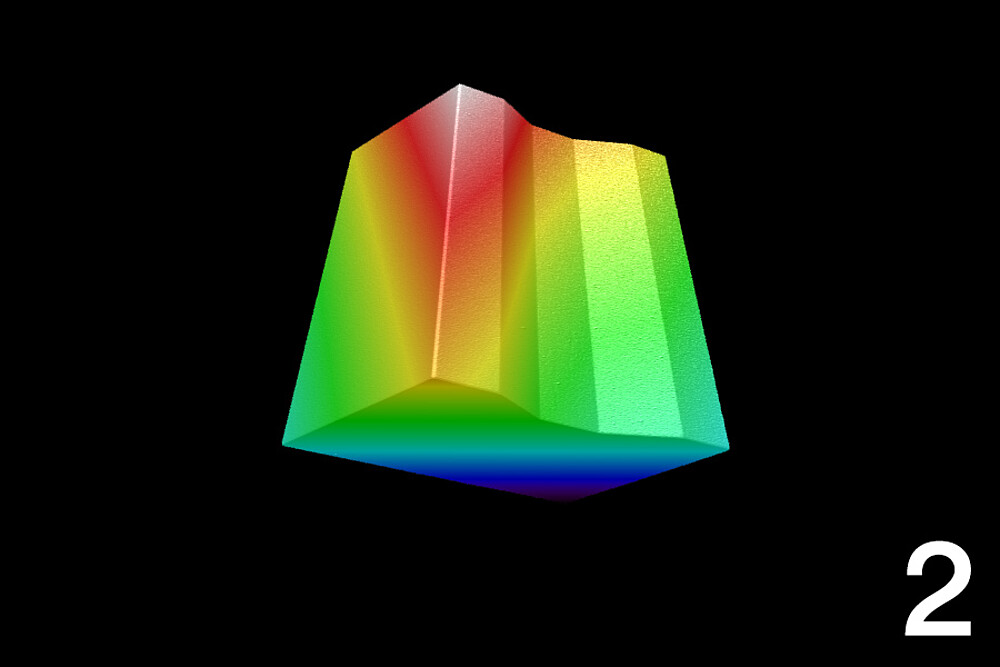

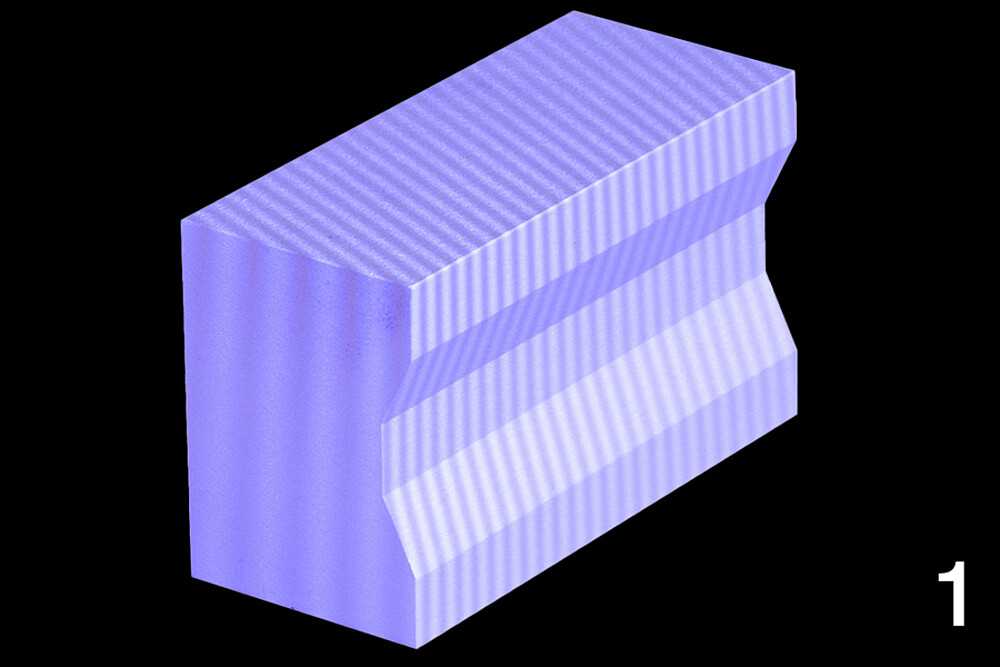

La straordinaria tecnologia Valid3D consente una rappresentazione ed elaborazione senza perdite delle nuvole di punti. Gli oggetti tridimensionali scansionati si possono spostare a piacere nel sistema di coordinate.
Vantaggi:
- Rappresentazione 3D reale dell’oggetto da misurare senza perdita di dati
- Analisi e valutazione dell’oggetto da misurare completo
- Autentici dati in 3D al posto dell’analisi in 2.5D

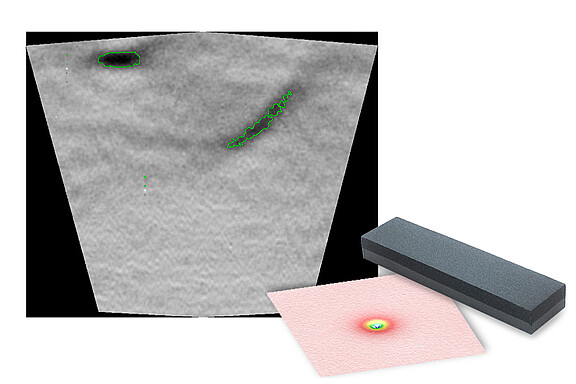

NOVITÀ: estensione della licenza - 3DInspect 3.0 per l’ispezione superficiale

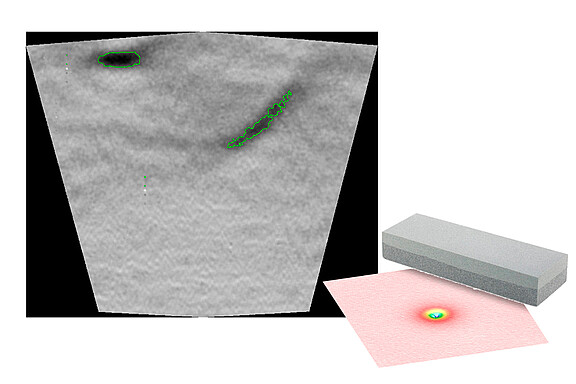

Grazie all’estensione delle funzioni per l’ispezione superficiale, è possibile rilevare deviazioni rispetto a una superficie omogenea. 3DInspect 3.0 può quindi essere impiegato per il controllo qualità digitale, basato su criteri predefiniti che eliminano ogni influenza soggettiva. Questo consente di individuare tempestivamente eventuali difetti.
Novità principali:

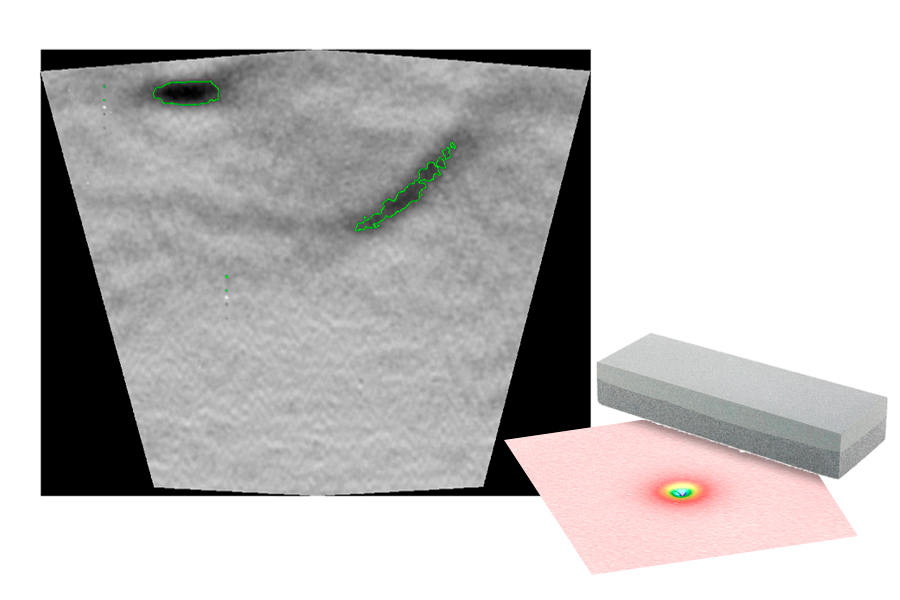

- Digital Stone simula una vera pietra per affilare, offrendo un’elevata precisione e una riproducibilità costante.
- Digital Master consente un confronto oggettivo tra valori teorici ed effettivi su parti conformi, tenendo conto anche della varianza.
- Rilevamento dei difetti, con funzione di classificazione e conteggio: identificazione degli errori e valutazione dell’altezza automatici

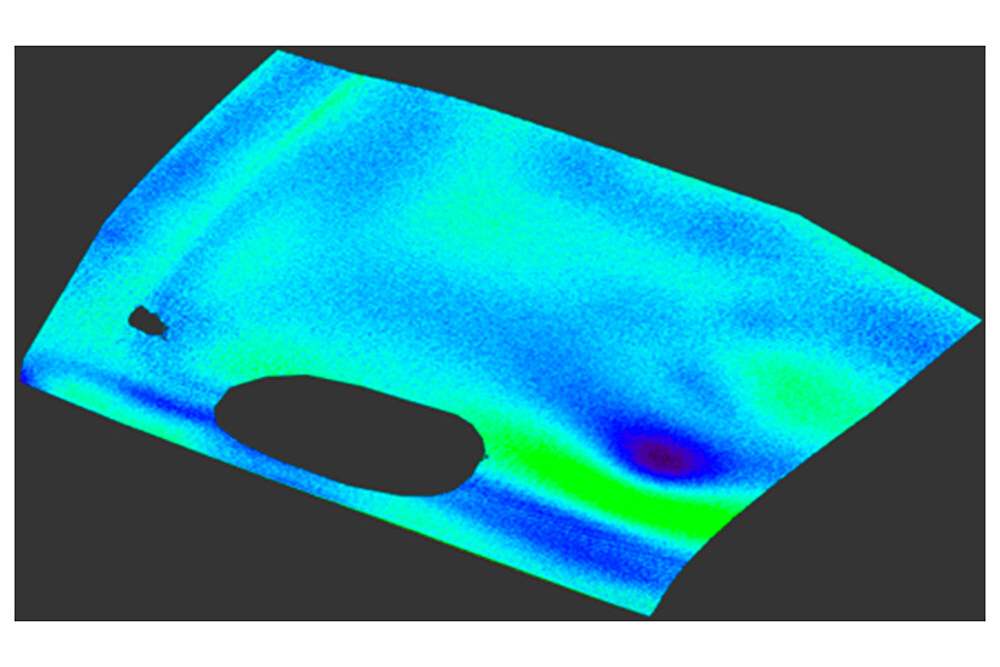

Nuovo livello di controllo dei componenti - grazie al Digital Master

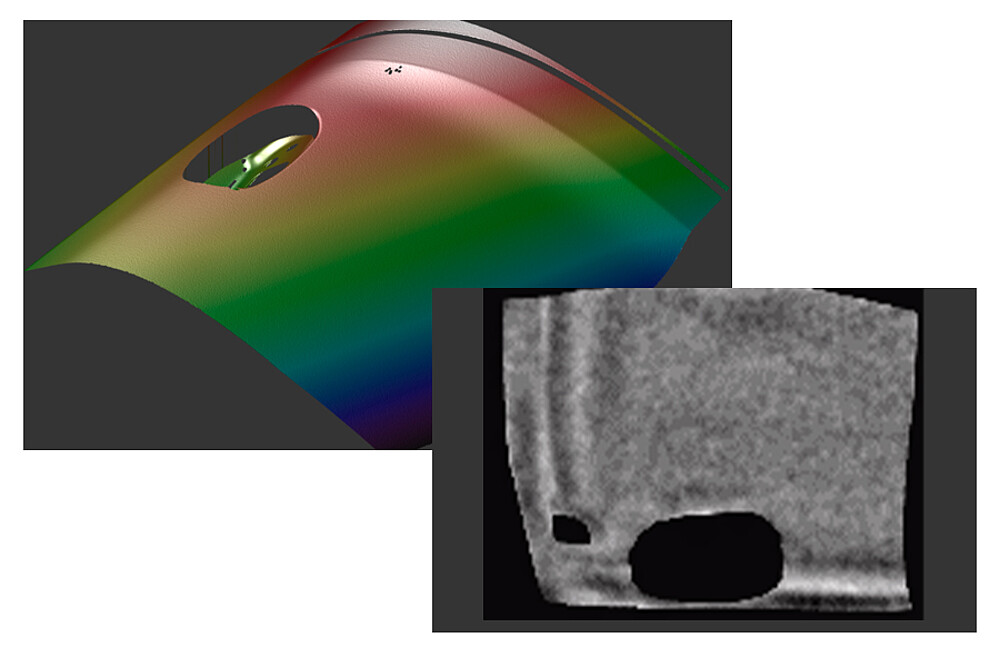

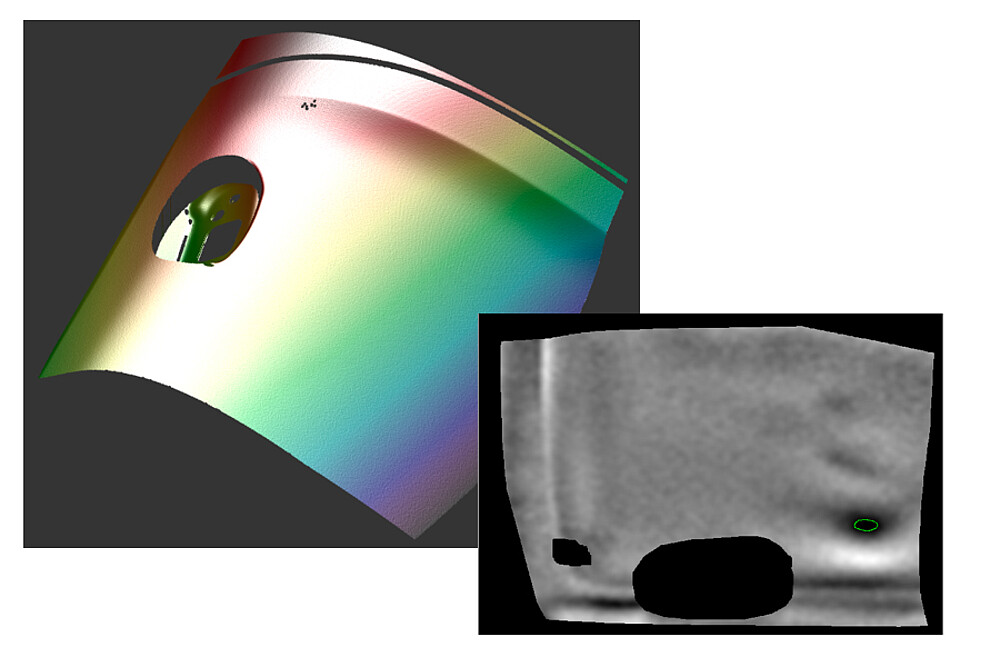

L’addestramento di un Digital Master consente il confronto tra valori teorici ed effettivi. A tal fine, più componenti IO vengono aggregati in un file master. I componenti da controllare vengono successivamente confrontati con questo file e analizzati.
| 3DInspect | Software base Vai al download gratuito |
Estensione funzioni "Automazione" |
Estensione funzioni "Ispezione superficiale" |
|---|---|---|---|
| Parametrizzazione del sensore | ✓ | ✓ | ✓ |
| Display nuvola di punti 3D | ✓ | ✓ | ✓ |
| Valutazione dei dati 3D | ✓ | ✓ | ✓ |
| Controllo del software tramite PLC | ✓ | ||
| Invio di risultati di misura al controllo / software | ✓ | ||
| Protocollare i dati | ✓ | ||
|
Rilevamento di difetti pre-lavorazione |
✓ |
Potenti programmi per la valutazione 3D

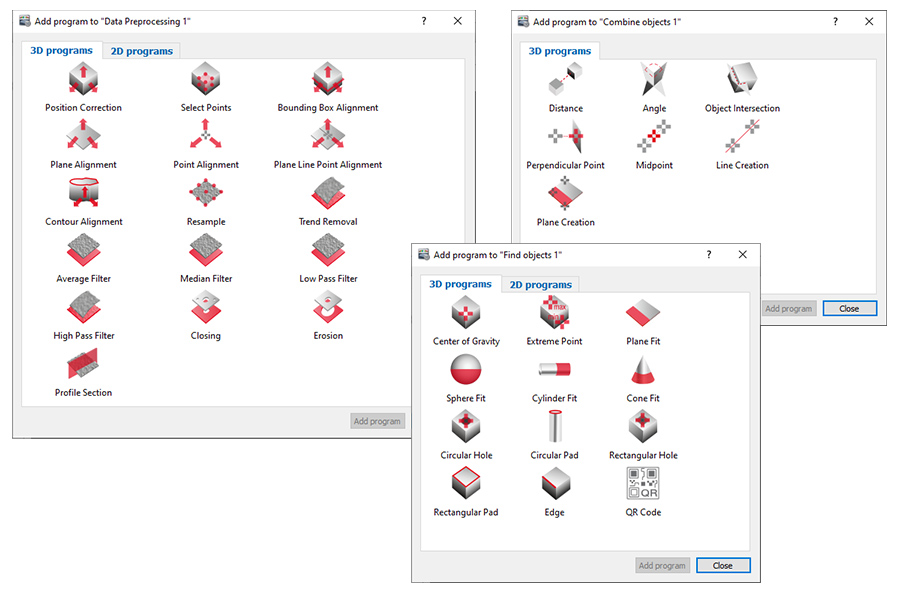

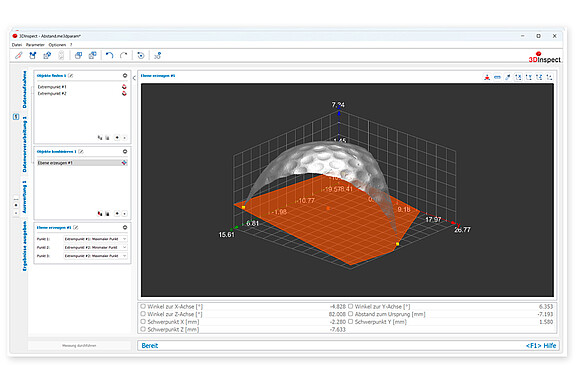

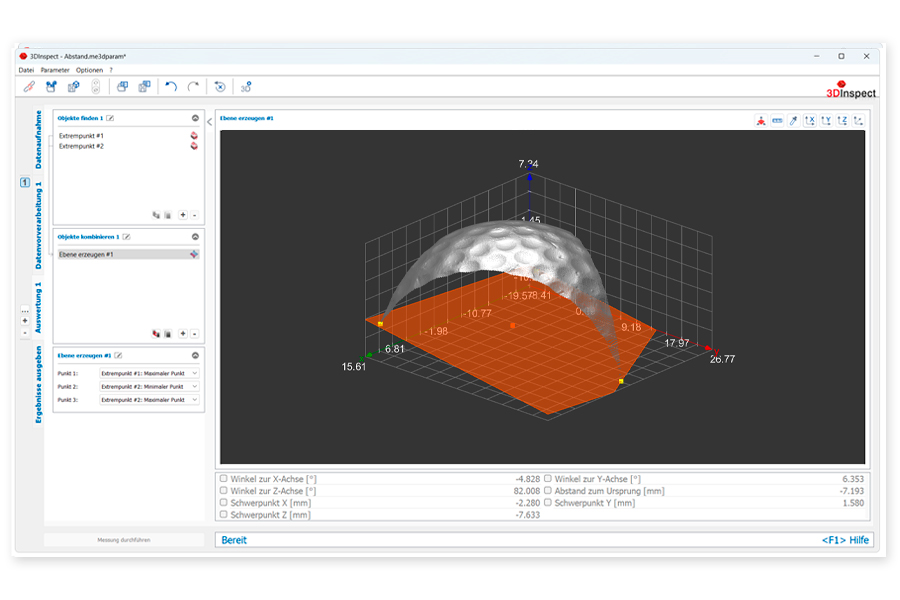

3DInspect trasmette dati di misurazione dal sensore via Ethernet a un PC e riproduce questi dati in forma tridimensionale. Il software è dotato di potenti programmi di misurazione per l’ulteriore elaborazione, valutazione e analisi. I programmi di misurazione predefiniti sono suddivisi nelle categorie “Elaborazione preliminare dei dati”, “Trova oggetti” e “Combina oggetti” e tutti permettono varie possibilità di impostazione, ad es:
- Semplice allineamento della nuvola di punti
- Filtrazione della nuvola di punti completa per livellamento e ottimizzazione
- Rimozione trend, Digital Stone e Digital Master per l’ispezione della superficie
- Semplice selezione della regione di interesse, ad es. bordo, centro, punto massimo, superficie frontale
- Programmi di calcolo per distanze, altezze, angoli, raggi
- Riconoscimento dei difetti con funzione di classificazione e conteggio
- Output di segnale OK/non OK
