Le cannule sono aghi cavi metallici, spesso fissati su un raccordo in plastica che viene generalmente collegato a una siringa. L’estremità di una cannula è solitamente dotata di un bisello obliquo, per praticare una piccola incisione durante la penetrazione nel tessuto. Nella produzione di cannule, l’esatto allineamento e la precisione dimensionale rappresentano importanti caratteristiche di qualità. Anche le più piccole deviazioni possono lesionare inutilmente i tessuti del paziente e favorire emorragie o infezioni.

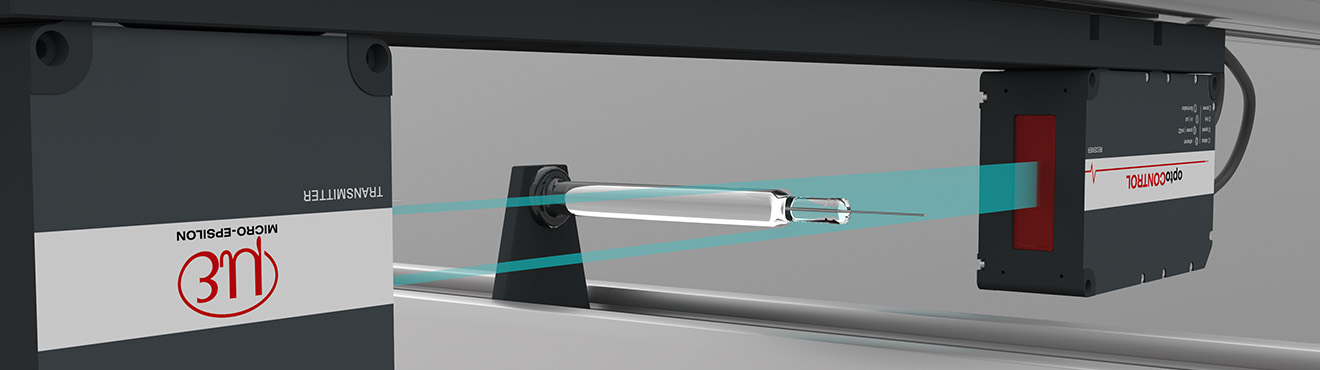

Con optoCONTROL 2700 della Micro-Epsilon è possibile eseguire la misurazione in linea e senza contatto di tutti i parametri rilevanti delle cannule. Tra questi rientrano il diametro esterno delle cannule (Gauge), la sporgenza rispetto al corpo in vetro e la geometria della punta dell’ago (angolo, lunghezza e forma). In questo modo è possibile garantire un controllo qualità continuo durante il processo produttivo.

Il micrometro LED optoCONTROL 2700 è disponibile in due versioni con campi di misura di 10 mm e 40 mm e può rilevare oggetti di dimensioni minime a partire da 30 µm di diametro. Inoltre, il micrometro LED si distingue per una risoluzione submicrometrica di 10 nm. In questo modo, optoCONTROL 2700 soddisfa tutti i requisiti per la misurazione conforme alla norma ISO 9626 di cannule anche inferiori a 33 Gauge, con un’accuratezza di 1 µm. Anche la sporgenza della cannula rispetto al corpo in vetro può essere determinata con precisione grazie alla preimpostazione esistente “Misurazione del profilo”.

Il micrometro LED rileva inoltre l’orientamento e l’angolo esatti del target. Grazie alla correzione attiva dell’inclinazione, il valore di misura viene adattato in tempo reale all’inclinazione del target e può essere fornito con precisione. In questo modo è possibile determinare l’allineamento dell’asse centrale del corpo in vetro rispetto all’asse centrale della cannula, nonché l’angolo del bisello della punta dell’ago.
