Misurazione precisa dello spessore dei rivestimenti degli elettrodi e dei film plastici

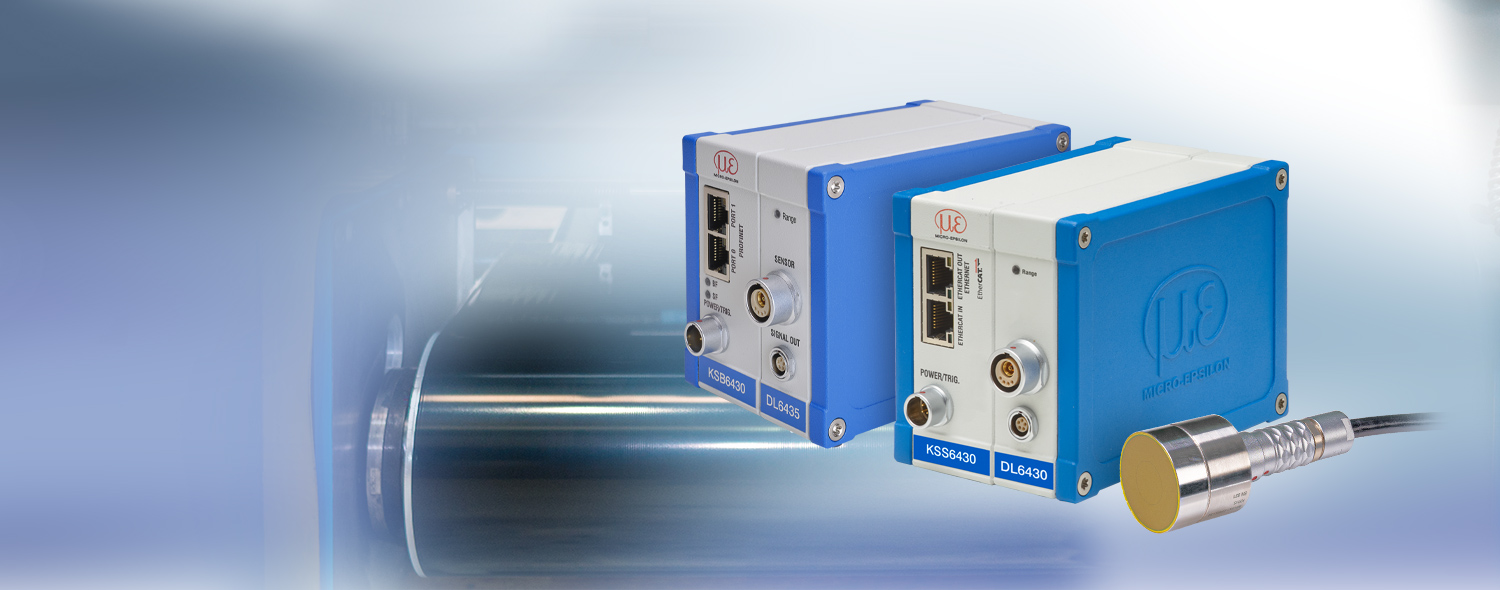

La serie combiSENSOR stabilisce nuovi canoni di riferimento nella misurazione dello spessore senza contatto. Il sensore preciso combina i vantaggi dei sensori a correnti parassite e dei sensori capacitivi in un'unica custodia. Questa tecnologia innovativa consente la misurazione dello spessore del materiale con precisione micrometrica, ad esempio di rivestimenti per batterie e film plastici. In questo modo è possibile rilevare spessori del materiale già a partire da 5 µm. Inoltre, la costruzione robusta garantisce che i sensori funzionino in modo affidabile anche in ambienti industriali gravosi con temperature elevate.
La serie combiSENSOR è la soluzione ottimale per la misurazione dello spessore in linea di rivestimenti di elettrodi, metalli rivestiti e film con la massima precisione e affidabilità.
Caratteristiche particolari
- Misurazione dello spessore precisa di rivestimenti e film a partire da 5 µm
- Misurazione stabile con risoluzione di 0,02 µm
- Funzione integrata per la determinazione della permittività
- Rilevamento della temperatura integrato per l'uscita della temperatura del sensore
- Struttura robusta, ideale per alte temperature ambiente
- Interfaccia analogica, Ethernet / EtherCAT / PROFINET
- Semplice utilizzo tramite interfaccia web
Costruzione robusta per ambienti gravosi
I sensori della serie combiSENSOR si distinguono non solo per le prestazioni tecniche, ma anche per la struttura robusta.
Ciò consente l'utilizzo dei sensori anche in ambienti industriali gravosi con temperature elevate fino a 180 °C.
Che si tratti di rivestimenti di elettrodi, film plastici o metalli rivestiti – la serie combiSENSOR è versatile nell'utilizzo e garantisce una qualità costantemente elevata nei processi a nastro.

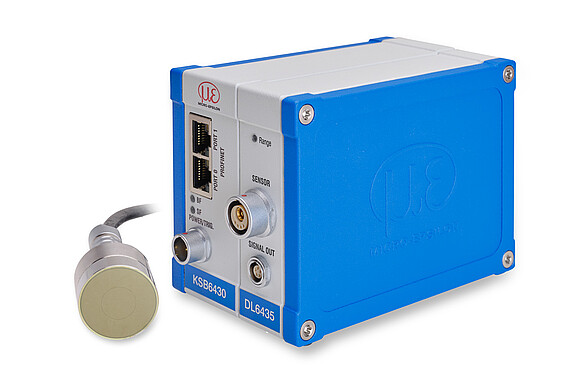

combiSENSOR KSB6430
Sistema sensore per la misurazione precisa dello spessore dei rivestimenti degli elettrodi
- Misurazione dello spessore su un lato del rivestimento dell'elettrodo
- Spessore del target Da 5 µm fino a un massimo di 3 mm
- Misurazione su rulli d'acciaio cromati
- Campo di temperatura del sensore -10 °C … +180 °C
- Alta risoluzione 0,05 µm
Il combiSENSOR KSB6430 misura lo spessore dei rivestimenti degli elettrodi già a partire da 5 µm di spessore del materiale. La misurazione dello spessore viene eseguita su un rullo cromato sul quale il materiale viene guidato. Grazie alla struttura robusta e all'elevata precisione, il KSB6430 è ideale per il monitoraggio in linea dello spessore dei rivestimenti dei film per batterie.

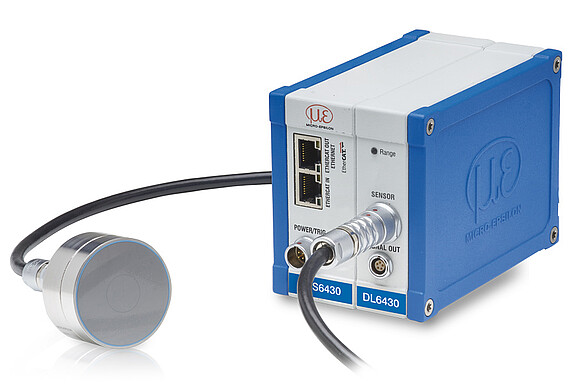

combiSENSOR KSS64x0
Sistema di sensore per la misurazione precisa dello spessore di film plastici e rivestimenti
- Misurazione dello spessore su un solo lato di film plastico e metalli rivestiti
- Spessore del target da 40 µm a max. 6 mm
- Misurazione su rulli metallici o piastre metalliche
- Intervallo di temperatura del sensore -10 °C … +85 °C
- Alta risoluzione 0,05 µm
Il combiSENSOR KSS64x0 consente una misurazione precisa e senza contatto dello spessore di materiali non conduttivi, come film plastici o rivestimenti, su oggetti di riferimento metallici. Grazie alla sua struttura robusta, il sensore è ottimale per l'utilizzo in numerose applicazioni industriali.

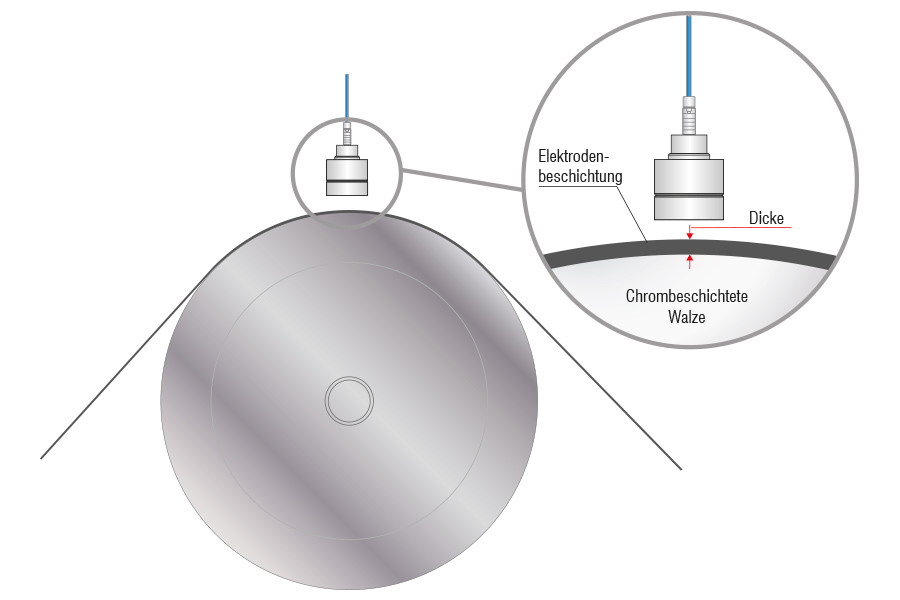

Principio di misura
Il combiSENSOR misura lo spessore del rivestimento rilevando la distanza dal rivestimento con un sensore capacitivo e la distanza dal rullo metallico con un sensore a correnti parassite. La differenza tra i due segnali fornisce lo spessore totale del film rivestito, mentre le influenze meccaniche vengono automaticamente compensate.
